• 全差分输入和输出
• 低噪声：1.5nV/√Hz RTI
• 非常低的失真：

  • LTC6404-1 (2V_P-P，10MHz): -91dBc
  • LTC6404-2 (2V_P-P，10MHz): -96dBc

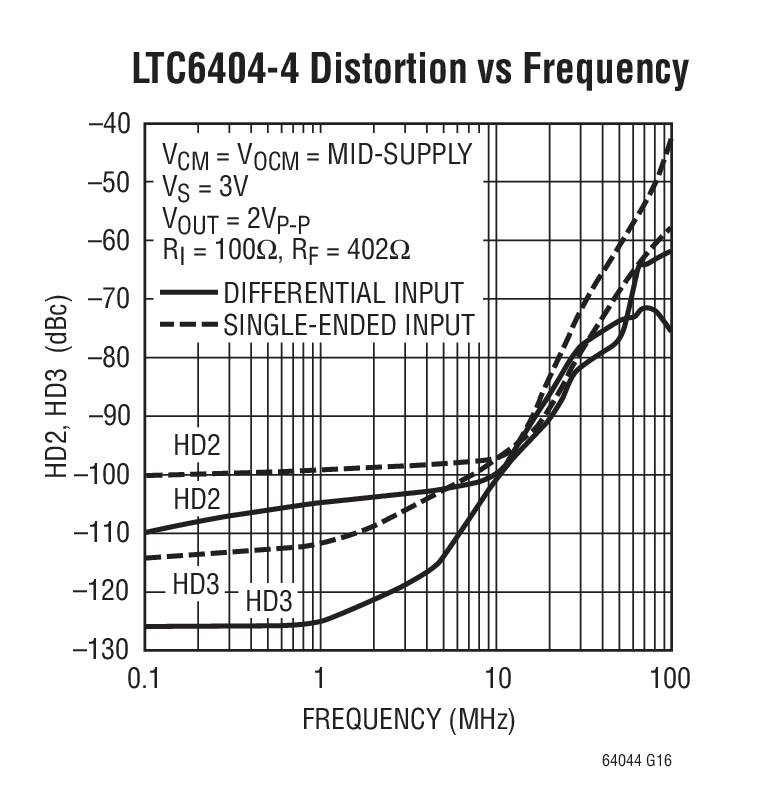

  • LTC6404-4 (2V_P-P，10MHz): -101dBc
• 闭环 -3dB 带宽：600MHz
• 转换速率：1200V/μs (LTC6404-4)
• 可调输出共模电压
• 轨至轨输出摆幅
• 输入范围扩展至地
• 高输出电流：85mA (典型值)
• DC 电压失调 <2mV (最大值)
• 低功率停机

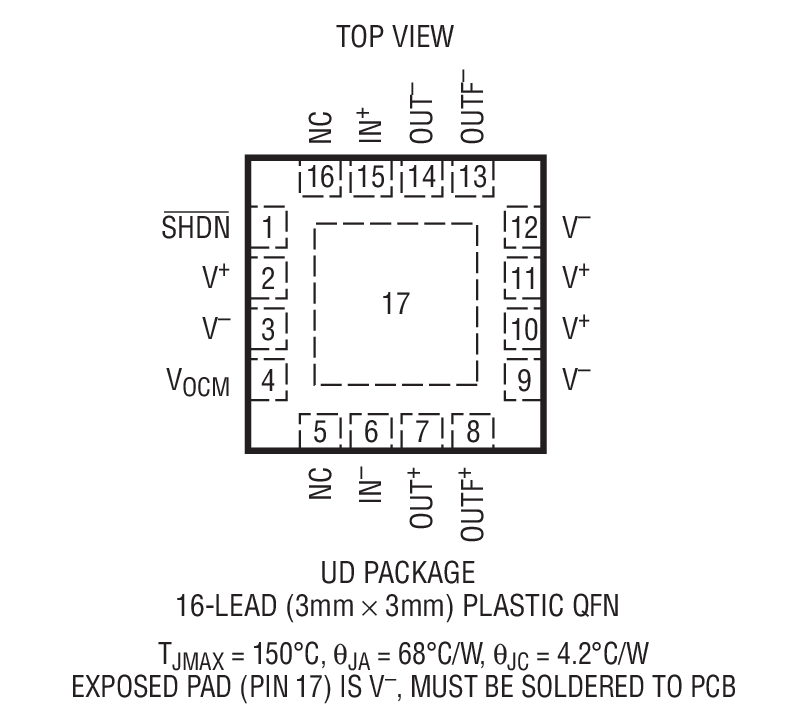

•  纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装

产品详情和应用

LTC^®6404 是一款 AC 精准、非常低噪声、低失真、全差分输入/输出放大器，专为3V、单电源操作而优化。

LTC6404-1 具有稳定的单位增益。LTC6404-2 专为大于或等于 2V/V 的闭环增益而设计。LTC6404-4 则专为大于或等于 4V/V 的闭环增益而设计。LTC6404 的闭环带宽从 DC 延伸至 600MHz。除了标准的未滤波输出 (OUT⁺ 和 OUT^–) 之外，LTC6404 还具有一个内置 88.5MHz 差分单极点低通滤波器和一对增设的滤波输出 (OUTF⁺ 和 OUTF^–)。一个 1.5nV/√Hz  的输入参考电压噪声使得 LTC6404 能够在采用相同工作电源电压的情况下驱动先进的 16 位/18 位 ADC，从而节省了系统成本和功率。对 LTC6404 进行了特性分析，其性能在低至 2.7V 的电源电压条件下得以保持，并能在电源电压高达 5.25V 的条件下正常运作。该器件的吸收电流仅为 27.3mA，且具有一种硬件停机功能，该功能可以把电流消耗降低至 250μA。

LTC6404 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装，且工作温度范围为-40℃至 125℃。
