特性

• 电源范围：

  • 4V 至 60V，绝对最大值为 70V (LTC6102)
  • 5V 至 100V，绝对最大值为 105V (LTC6102HV)
• 最大输入失调为 ±10μV
• 最大输入失调漂移为 ±50nV/°C
• 快速响应：1μs 阶跃响应
• 可利用两个电阻器进行增益配置
• 低输入偏置电流：3nA 最大值
• PSRR 130dB 最小值
• 输出电流高达 1mA
• 工作温度范围：-40°C 至125°C
• 停机模式 (仅 LTC6102-1)：1μA 最大值

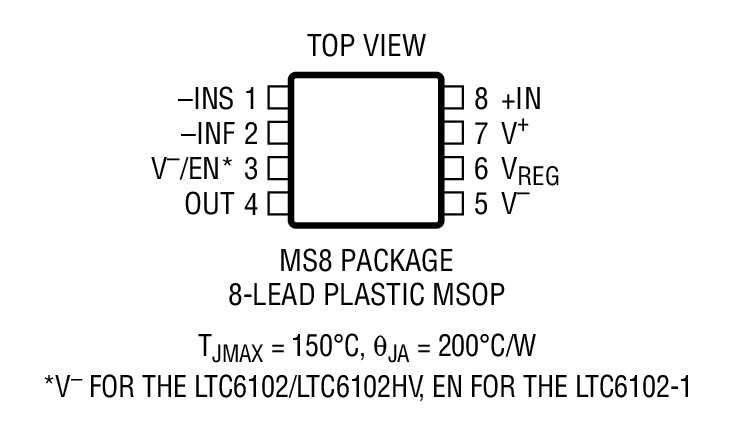

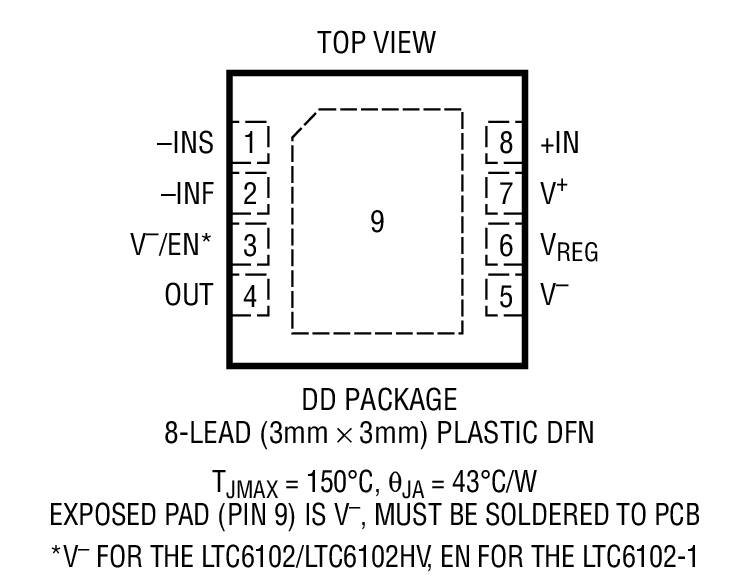

• 采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装



产品详情和应用

LTC^®6102 / LTC6102HV 是通用、高电压、高压侧电流检测放大器。这些器件的高额定电源电压使其可在很多高端应用中使用，而低漂移和失调则可在多种工作条件下保证准确度。LTC6102-1 是 LTC6102 的一个版本，其包括一个低功率停机模式以保存系统在待机模式。

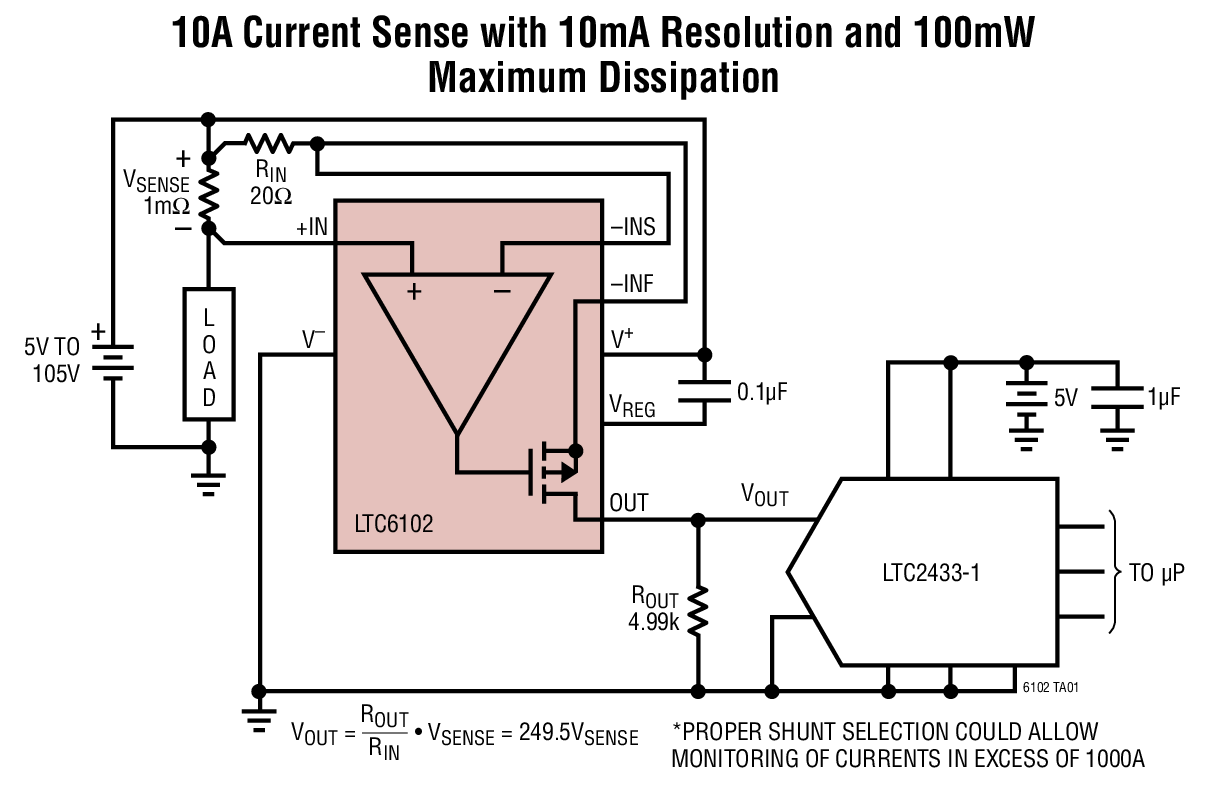

LTC6102 / LTC6102HV 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路负责将输入电压转换为输出电流，从而使得能够把大共模电压上的一个小检测信号变换为以地为参考电位的信号。低 DC 失调允许采用非常低的分流电阻器阻值和很大的增益设定电阻器。因此，分路中的功耗有所减少。

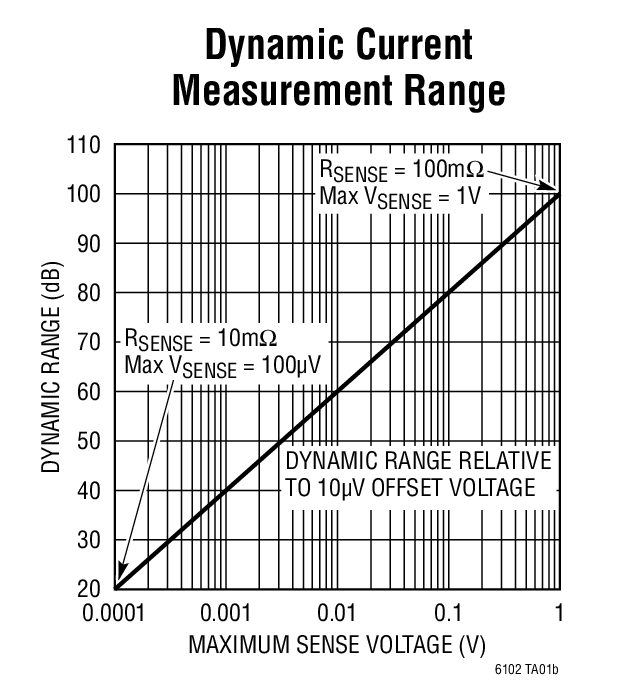

宽工作电源范围和高准确度使得 LTC6102 非常适合于从汽车到工业和电源管理等众多的应用。2V 的最大输入检测电压使其能够监视很宽的电流和电压范围。快速响应则令 LTC6102 成为负载电流报警和关断保护控制的完美选择。

LTC6102 的所有版本采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装。
