ADI亚德诺 MAX49918 产品介绍

2026-03-09 0次

特性

通过I²C的可编程增益选项范围：10V/V至200V/V（8个步进）
输入失调电压：±1μV（典型值）(REF1 = REF2 = VDD/2)
输入失调电压：±5μV（典型值）（增益 = 20V/V时，REF1 = V_DD且REF2 = GND）
增益误差：±0.01%（典型值）

输入电压范围：-5V至+70V
-6V至+80V保护能力
-3dB带宽：70kHz（增益 = 20V/V）
直流共模抑制比：145dB
轨到轨输出

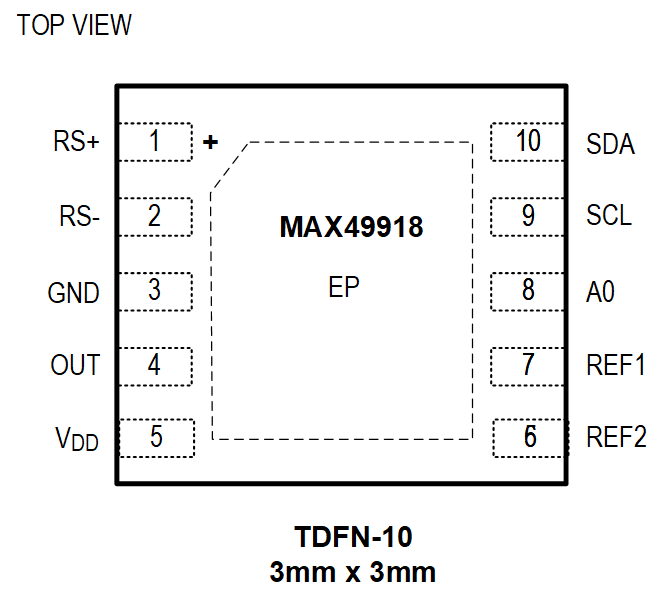

采用3mm x 3mm、TDFN-10封装
温度范围：-40°C至+125°C

产品详情和应用

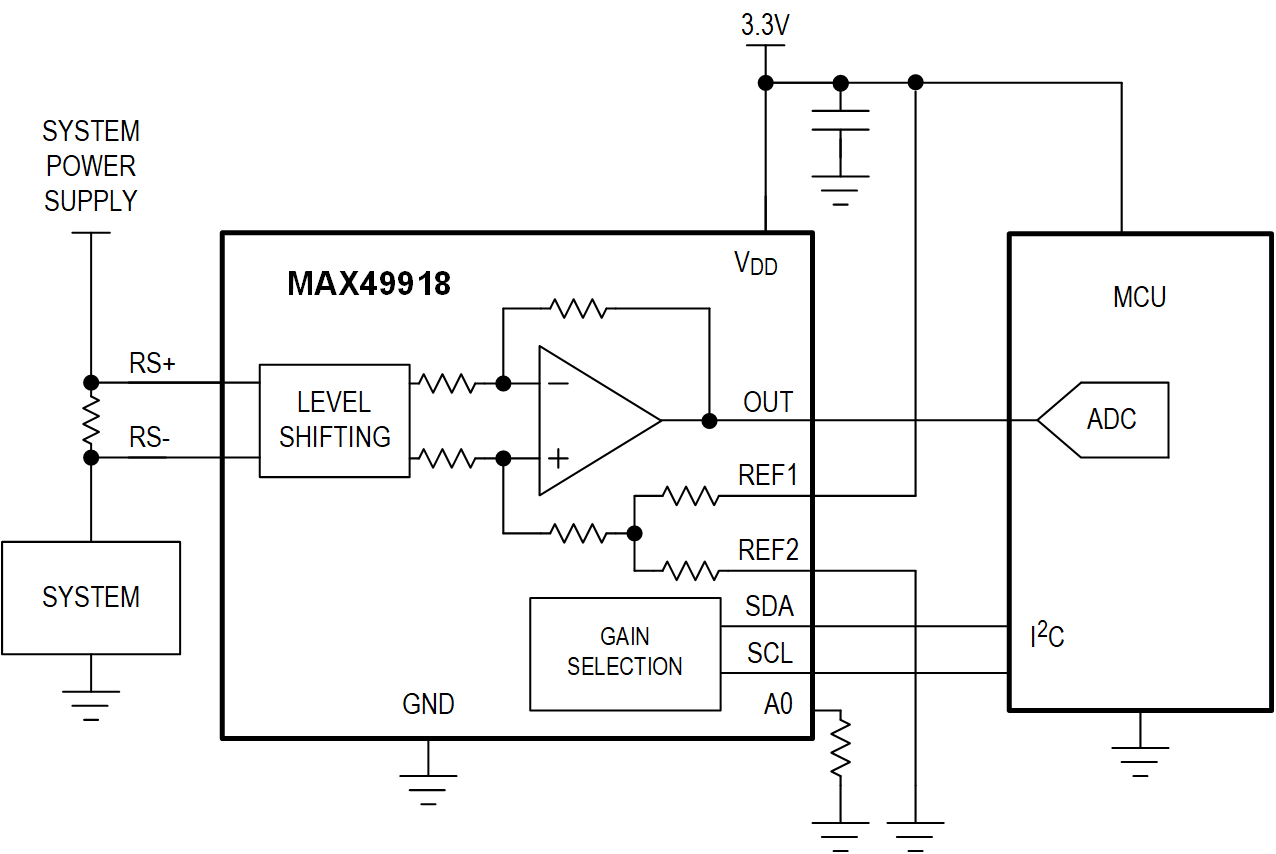

MAX49918是一款高精度电流检测放大器(CSA)，I²C可编程增益选项范围为10V/V至200V/V，步进为8。多个可编程增益选项为用户动态更改增益提供了极大的灵活性。

该IC的工作输入共模范围为-5V至+70V，保护范围可扩展至-6V和高达+80V，可防止电池反接和高压尖峰。

该器件具有±1μV（典型值）的低输入失调和±0.01%（典型值）的低增益误差，非常适合高精度电流测量。

该IC采用+2.7V至+5.5V电源供电，典型静态电源电流为0.7mA。该器件的完整工作温度范围为-40°C至+125°C。该IC具有双向电流检测功能，采用3mm x 3mm、10引脚TDFN封装。

应用

监控不同的电流电平
跨多个系统变量使用相同的电流检测电阻
由于检测电阻的限制，需要非典型增益值
H桥电机和电磁阀电流检测
电池电流监测
高侧和低侧精密电流检测
