特性

• 集成电流检测解决方案简化了高侧电流监控
  • 电流检测放大器加上内部比较器和带隙基准电压源，精度更高
  • 1mV（最大值）输入失调电压
  • 2%（最大值）满量程精度
  • 内部带隙基准电压源（±1.6%精度）
• 高精度+2V至+28V共模范围，工作电压低至0V，与电源电压无关，即使在电池组深度放电时也能确保电流监控
• 低功耗可延长电池使用时间
  • 电源电流：50µA
  • +2.7V至+28V单电源供电
• 锁存比较器输出消除了振荡
• 三种增益版本（+20V/V、+50V/V、+100V/V）支持不同尺寸的电池组

产品详情和应用

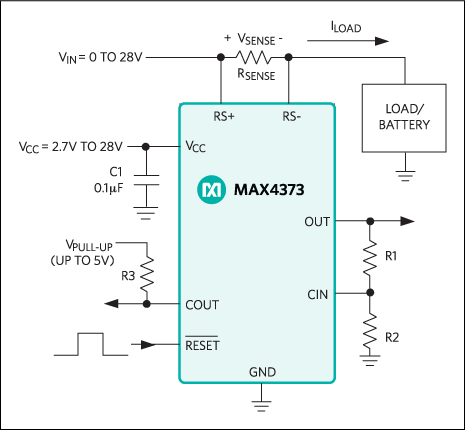

MAX4373/MAX4374/MAX4375低成本、微功耗、高侧电流检测监控器包含高侧电流检测放大器、带隙基准电压源和带锁存输出的比较器。它们具有电压输出功能，无需增益设置电阻，非常适合当今的笔记本电脑、手机和需要电池/直流电流监控的其他系统。高侧电流监控在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。0至+28V输入共模范围与电源电压无关，这确保了即使在连接到深度放电的电池组时，电流检测反馈也保持可行。

MAX4373/MAX4374/MAX4375的比较器输出被锁存，以提供不会振荡的关断标志。此外，MAX4374/MAX4375还包含用于窗口检测功能的第二个比较器。MAX4373/MAX4374/MAX4375提供三种不同增益版本（T = +20V/V、F = +50V/V、H = +100V/V），并使用外部检测电阻将输入电压的灵敏度设置为负载电流。这些功能提供了高集成度，实现了简单、紧凑的电流检测解决方案。

MAX4373/MAX4374/MAX4375采用+2.7V至+28V单电源供电，功耗为50µA。其在（-40°C至+85°C）扩展温度范围内符合规格，并采用8引脚和10引脚µMAX^®封装。

应用

• 手机
• 通用系统/板级电流监控
• 笔记本电脑
• 便携式电池供电系统
• 电源管理系统
• 精密电流源
• 智能电池组/充电器
