特性

• ±4000 V人体模型(HBM) ESD保护
• 高共模电压范围
  工作范围：−2 V至+65 V
  耐压范围：−3 V至+68 V
• 宽工作温度范围5引脚SOT封装：
  −40°C至+125°C
• 通过汽车应用认证
• 缓冲输出电压
• 出色的交流和直流性能
  失调漂移：5 µV/°C(典型值)
  增益漂移：-13 ppm/°C(典型值)
  共模抑制比：120 dB (典型值,DC)

产品详情和应用

AD8211是一款高压、精密分流放大器，设定增益为20 V/V，在整个温度范围内的典型增益误差为±0.35%。缓冲输出电压可以直接与任何典型转换器连接。无论是否采用5 V电源供电,从−2 V至+65 V均具有出色的共模抑制性能。AD8211在分流电阻上执行单向电流测量，适合各种工业和汽车电子应用，如电机控制、电磁阀控制或电池管理等。

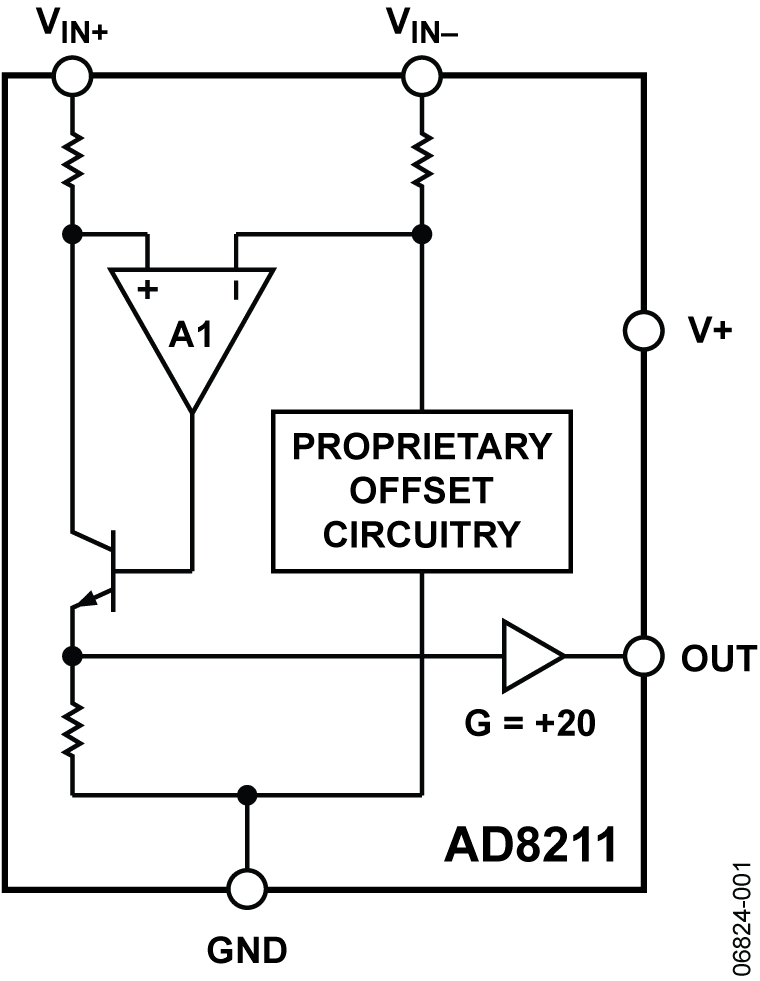

该器件采用特殊专用电路，以保证在0 mV至250 mV整个输入差分电压范围内均可以获得线性输出，无论是否存在共模电压。AD8211的工作温度范围为−40°C至+125°C，采用5引脚小型SOT封装。

应用
