ADI亚德诺 AD8417-2 产品介绍

2026-03-09 0次

特性

失调偏移为 0.1 μV/°C（典型值）
整个温度范围下的电压偏移最大为 ±400 μV
2.7 V 至 5.5 V 电源工作范围
包含电磁干扰 (EMI) 滤波器
高共模输入电压范围
- −2 V 至 +42 V（连续）

初始增益 = 60 V/V
宽工作温度范围：−40°C 至 +125°C
双向操作

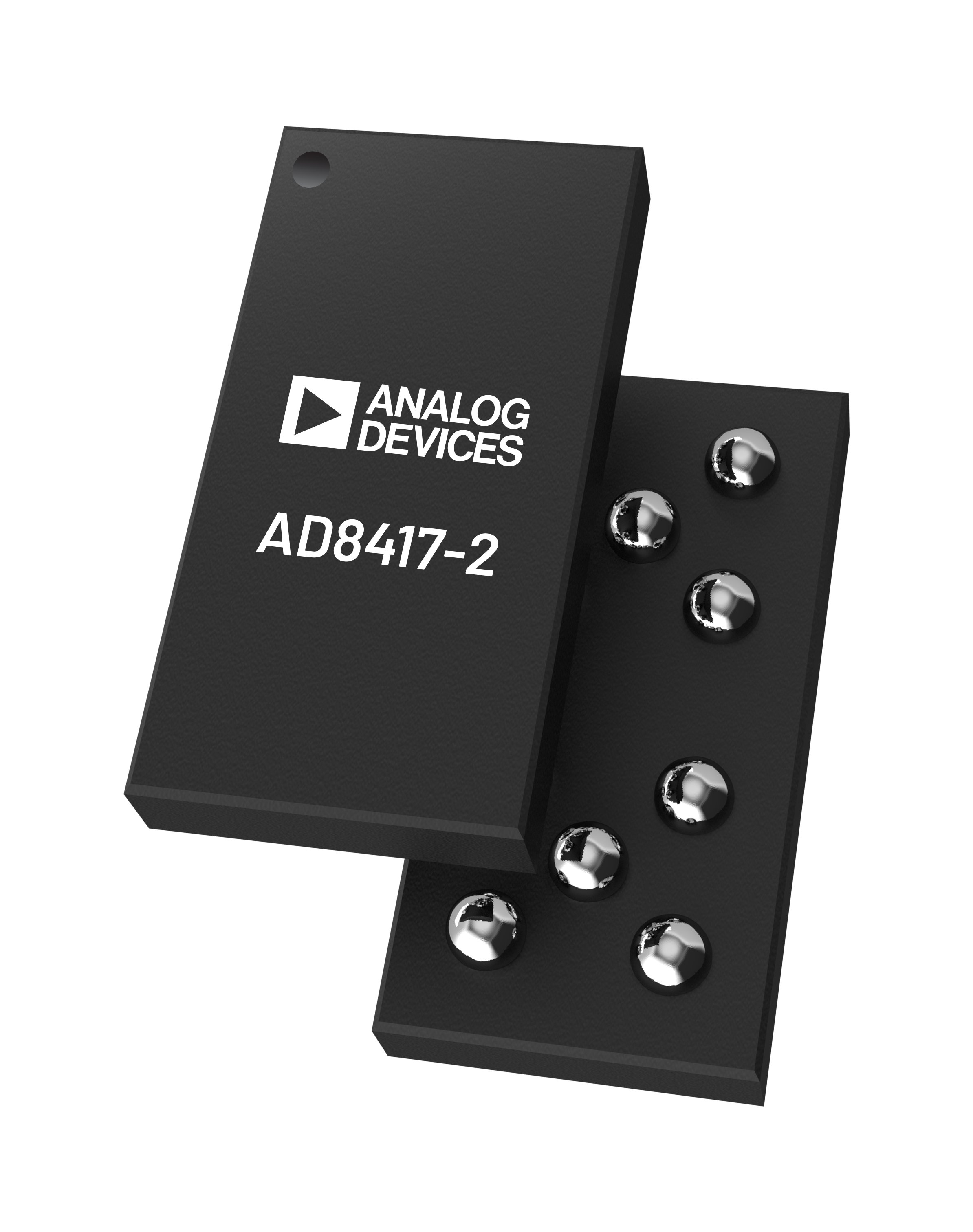

双通道，采用小型 1 mm x 1.9 mm WLCSP 封装
共模抑制比 (CMRR)：86 dB，直流至 10 kHz

产品详情和应用

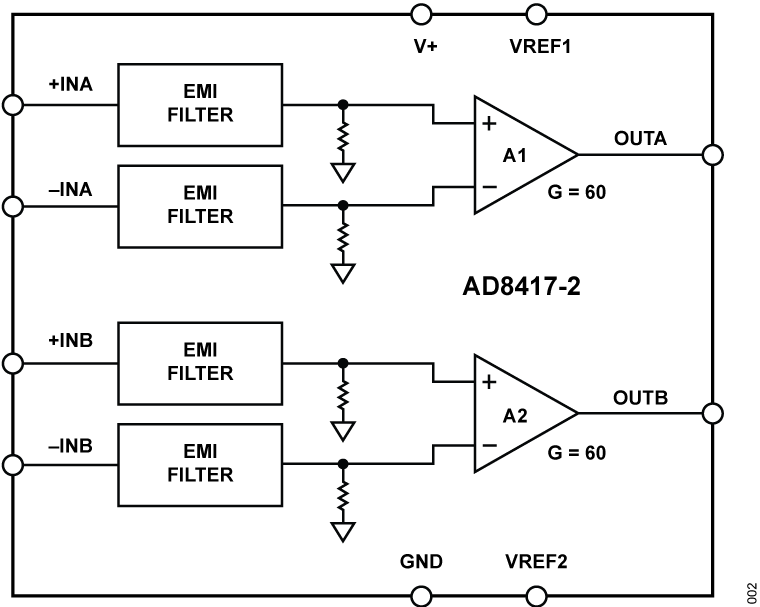

AD8417-2是一款高电压、高分辨率双通道电流检测放大器。其初始增益为60 V/V，在整个温度范围内的最大增益误差为±0.3%。AD8417-2能够通过分流电阻器进行双向电流测量，适合各种应用，包括电机控制、电源管理和电磁阀控制。

在−40°C至+125°C的整个温度范围内，AD8417-2都能提供出色的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。该器件集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。

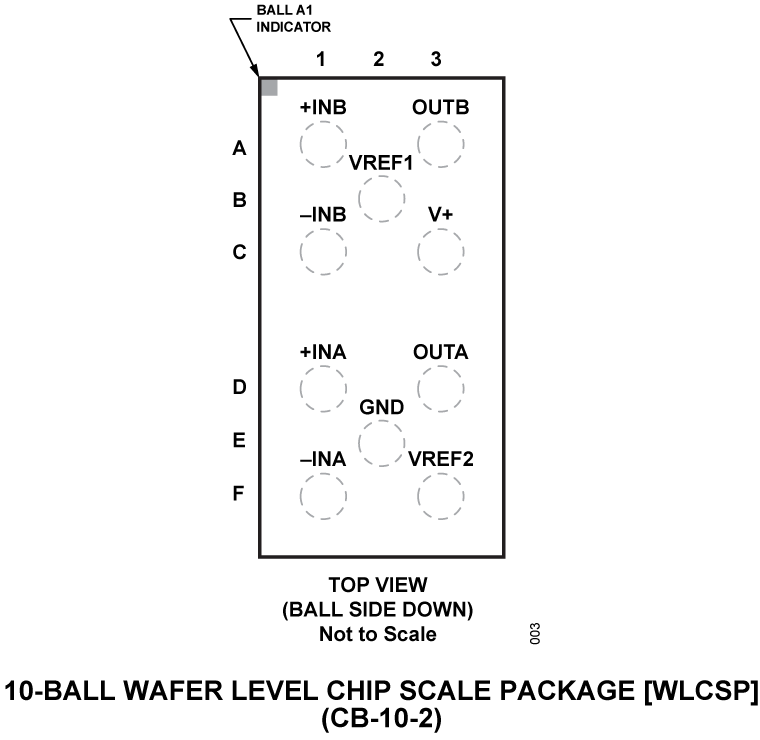

AD8417-2提供小型10引脚1 mm × 1.9 mm WLCSP封装。与典型的单通道电流检测放大器相比，该器件所需的电路板面积更小，从而能够在不影响性能的情况下增加通道密度。

应用

下列应用中的高端电流检测：
- 电机控制
- 电磁阀控制
- 电源管理
低端电流检测
诊断保护
