ADI亚德诺_LT1999_产品介绍

ADI亚德诺 LT1999 产品介绍

2026-03-09 0次

特性

具有3种增益选项的缓冲输出：10V/V、20V/V、50V/V
增益精度：0.5%（最大值）
输入共模电压范围：–5V至80V
AC CMRR > 80dB (100kHz)
输入失调电压：1.5mV（最大值）
–3dB带宽：2MHz
在整个共模范围内实现顺畅的连续操作

4kV HBM容差和1kV CDM容差
低功耗关断：<10µA
工作温度范围：-55°C至150°C
8引脚MSOP和8引脚SO（窄体）封装

产品详情和应用

LT1999 是一款高速、精准的电流检测放大器，专为在一个宽共模范围内监视双向电流而设计。LT1999 可提供三种增益选项：10V/V、20V/V 和 50V/V。

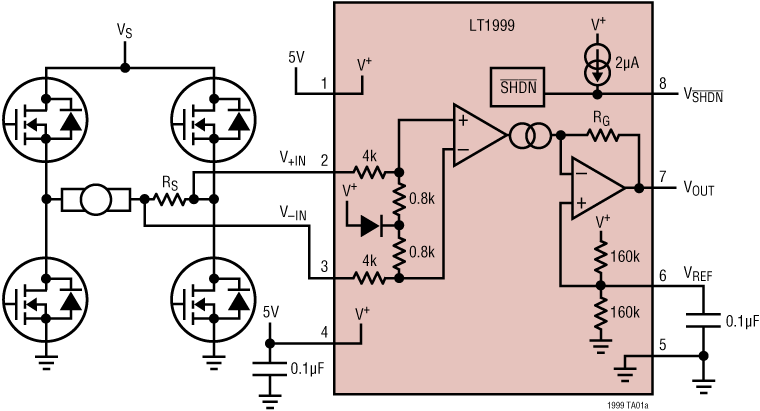

LT1999 通过一个外部阻性分路器来检测电流，并产生一个输出电压，可指示检测电流的数值和方向。输出电压以位于电源电压与地之间的中间电压为参考电位，或者也可以采用一个外部电压来设定参考电平。LT1999 具有一个 2MHz 带宽和一个 –5V 至 80V 的共模输入范围，因而适合于监视 H 桥电机控制器中的电流、开关电源、螺线管电流、以及电池充电电流 (从满充电至电量耗尽)。

LT1999 采用一个独立的 5V 工作电源，并吸收 1.55mA 电流。该器件提供了一种停机模式以较大限度地降低功耗。

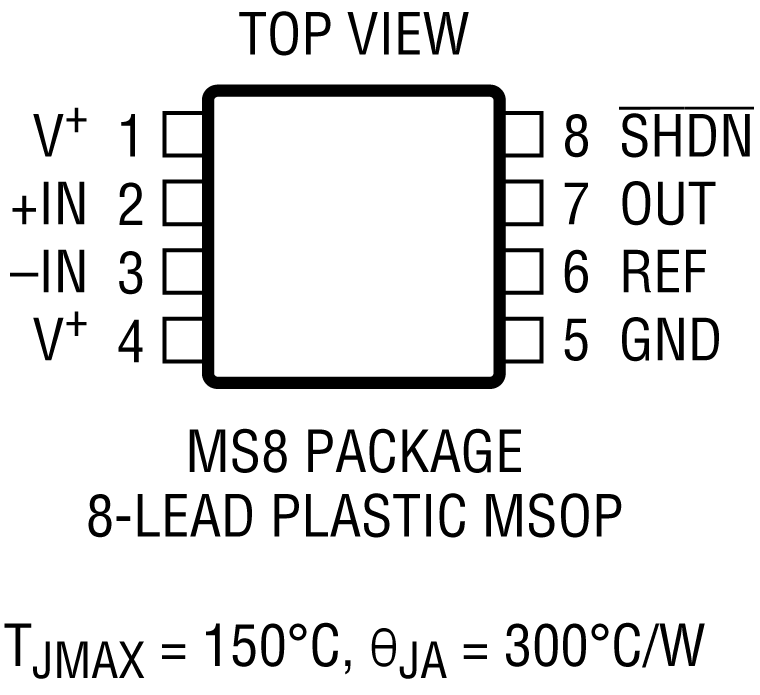

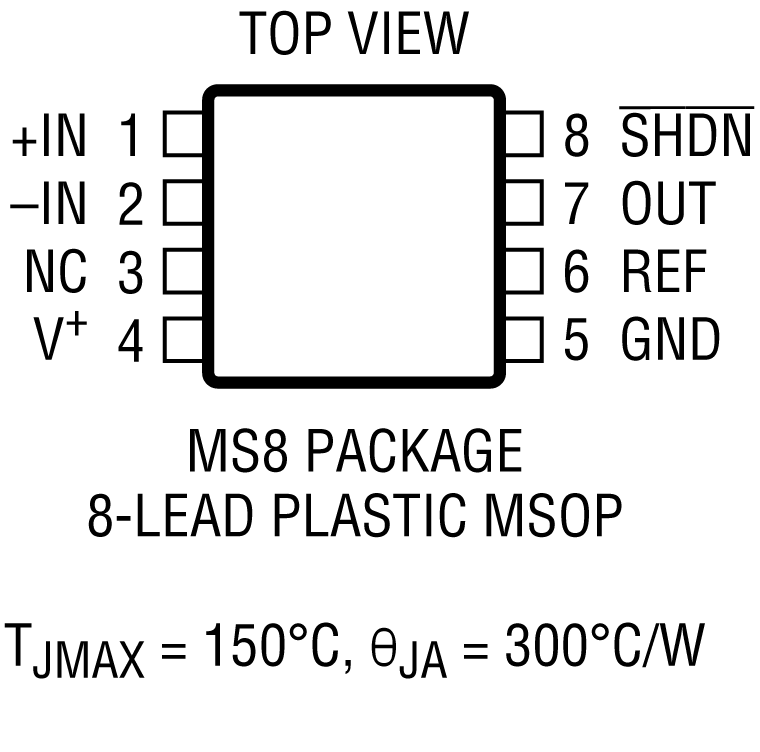

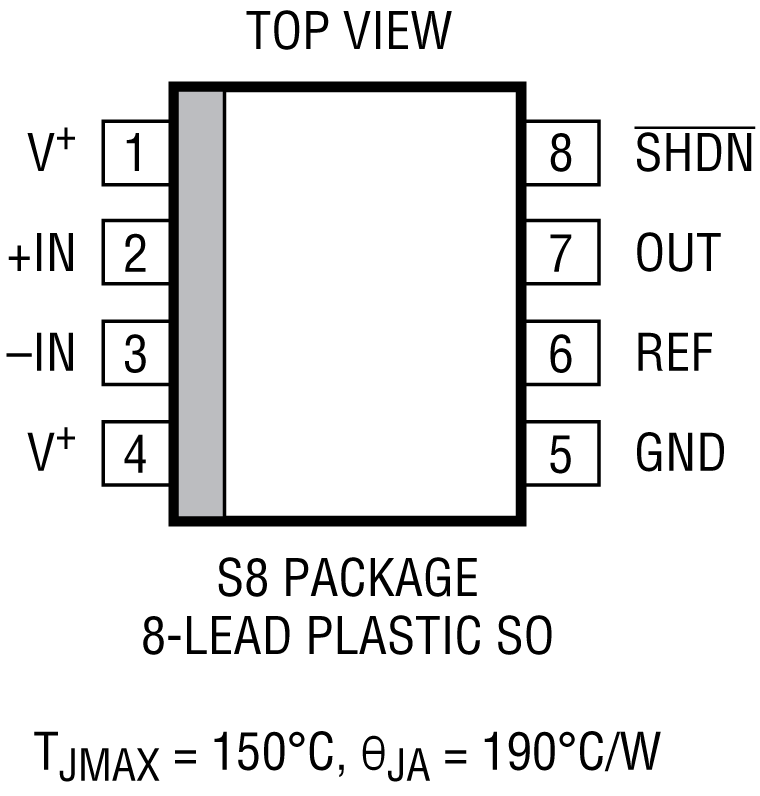

LT1999 可提供 8 引脚 SOP、8 引脚 MSOP (原有引脚) 或专为 FMEA 的 8 引脚选项。

应用

高端或低端电流检测
H 桥电机控制
螺线管电流检测
高电压数据采集
PWM 控制环路
熔丝 / MOSFET 监视
