• 输入失调电压：75µV (最大值)
• 60V 电源操作 (LT1787HV)
• 12 位动态范围
• 工作电流：60µA
• 用户可选的外部检测电阻器
• 双向高压侧电流检测
• 单向或双向输出
• 输入噪声滤波
• -40℃ 至125℃ 工作电压范围

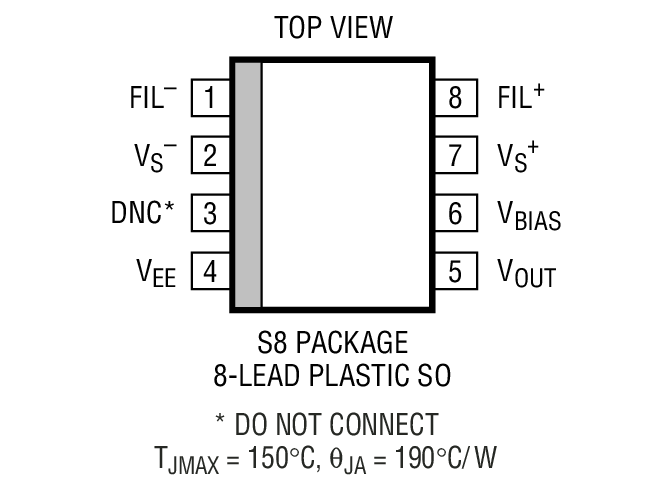

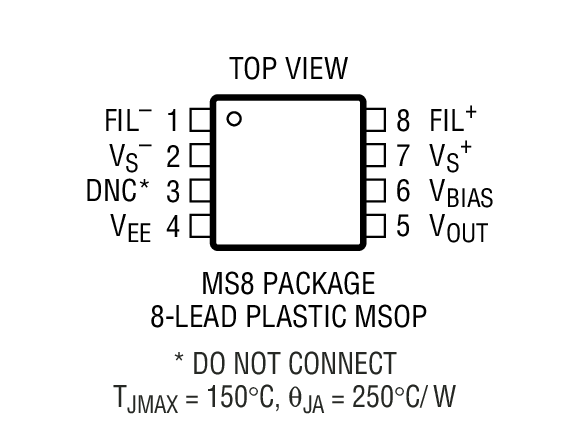

• 采用 8 引脚 SO 和 MSOP 封装

产品详情和应用

LT^®1787 是一款完整的微功率精准高压侧电流检测放大器。LT1787 通过一个外部检测电阻器两端的电压来监视双向电流。一个电流或电压输出负责指示检测电流的方向和大小。LT1787 提供了大于 12 位的动态范围和 40µV 的超低输入失调电压 (典型的全标度输入电压为 250mV)。板载精准电阻器设定了一个数值为 8 的固定增益。利用一个布设于 FIL- 和 FIL+ 引脚之间的电容器轻松地实现了输入信号滤波。LT1787HV 可在 2.5V 至 60V 的总电源电压范围内运作，而 LT1787 则可在 2.5V 至 36V 的总电源电压条件下工作。这两种器件版本均具有超过 120dB 的 PSRR。LT1787/LT1787HV的消耗电流仅为 60µA，并采用 8 引脚 SO 和 MSOP 封装。

Applications

• 电池监视
• 功率监视
• 便携式电话
• 蜂窝电话
• 便携式测试/测量系统
• 电池式系统
