• 非常宽、Over-the-Top^®、输入共模范围
  - 扩展至 V^- 以上 44V (与 V⁺ 无关)
  - 扩展至 V^- 以下 0.3V
• 宽电源范围：2.85V 至 36V
• 输入失调电压：300μV (最大值)

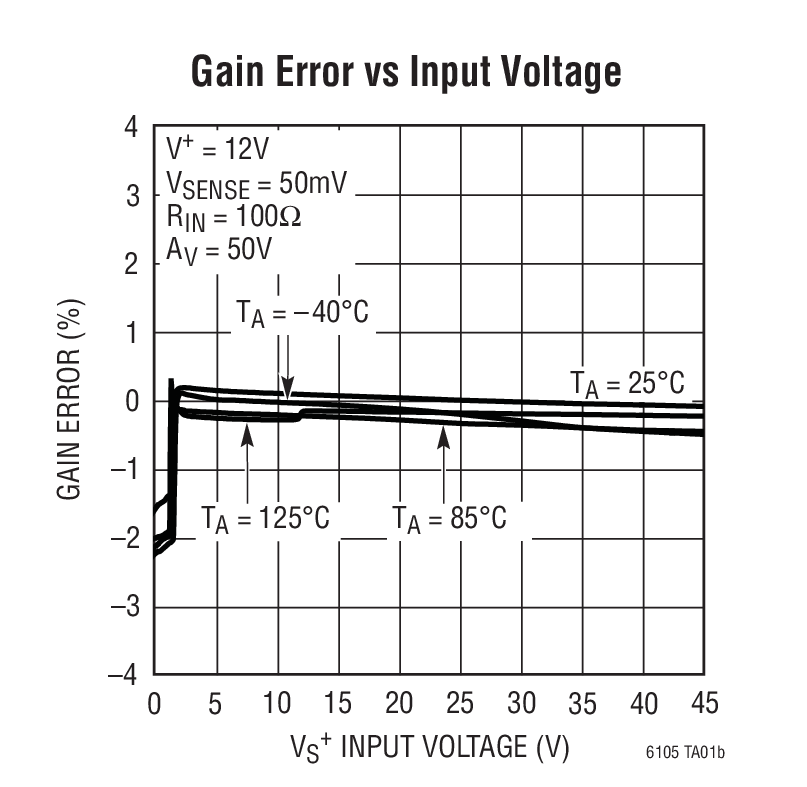

• 增益准确度：1% (最大值)
• 可采用外部电阻器来进行增益配置
• 工作电流：150μA
• 转换速率：2V/μs
• 断电时的检测输入电流：1nA
• 全标度输出电流：1mA (最小值)
• 工作温度范围：-40℃ 至 125℃

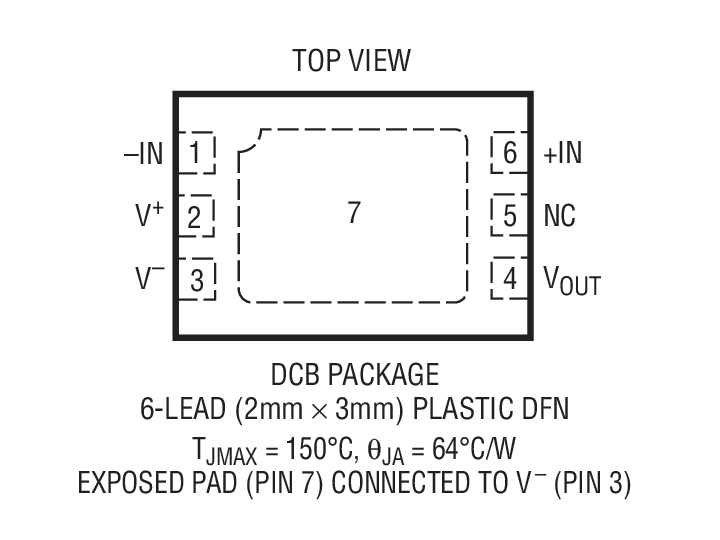

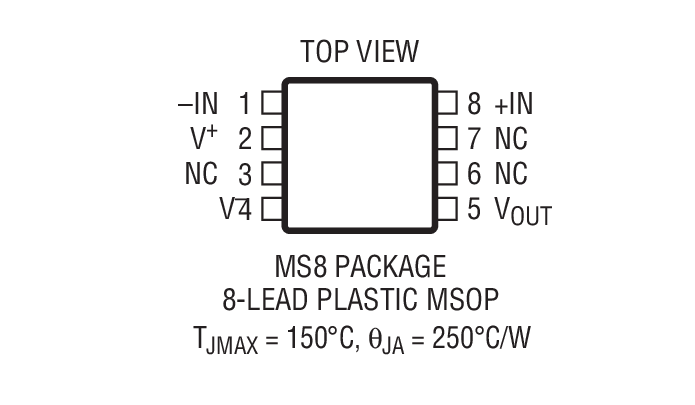

• 采用 2mm x 3mm DFN 封装和 8 引线 MSOP 封装

产品详情和应用

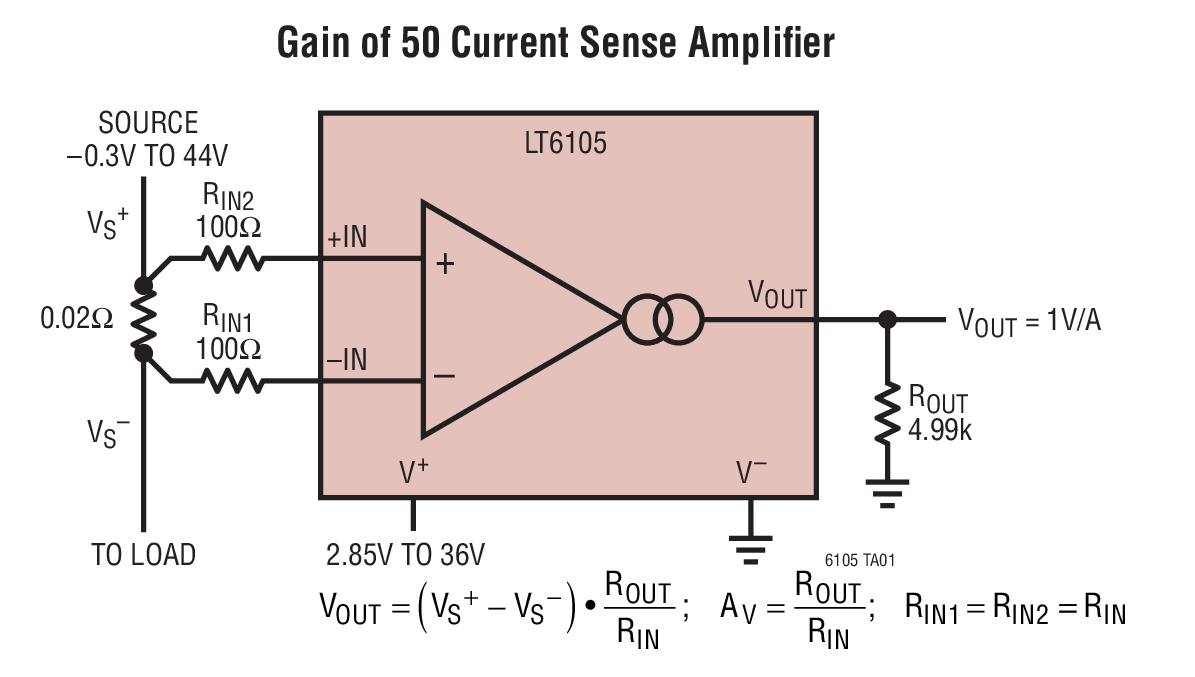

LT^®6105 是一款微功率、精准电流检测放大器，具有一个非常宽的输入共模范围。LT6105 通过一个外部检测电阻器两端的电压来监视单向电流。输入共模范围从 -0.3V 延伸至 44V (相对于负电源电压 V^-)。这使得 LT6105 能够起一个高压侧电流检测监视器或低压侧电流检测监视器的作用。它还允许 LT6105 监视一个负电源电压上的电流，并连续监视一个电池从满充电至耗尽的全过程。LT6105 的输入能够承受高达 ±44V 的差分电压，从而使其非常适合于监视熔丝或 MOSFET 开关。

利用外部电阻器在 1V/V 至 100V/V 的范围内进行增益配置。输入共模抑制和电源抑制超过了 100dB，且输入失调电压低于 300μV。一个 2V/μs 的最小转换速率可确保实现针对意外电流变化的快速响应。

LT6105 可采用一个 2.85V 至 36V 的独立工作电源，且吸收电流仅为 150μA。当 V⁺ 断电时，检测引脚将被偏置截止。这可以防止被监视电路的加载 (与检测电压无关)。LT6105 采用 6 引线 DFN 封装和 8 引线 MSOP 封装。
