特性

• ±4000 V人体模型(HBM) ESD
• 保护高共模电压范围：
  工作范围：-2 V 至 +65 V
  耐压范围：-5 V 至 +68 V
• 缓冲输出电压
• 5 mA输出驱动能力
• 宽工作温度范围：
  −40至+125
• 比率半量程输出失调
• 出色的交流与直流性能
  失调漂移：1μV/°C （典型值）
  增益漂移：10 ppm/°C（典型值）
  共模抑制比：120 dB（典型值，DC）
  100kHz共模抑制比：80dB（典型值）

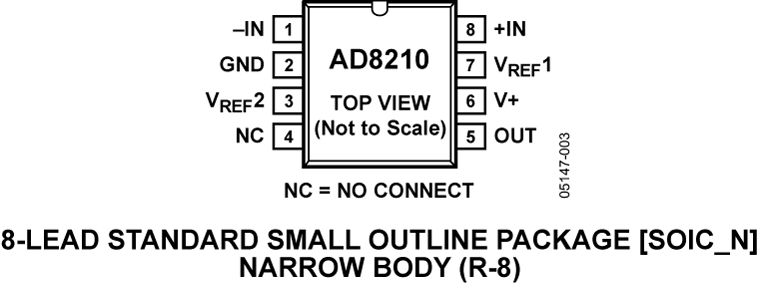

• 采用8引脚SOIC封装

产品详情和应用

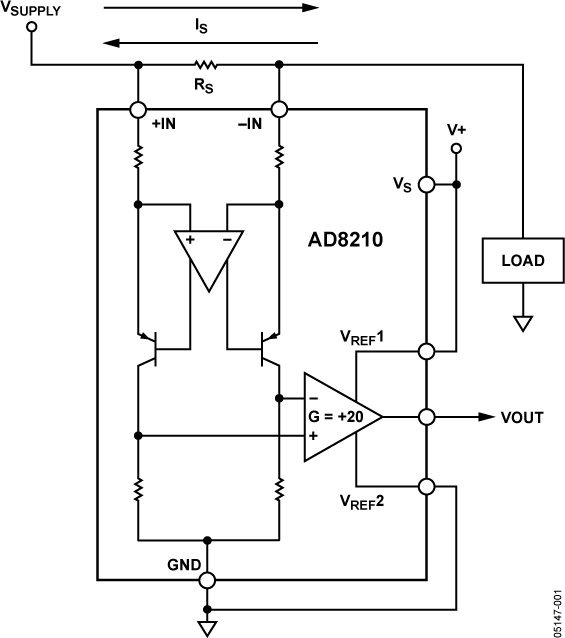

AD8210是一款单电源差动放大器，非常适合在存在大共模电压的情况下放大小差分电压。输入共模电压范围为-2 V至+65 V。典型电源电压为5 V。

AD8210采用SOIC封装，工作温度范围是−40°C至+125°C。

相对于温度的出色交流和直流性能使测量环路误差保持较小。失调漂移和增益漂移的保证最大值分别为8 μV/°C和20 ppm/。

利用5 V电源和V_REF1和V_REF2引脚时，输出失调可在0.05 V至4.9 V范围内调整。当V_REF1引脚与V+引脚相连、V_REF2引脚与GND引脚相连时，输出设置为半量程。将V_REF1和V_REF2与GND相连可提供从地电压附近开始的单极性输出。将V_REF1和V_REF2与V+相连可提供从V+附近开始的单极性输出。通过向V_REF1和V_REF2施加外部电压，可获得其他失调。

应用

• 电流检测
