特性

• 非常适合高侧监控
  • 3V至32V电源供电
  • 整个温度范围内的典型满量程精度为±0.5%
  • 高精度+2V至+32V共模范围，工作电压低至0V，与电源电压无关
  • 800kHz带宽[V_SENSE = 100mV (1C)]
  • 200kHz带宽[V_SENSE = 6.25mV (C/16)]
• 充分降低电路板空间要求
  • 采用µMAX和SO封装

产品详情和应用

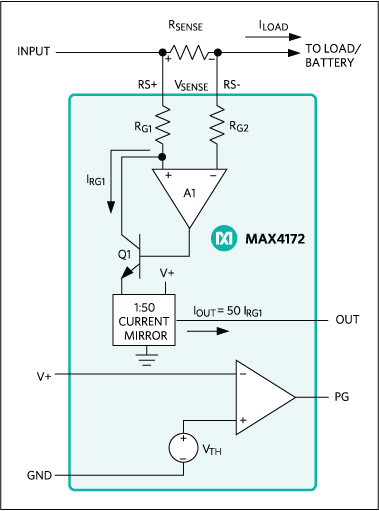

MAX4172是一款低成本、精密、高侧电流检测放大器，适用于便携式PC、电话和要求电池/直流电源线监控的其他系统。高侧电源线监控在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。MAX4172具有宽带宽和接地检测能力，因此适用于闭环电池充电器和通用电流源应用。0至32V输入共模范围与电源电压无关，这确保了即使在连接到深度放电的电池时，电流检测反馈也保持可行。

为了提供高度的灵活性，MAX4172通过外部检测电阻设置要监控的负载电流范围。其电流输出可通过单个电阻转换为接地基准电压，从而适应各种电池电压和电流。

开集电源良好输出（低电平有效PG）会指示电源电压何时达到足够电平，以确保电流检测放大器正常运行。MAX4172的工作电源电压范围为3.0V至32V，采用节省空间的8引脚µMAX^®或SO封装。

应用

• 电池供电应用
• 闭环电池充电器/电流源
• 电能管理
• 便携式PC：笔记本电脑、小型笔记本电脑、掌上型电脑
• 便携式测试/测量系统
• 便携式/蜂窝电话
• 智能电池组/充电器
