特性

1.8MHz 小信号，−3dB 带宽
封装内微调内核 (DigiTrim™)
- 不使用斩波和/或自动调零的精度
- 失调漂移为 ±0.30 μV/°C（典型值）
- 整个温度范围下的电压偏移最大为 ±200 μV
- 直流 CMRR 典型值：131 分贝
- 50kHz 时的 AC CMRR 典型值：97 分贝
宽共模输入电压范围

−2 V 至 +50 V，连续运营
−20V 至 +85V，连续生存能力

初始增益：10 V/V
宽工作温度范围：−40°C 至 +125°C
双向操作
2.9V 至 5.5V 电源工作范围

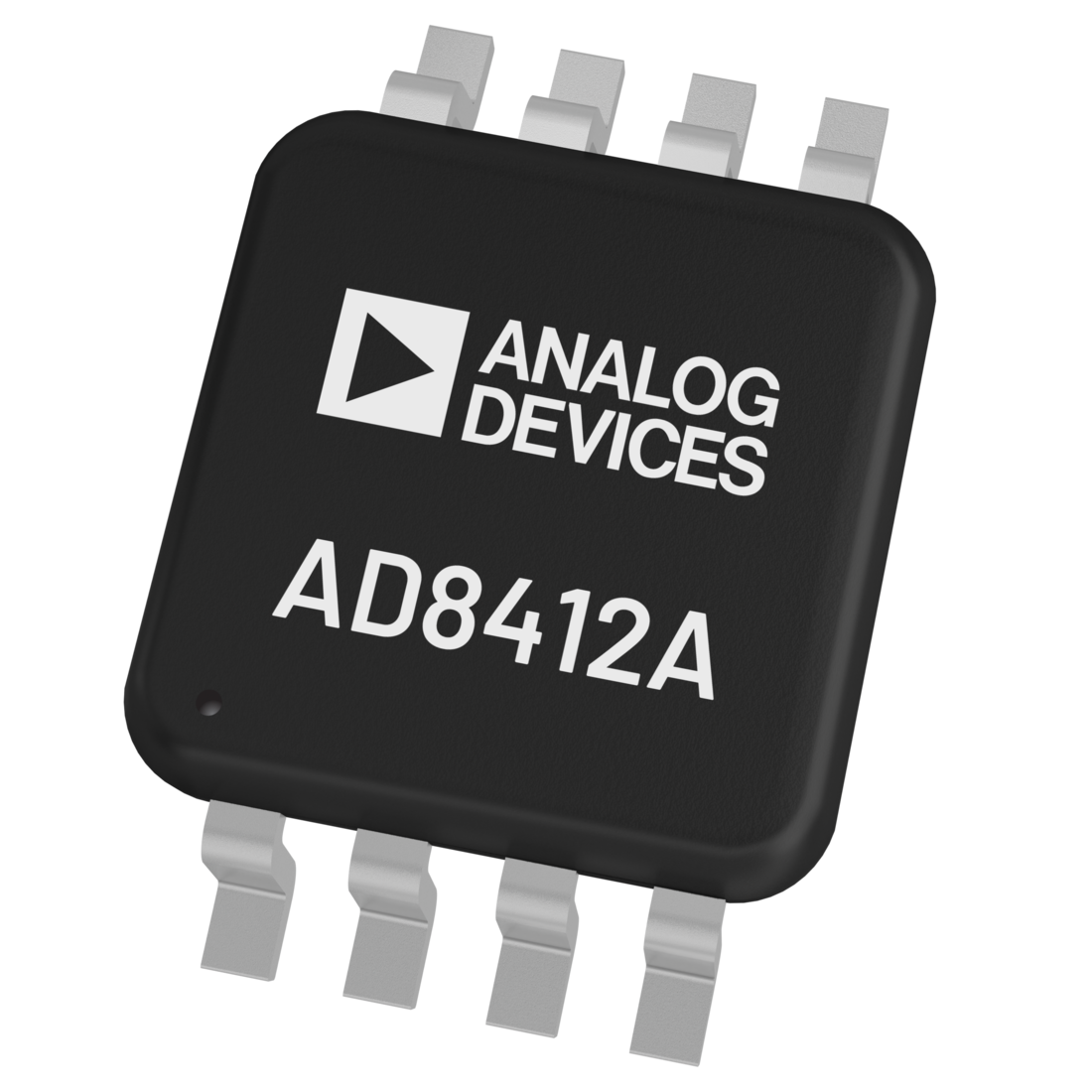

采用 8 引脚 MSOP 封装

产品详情和应用

AD8412A 是一款高电压、高带宽电流检测放大器。该器件的初始增益为 10V/V，带宽为 1.8MHz，在整个温度范围内最大增益误差为 ±0.11%。缓冲输出电压可直接连接到任何典型转换器。AD8412A 在 −2V 至 +50V 范围内具有最小直流共模抑制比 (CMRR) 110dB。AD8412A 在各种工业和汽车应用中对分流电阻进行双向电流测量。

AD8412A 在 −40°C 至 +125°C 的温度范围内具有突破性的性能。该套件具有封装内微调内核，在整个工作温度范围和共模电压范围内，可使典型的失调漂移为±0.30μV/°C，而无需斩波和自动调零时钟（这可能导致应用中的互调）。该器件包括可实现宽输入共模范围和平衡输入偏置电流的电路（无论输入差分电压或共模电压如何），以及可实现超低 CMRR 漂移的电路。该套件还包括可在脉宽调制 (PWM) 类型输入共模电压存在的情况下使能输出精度的电路。AD8412A 采用 8 引脚 MSOP 封装。

应用

同相或高端电流检测

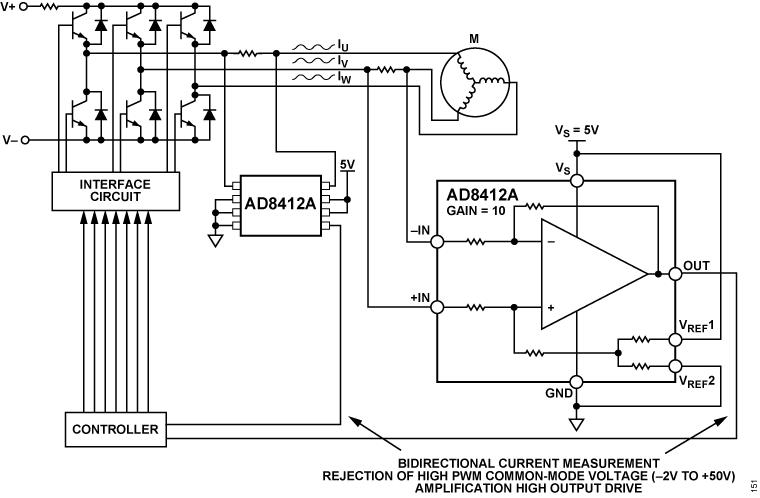

无刷直流电机 (BLDC) 和低电感电机的电机控制
双向 48 V 至 12 V DC-DC 转换器
电磁阀控制
电源轨监控

低端电流检测
