ADI亚德诺_MAX49925_产品介绍

ADI亚德诺 MAX49925 产品介绍

2026-03-09 0次

特性

从 >500V/μs PWM 终端快速恢复 500ns PWM 终端
140dB DC CMRR 抑制
输入电压范围：-40V 至 +76V
-42V 至 +80V 保护能力
300kHz、-3dB 带宽
可选增益选项：10V/V、20V/V、50V/V、100V/V

输入失调电压：5μV（典型值）
±0.3%（最大值）增益误差
轨到轨输出

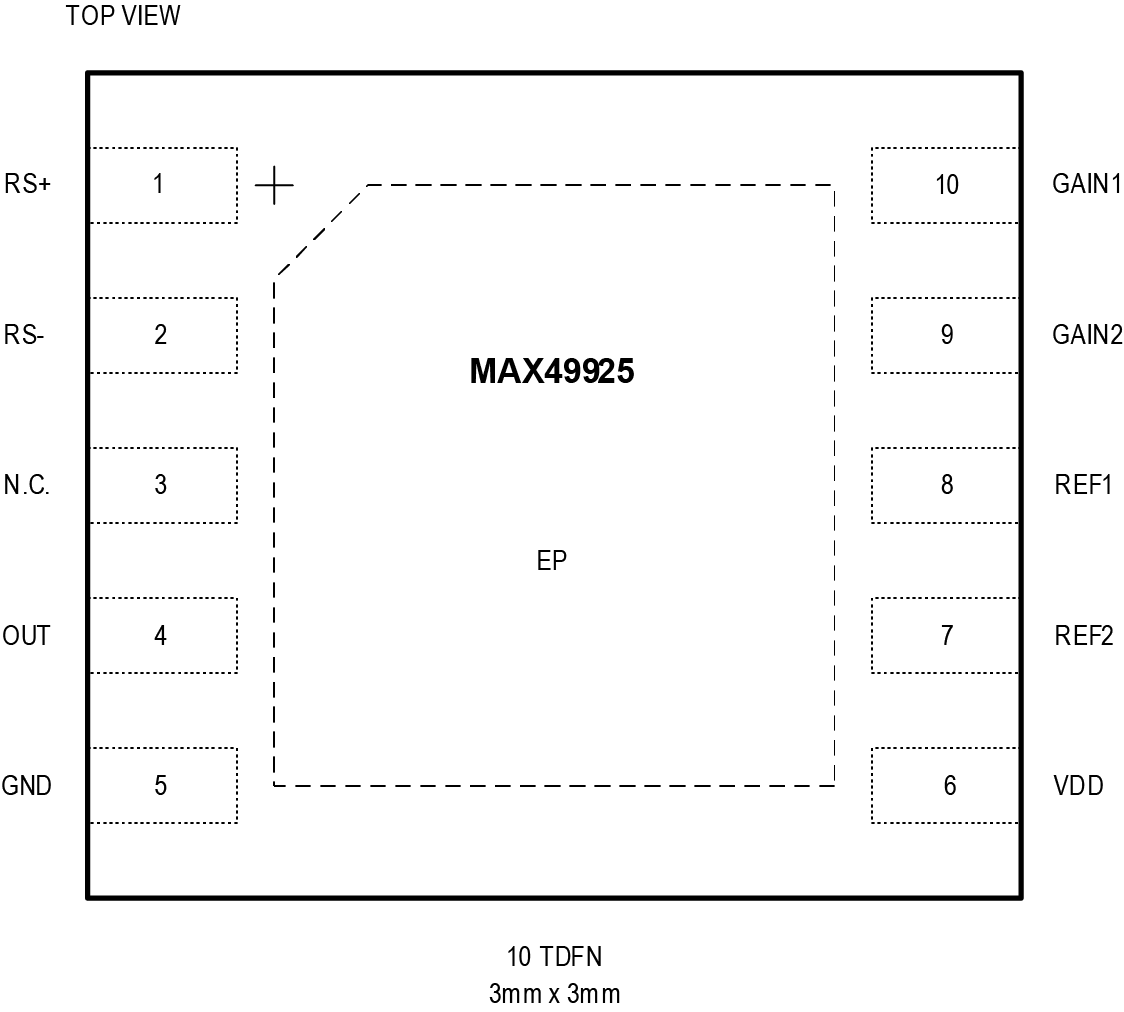

具有可润湿侧翼的 3mm x 3mm 10 引脚 TDFN 封装
-40°C 至 +125°C 温度范围，汽车级 2
通过 AEC-Q100 认证

产品详情和应用

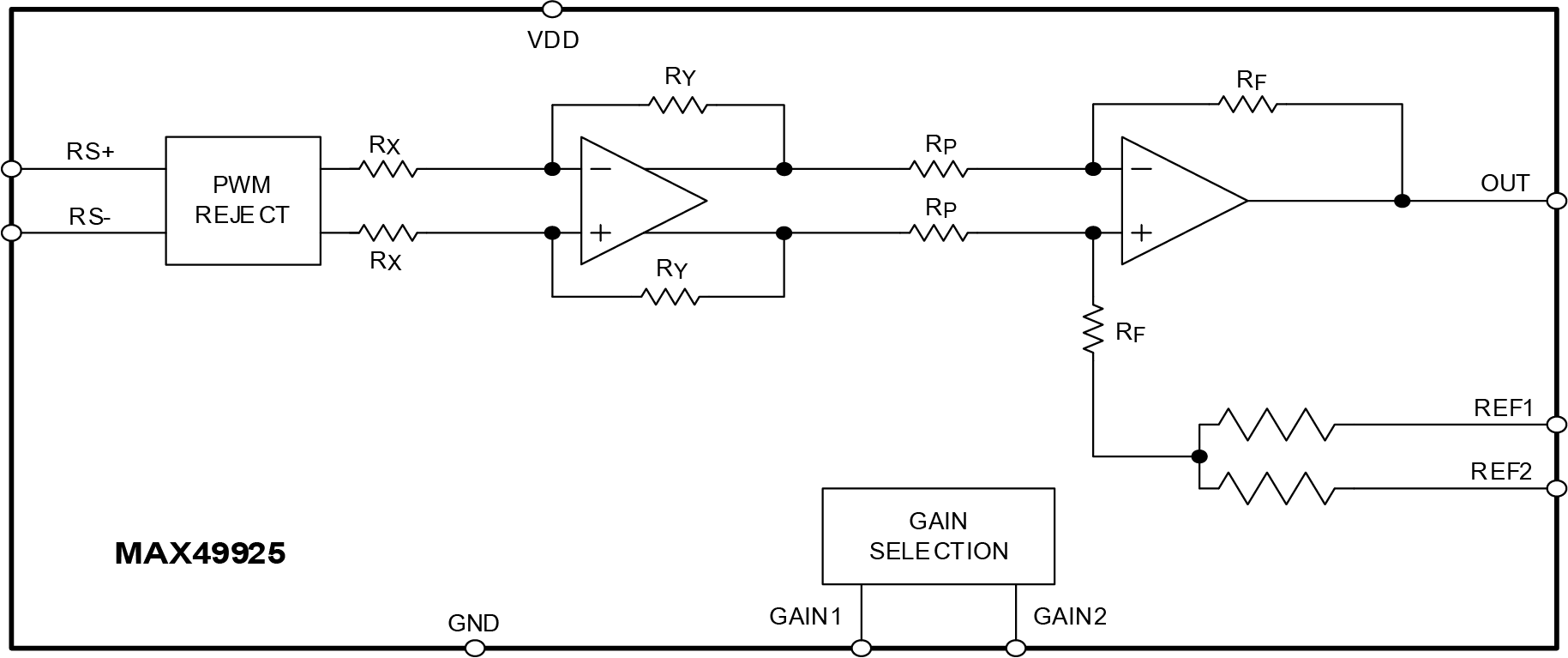

MAX49925是一款双向电流检测放大器(CSA)，输入共模范围为-40V至+76V，适用于具有较大汽车电子瞬变的48V HEV应用。

该CSA具有-42V至+80V的扩展输入保护范围，可防止发生电池反接和出现高压尖峰。更宽的输入保护范围还有助于放宽TVS要求，从而降低BOM成本并缩小组件尺寸。

MAX49925非常适用于电机和螺线管等感性负载的相电流监测，其中脉宽调制(PWM)用于控制驱动电压和电流。

MAX49925采用改良技术帮助抑制压摆率高达或超过500V/μs的共模输入PWM边沿。

MAX49925的工作温度范围为-40°C至+125°C，采用 +2.7V至 +5.5V的电源电压工作。它采用3mm x 3mm、10引脚TDFN封装，带可润湿侧翼。

应用

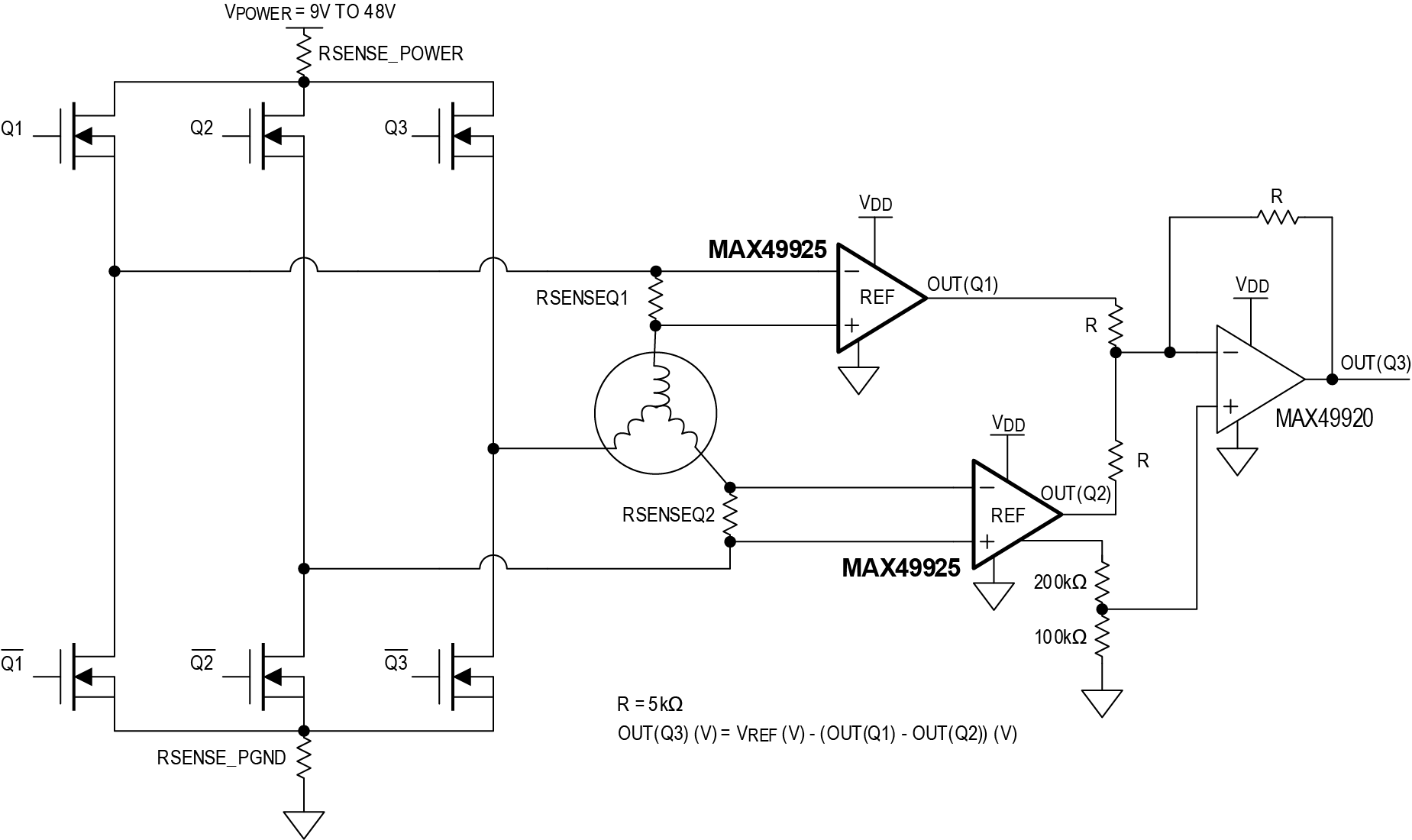

PWM H桥电机串联/同相/绕组电流检测
电磁阀电流检测
感性负载的电流监测
电池组监视器
大功率直流电机
汽车电子
48V混合动力汽车和电动汽车(HEV)
