特性

• 在 -55°C、25°C 和 150°C 的温度条件下进行了全面测试
• 可利用两个电阻器进行增益配置
• 低失调电压：250μV (最大值)
• 输出电流：1mA (最大值)
• 电源范围：2.7V 至 36V (绝对最大值为 44V)
• 低输入偏置电流：40nA (最大值)
• PSRR：106dB (最小值)
• 低电源电流：65μA (典型值)，V⁺ = 12V

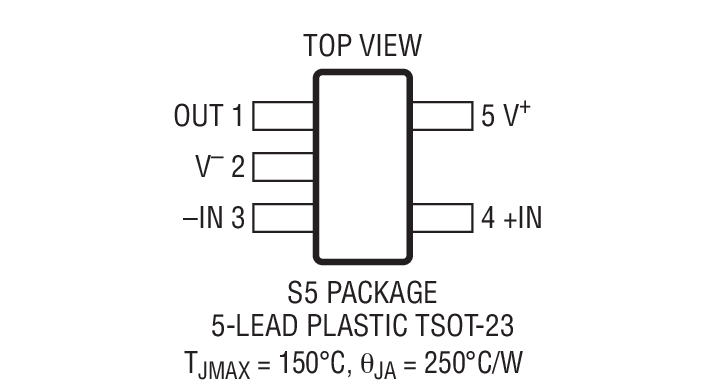

• 扁平 (高度仅 1mm) ThinSOT^™ 封装

产品详情和应用

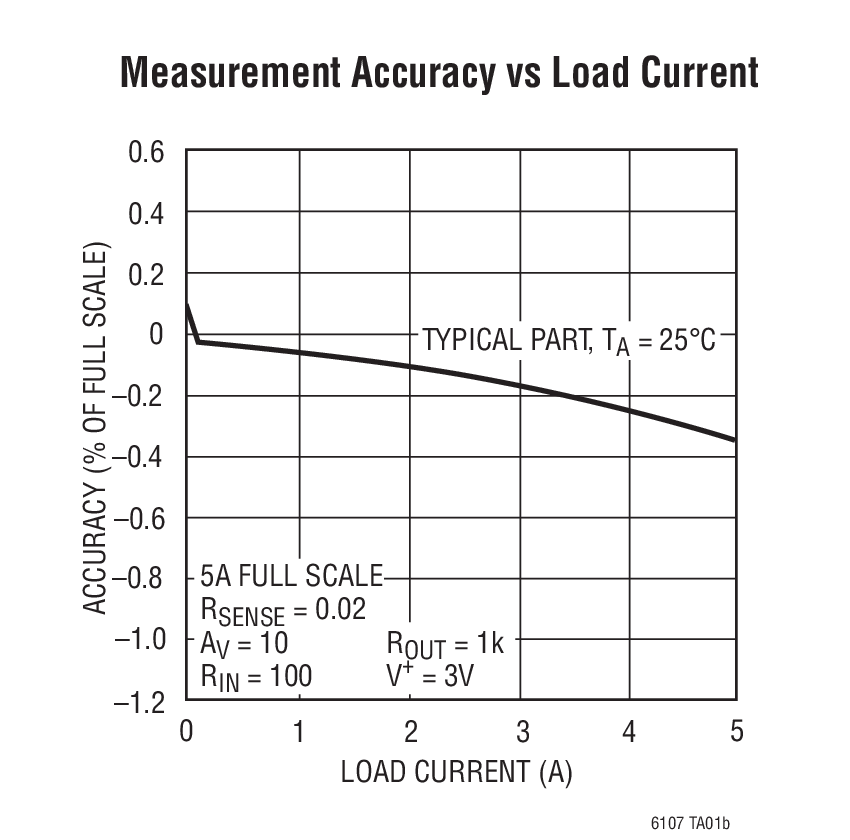

LT^®6107 是一款通用型高压侧电流检测放大器，专为在宽温度范围内运作而设计。超卓的器件特性 (250μV 最大失调和 40nA 最大输入偏置电流) 提供了设计灵活性。每个器件的增益由两个电阻器来设定，并实现了优于 1% 的准确度。

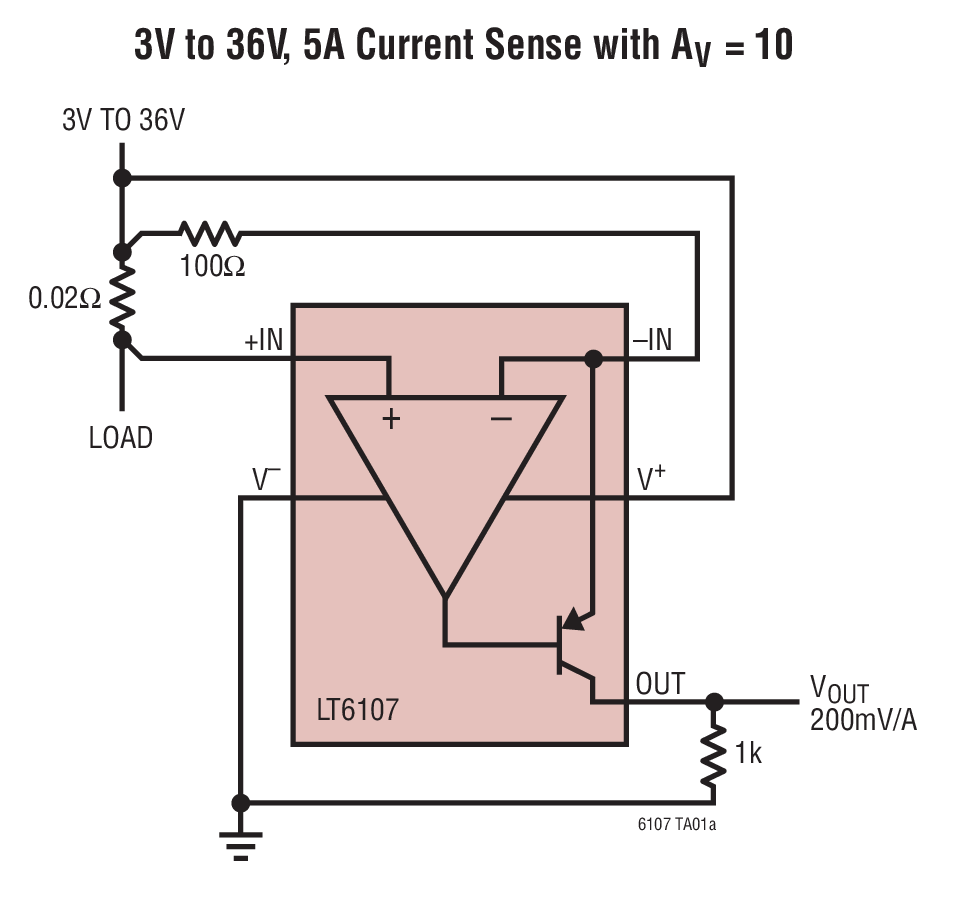

LT6107 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路把输入电压转换为输出电流，从而允许将高共模电压上的一个小信号变换成一个参考于地的信号。低 DC 失调容许监视非常小的检测电压。因此，可以使用一个小阻值的分流电阻器，从而较大限度地降低分路中的功率损耗。

2.7V 至 44V 的宽输入电压范围、高准确度和宽工作温度范围使 LT6107 非常适合于汽车、工业和电源管理应用。LT6107 非常低的电源电流还使其成为低功率和电池供电型应用的合适之选。对于那些不需要宽温度范围的应用，请查阅 LT6106 的相关资料。
