特性

• 集成检流元件，节省昂贵高精度检测电阻所需的空间和成本
• 4阶十倍程测量范围
  • 精度小于300µA，范围可超过3A
• 承受高达4A过载
• 检测元件上具有低压降
  • 60mV (有效模式，3A负载电流，WLP封装)
  • 35mV (低功耗模式，3A负载电流，WLP封装)
• 三路多路复用比例电阻输出，支持完整动态范围的同时可连接至12位ADC
• +2.5V至+5.5V输入电源电压范围
• 低功耗模式将耗流降低到10μA (最大值)
• 节省空间
  • 微型、1.98mm x 1.3mm、15焊球、WLP封装
  • 4mm x 4mm 16-Pin TQFN
• -40°C至+125°C工作温度范围

产品详情和应用

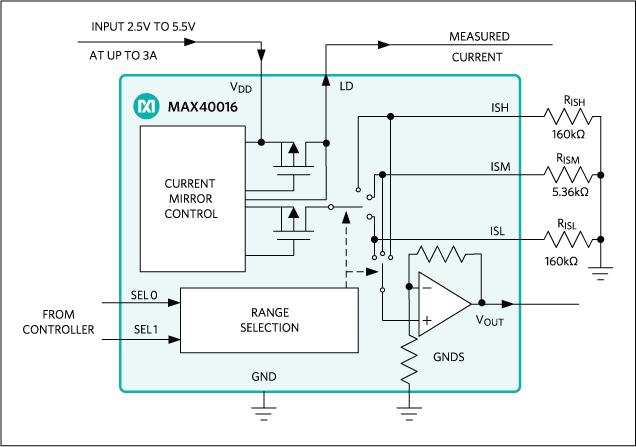

MAX40016为范围极宽的电流检测放大器(CSA)，内置检测元件，检测从小于300μA到高于3A的电流范围。4阶十倍程检流功能的增益误差为1% (典型值)，提供三个多路复用的可编程输出范围，以连接到12位ADC。器件集成检测元件，带来的附加优势是可由工厂校准整个电流测量通路，无需用户独立校准检测电阻和CSA。MAX40016的电压输入和负载输出之间的典型压降为60mV @ 3A。

MAX40016的集成电流检测元件节省了外部高功率、高精度电流检测电阻所需的空间和成本。MAX40016采用超小尺寸、1.98mm x 1.31mm、15焊球晶圆级封装(WLP)，进一步节约电路板空间。

MAX40016的工作电压输入范围为2.5V至5.5V。器件具有低功耗模式，此时电流检测元件保持打开，但输出关闭，将总耗流降低到10µA (最大值)以下。

MAX40016也包括专用板载放大器，内部增益为1.5V/V。MAX40016工作在-40°C至+125°C温度范围。

应用

• 移动设备
• 便携式仪表
• RF功率监测
