特性

• 输入至输出响应：<100 ns
• 高输入共模电压范围工作电压：5 V 至65 V
  容许电压范围：0 V至68 V
• 电流输出
• 迟滞：10 mV
• 集成2.4 V调节器
• 宽工作温度范围： -40°C至+125°C

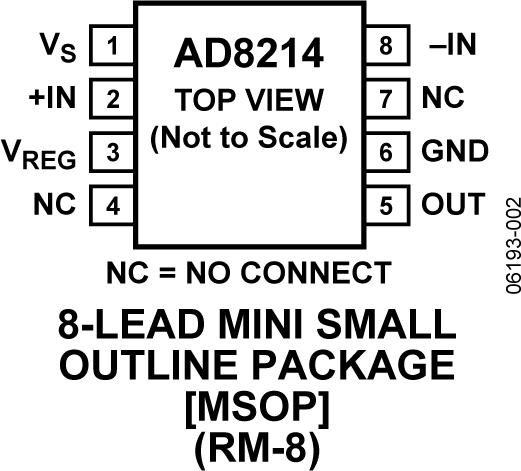

• 8引脚MSOP封装
• 通过汽车应用认证

产品详情和应用

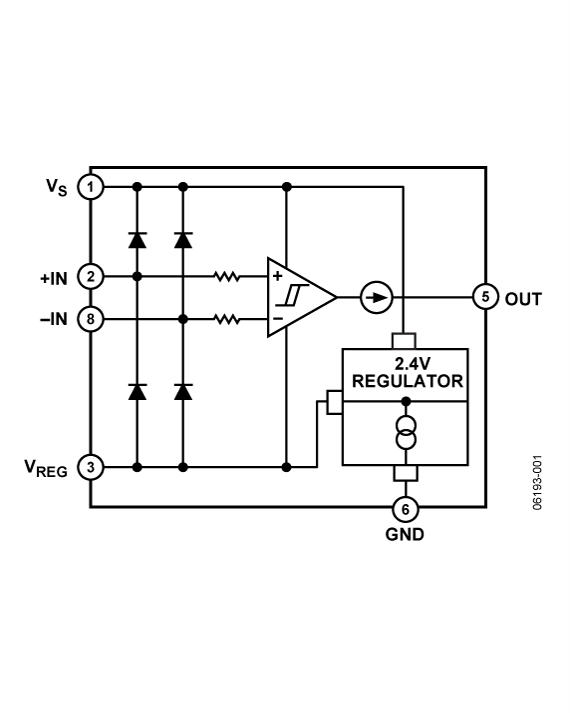

AD8214是一款快速响应、高共模电压、分流比较器。该器件可以在任意DC电流检测应用的高端供电轨工作，工作电压为5V至65V。AD8214内置一个为高端工作而优化的快速比较器。相对于高端DC供电轨，由一个内部齐纳调节器为电路供电。此外，用户可以访问该2.4V调节器，允许通过外部电阻设置比较器阈值电压。AD8214将分流电阻上的电压与此用户选择的阈值进行比较，AD8214输出状态将从低电平变为高电平，表示通过分流电阻的电流超过了阈值。

AD8214从输入到输出的响应时间的典型值小于100ns。这使得该器件是电机和电磁阀控制等应用中过流保护的较佳选择。内置比较器迟滞意味着一旦通过分流电阻的电流回到正常限值，AD8214输出状态将回到初始电平。

AD8214采用8引脚MSOP封装。工作温度范围为−40°C至+125°C，该器件完全符合汽车应用标准。

应用

- 过流保护
- 电机控制
- 传输控制
- 喷油控制
- DC-DC转换器
- 电源
- 电池
