ADI亚德诺 AD8410A 产品介绍
2026-03-09
0次
特性
- 2.2 MHz 小信号，−3 dB 带宽
- 封装内微调内核 (DigiTrim™)
- 不使用斩波和/或自动调零的精度
- 失调漂移为 ±0.21 μV/°C（典型值）
- 整个温度范围下的电压偏移最大为 ±200 μV
- 直流 CMRR 典型值：142 dB
- 50 kHz 时的 AC CMRR 典型值：96 dB
- 宽共模输入电压范围
- −2 V 至 +70 V，连续运营
- −20 V 至 +85 V，连续生存能力
- 初始增益：20 V/V
- 宽工作温度范围：−40°C 至 +125°C
- 双向操作
- 2.9 V 至 5.5 V 电源工作范围

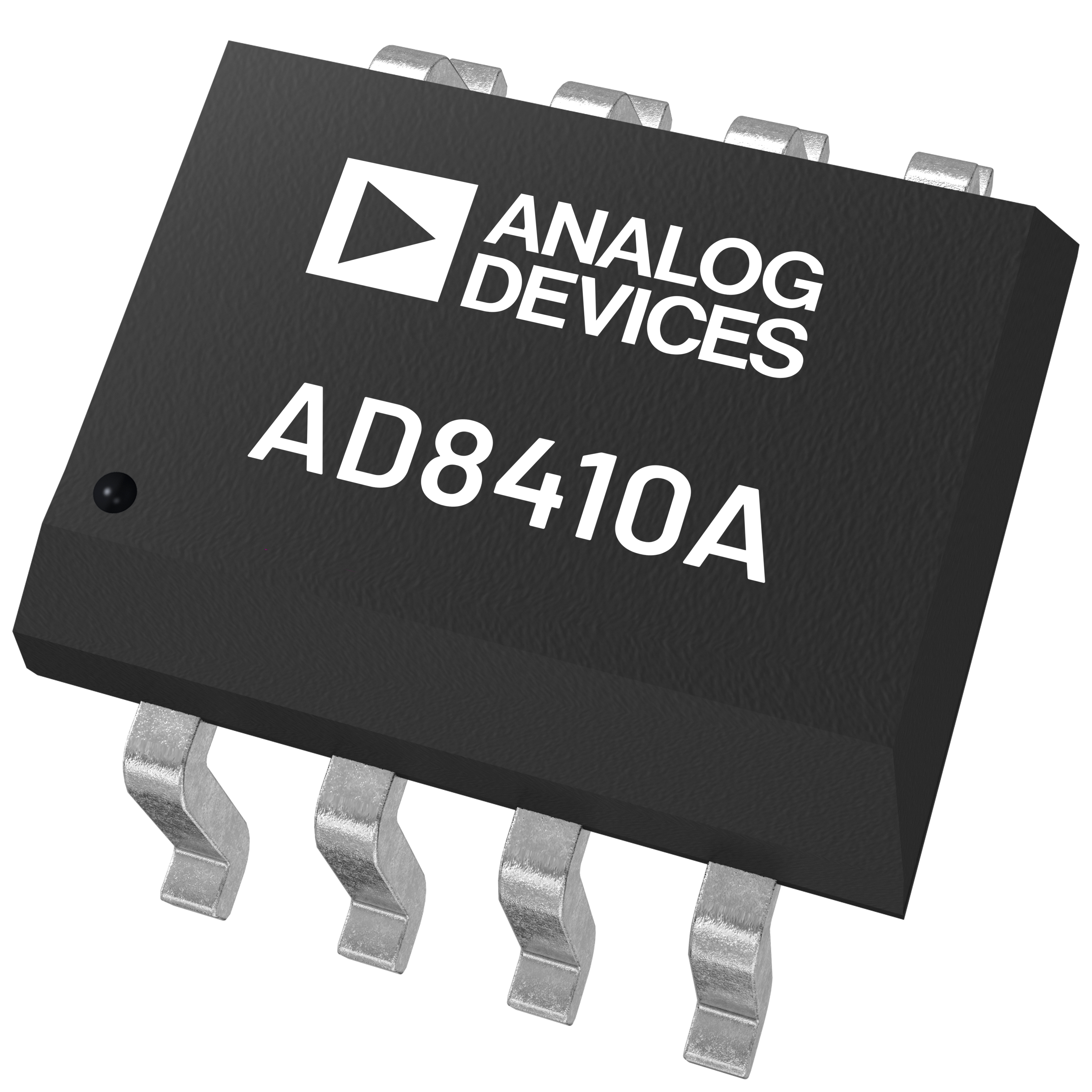

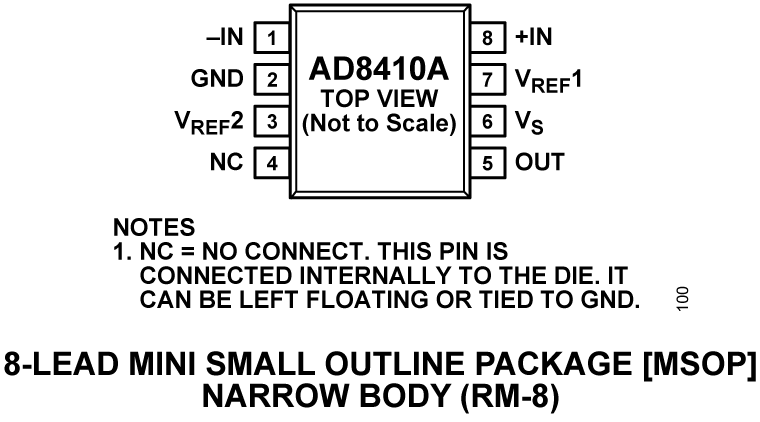

- 采用 8 引脚 SOIC_N 封装
- AEC-Q100 符合汽车要求
产品详情和应用
AD8410A是一款高电压、高带宽电流检测放大器。该器件的初始增益为20 V/V，具有2.2 MHz带宽，在整个温度范围内的最大增益误差为±0.13%。缓冲输出电压可以直接与任何典型转换器连接。AD8410A在−2 V至+70 V范围内的最小直流共模抑制比(CMRR)为123 dB。AD8410A在各种工业和汽车应用中通过分流电阻执行双向电流测量。
在−40°C至+125°C的整个温度范围内，AD8410A都能提供出色的性能。该器件采用封装调整内核，在整个工作温度范围和共模电压范围内，典型失调漂移为±0.21μV/°C（基于黑盒法，参见数据手册中的图53），无需斩波和自稳零时钟（这可能导致应用中的互调）。器件中包括实现宽输入共模范围和平衡输入偏置电流的电路（不考虑输入差分电压或共模电压），以及实现超低CMRR漂移的电路。此外还包括可在脉宽调制(PWM)型输入共模电压下实现高输出精度的电路。AD8410A采用8引脚SOIC_N封装。
应用
- 下列应用中的同相或高侧电流检测

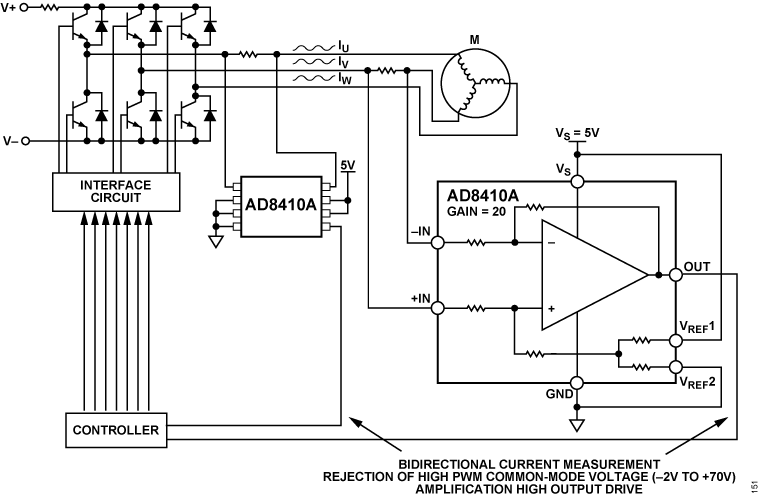

- BLDC电机、低电感电机中的电机控制
- 双向48 V至12 V DC-DC转换器
- 电磁阀控制
- 供电轨监控
- 低端电流检测
受美国专利号 10,312,865 和 10,587,228 保护。
