特性

• 低成本、紧凑型电流检测解决方案
• 提供三种增益版本：
  +20V/V (ADM4073T)
  +50V/V (ADM4073F)
  +100V/V (ADM4073H)
• 满量程精度：±1.0°
• 电源电流：500 µA
• 宽带宽：1.8 MHz
• 工作电压范围：+3 V至+28 V
• 宽共模电压范围：+2 V至+28 V，独立于电源电压
• 工作温度范围：-40°C至+125°C
• 提供6引脚SOT-23封装
• 与MAX4073引脚兼容

产品详情和应用

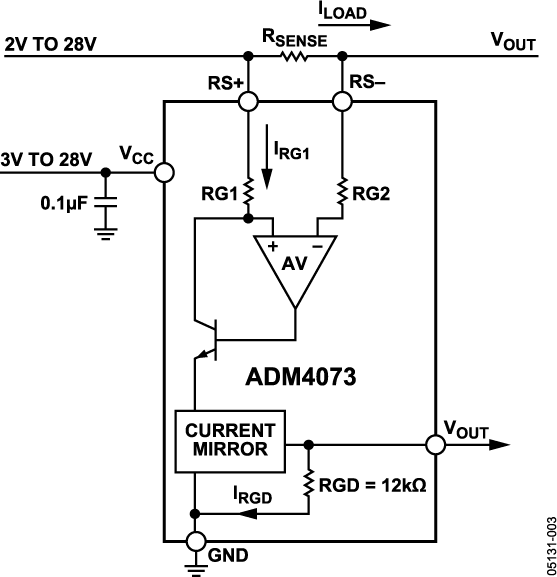

ADM4073是一款低成本、高端电流检测放大器，提供电压输出，而不需要增益设置电阻。因此，它是小型便携式应用的理想选择，例如：蜂窝电话、笔记本电脑、PDA以及其它电流监控极为重要的应用系统。高端电流监控确保接地路径不中断，使得该器件特别适合可充电的电池供电系统；1.8 MHz宽带宽则使它适合用在电池充电器控制环路内部。输入共模范围为+2 V至+28 V，与电源电压无关。

通过可选外部检测电阻和三个增益选项可设置满量程电流读数。ADM4073是一款高度集成的简单、紧凑型电流检测解决方案。

ADM4073采用+3 V至+28 V单电源供电，仅耗用0.5 mA的电源电流。该器件的额定温度范围为-40°C至+125°C汽车应用温度范围，采用6引脚SOT-23封装。
