特性

产品详情和应用

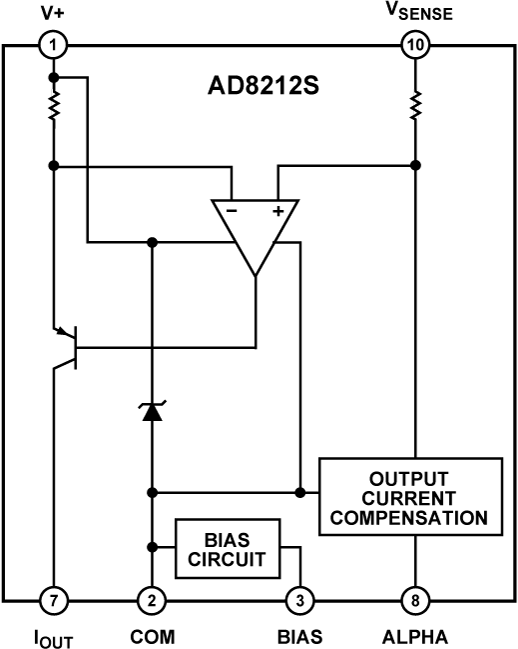

AD8212S是一款高共模电压分流监控器，它能在最高65 V（采用外部PNP晶体管时可大于500 V）的高共模电压情况下，精确放大小差分输入电压。AD8212S非常适合在负载控制（如电机和电磁阀等）应用中对分流电阻进行电流监控。器件的电流输出与输入差分电压成正比。用户可以选择用外部电阻来设置所需的增益。AD8212S的典型共模电压范围为7 V至65 V。利用外部高压击穿PNP晶体管，AD8212S还能实现高压工作特性。在这种配置中，AD8212S的共模范围等于外部PNP晶体管的击穿电压，因此很容易实现数百伏的工作电压。AD8212S具有针对高压工作模式的输出基极电流补偿专利电路，它可以确保流过外部晶体管的基极电流不会损失，并且无论共模电压或温度如何，都能保持出色的输出精度。应用包括：分流测量、电机控制、DC/DC转换器、电源、电池监控、远程检测。
