特性

• 输入共模+2.7V至+76V
• 超小型1mm x 1.5mm 6引脚WLP和SOT23封装
• 低输入失调电压：12µV（最大值）
• 低增益误差：0.1%（最大值）
• 可用增益选项：
  • G = 12.5V/V：MAX40010L
  • G = 20V/V：MAX40010T
  • G = 50V/V：MAX40010F
  • G = 100V/V：MAX40010H

产品详情和应用

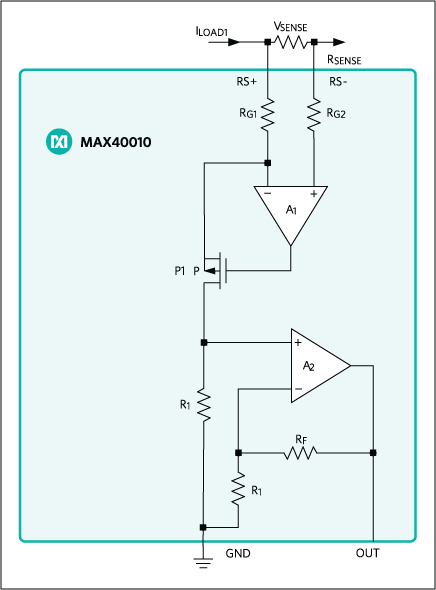

MAX40010单通道高侧精密电流检测放大器的输入共模电压范围为2.7V至76V，非常适合通信、汽车、数据中心和需要高压电流监控的其他系统。MAX40010的精度规格低于12µV（最大值）输入失调电压，增益误差低于0.1%（最大值）。通过提供精密的失调和增益误差规格，MAX40010支持检测非常小的检测/分流电阻，从而通过检测元件进一步提高系统效率和降低功耗。

MAX40010具有80kHz的小信号带宽和四个专门设计的增益选项（12.5V/V、20V/V、50V/V和100V/V）。该器件的电流检测输入通过EMIR滤波器抑制通信设备中存在的RF。

MAX40010的工作温度范围为-40°C至+ 125°C，采用6引脚、1mm x 1.5mm、0.5mm间距晶圆级封装(WLP)和SOT23 U6SN+1封装。

应用

• 汽车检测
• 基站和通信设备
• 电能管理
• 服务器背板/数据中心
• 太阳能电池板监控
