特性

• 人体模型(HBM) ESD:±4000 V
• 高共模输入电压范围
  • 工作电压范围：−2 V至+65 V
  • 耐压范围：-3 V至+68 V
• 缓冲输出电压
• 宽工作温度范围
  • Y级：−40°C至+125°C
  • H级：−40°C至+150°C
• 出色的交流和直流性能
  • 增益漂移：-10 ppm/°C（典型值）
  • 直流共模抑制比(CMRR)：120 dB（典型值）
• 通过汽车应用认证

产品详情和应用

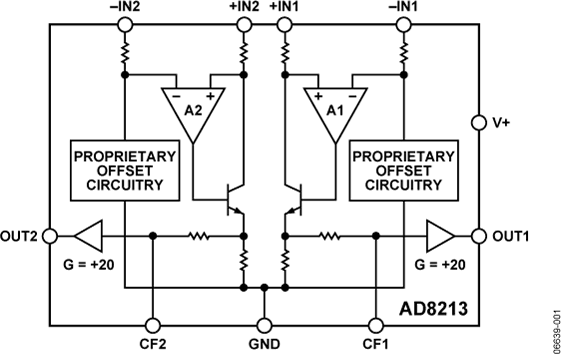

AD8213是一款双通道、精密电流检测放大器，设定增益为20 V/V，在整个温度范围内的最大增益误差为±0.5%。缓冲输出电压可以直接与任何典型转换器连接。无论是否采用5 V电源供电，在−2 V至+65 V范围内均具有出色的共模抑制性能。AD8213在分流电阻上执行单向电流测量，适合各种工业和汽车电子应用，如电机控制、电磁阀控制或电池管理等。

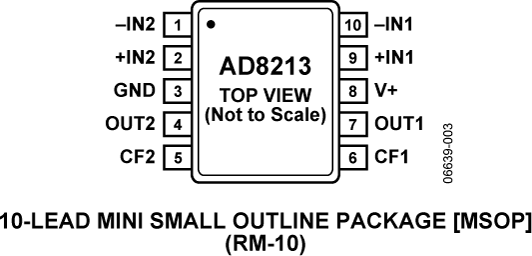

该器件采用特殊专用电路，以保证在0 mV至250 mV整个输入差分电压范围内均可以获得线性输出，无论是否存在共模电压。AD8213还具有附加引脚，用户可以在放大输入信号之前，通过接地的外部电容对其进行低通滤波。AD8213的工作温度范围为−40ºC至+125ºC，采用10引脚小型MSOP封装。
