ADI亚德诺 ADTR1101 产品介绍

2026-03-09 0次

特性

工作频率范围为 8.0GHz 至 12GHz
8.5GHz 至 11.5GHz 时典型发射状态 P_OUT 为 37dBm
8.5GHz 至 11.5GHz 时典型发射状态小信号增益为 35dB
8.0GHz 至 10.5GHz 时典型接收状态小信号增益为 23dB

耦合功率放大器输出用于功率检测
发射路径上集成射频功率检测器
接收路径上的集成限幅器

产品详情和应用

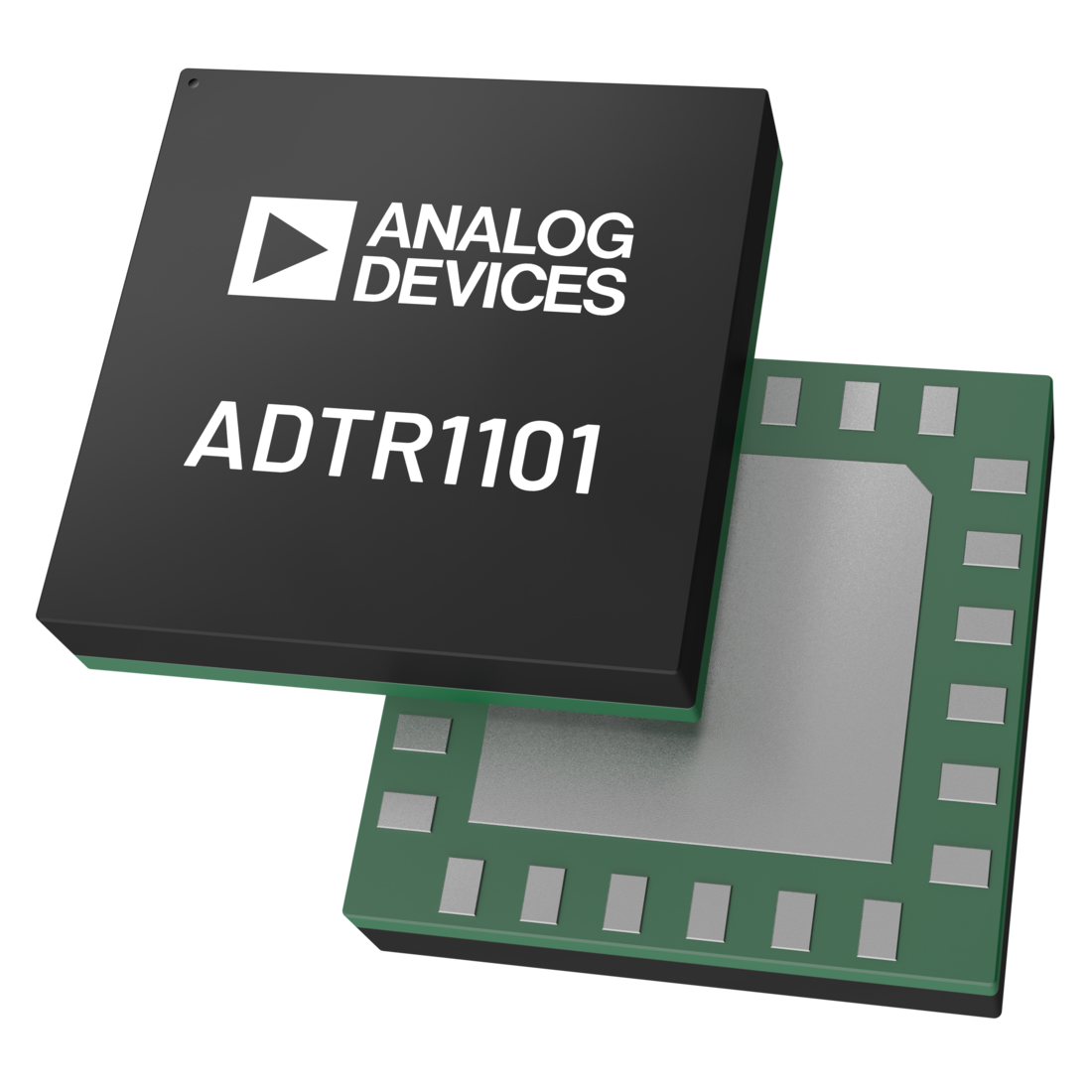

ADTR1101 是一款紧凑型 8.0GHz 至 12GHz 前端 IC，带有集成功率放大器、低噪声放大器 (LNA) 和反射式 SPDT 开关。这些集成功能使该设备成为相控阵天线和雷达应用的理想选择。该前端 IC 在 8.5GHz 至 11.5GHz 的发射状态下提供 37dBm 的输出功率 (P_OUT) 和 35dB 的小信号增益，在 8.0GHz 至 10.5GHz 的接收状态下提供 23dB 的小信号增益。该设备具有定向耦合器以及用于功率检测的模拟电压输出。此外，ADTR1101 还包括一个集成限制器，用于限制 LNA 的功率。RF 输入和输出 (I/O) 内部匹配至 50Ω。

应用

相控阵天线
军用雷达
气象雷达
通信链路
船用雷达
