特性

• 电流检测放大器

  • 快速阶跃响应：500ns
  • 低失调电压：200μV (最大值)
  • 低增益误差：0.2% (最大值)
• 内部 400mV 高精度基准
• 内部锁存比较器：

  • 上电复位功能
  • 快速响应时间：500ns
  • 总门限误差：±1.25% (最大值)
  • 两种比较器优先级选项
• 宽电源范围：2.7V 至 60V
• 电源电流：550μA
• 规格在 -40ºC 至 125ºC的温度范围

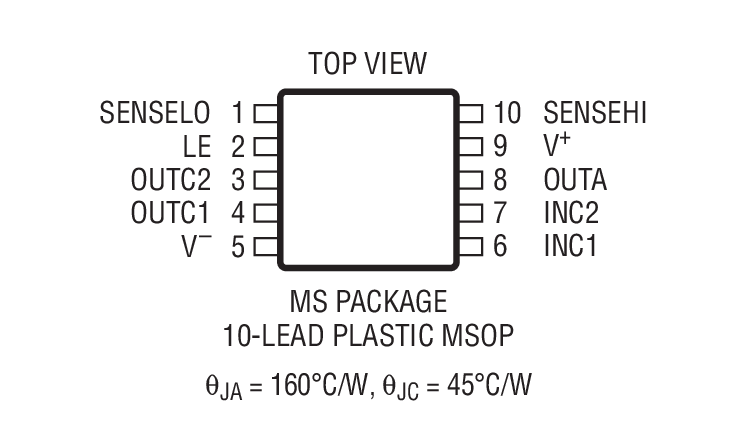

• 采用 10 引脚 MSOP 封装

产品详情和应用

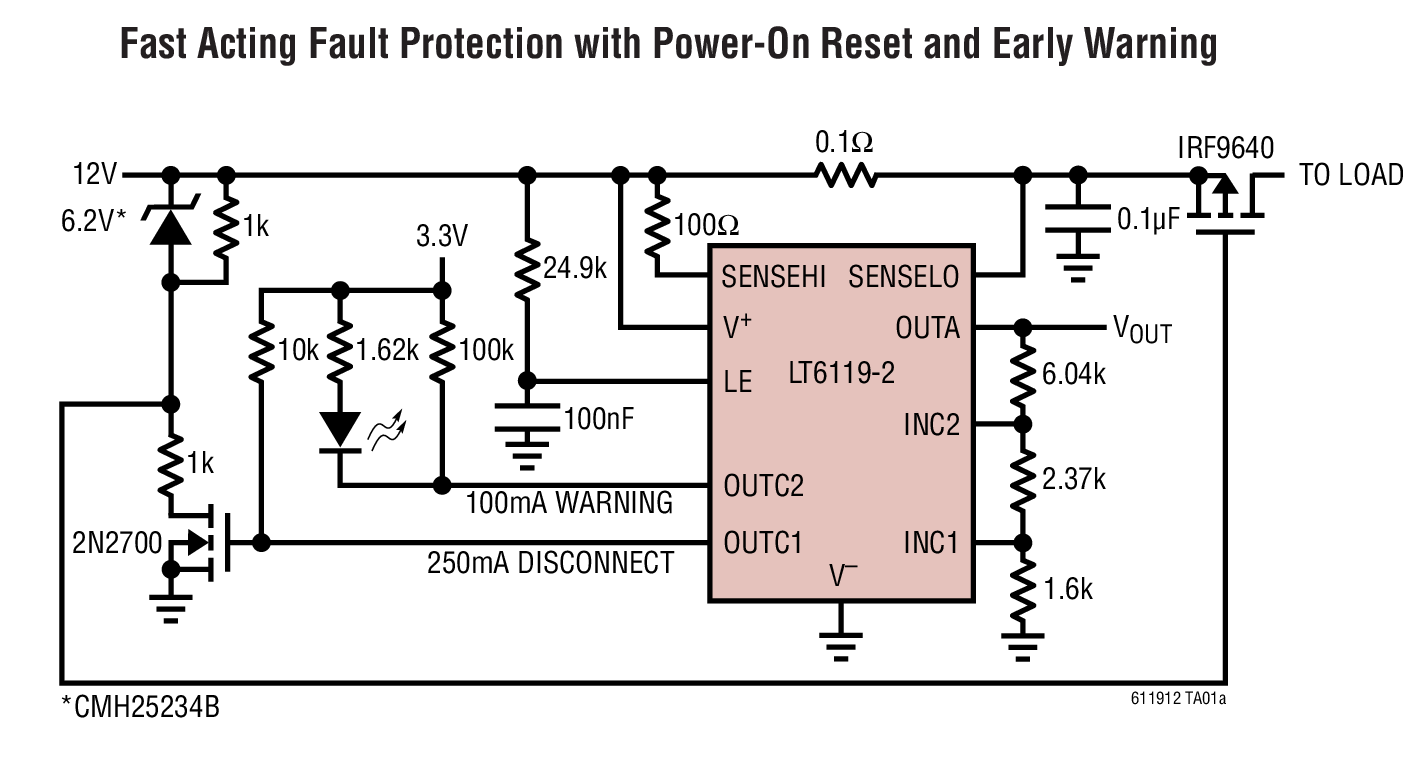

LT^®6119是一款完整的高压侧电流检测器件，其内置了一个高精度电流检测放大器、一个集成型电压基准和两个锁存比较器。LT6119 可提供两种版本。LT6119-1 以相反的极性连接比较器，而 LT6119-2 则以相同的极性连接比较器。比较器锁存功能可以启用或停用，而且比较器可配置为在上电时复位。比较器的输入和漏极开路输出独立于电流检测放大器。比较器跳变点和放大器增益利用外部电阻器进行配置。

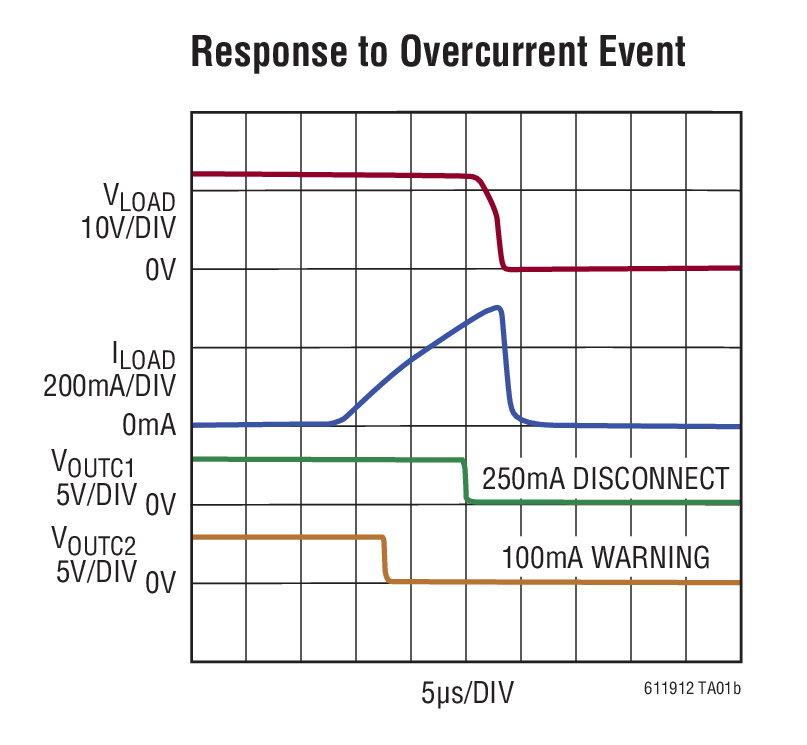

LT6119 的总传播延迟通常仅为 1.4μs，因而可实现针对过流和欠流情况的快速反应。1MHz 带宽使得 LT6119 能够用于诸如电机控制等关键型应用中的误差检测。比较器的高门限准确度，再加上锁存两个比较器的能力，确保了 LT6119 能够捕捉高速事件。

LT6119 全面规格在 -40ºC 至 125ºC的工作温度范围，从而使其成为工业和汽车应用的合适之选。LT6119 采用小型 10 引脚 MSOP 封装。

• 过流、欠流和故障检测
• 电流并联测量
• 电池监测
• 电机控制
• 汽车监视和控制
• 工业控制
