特性

• 支持通用3.5mm插孔类型，可实现广泛的应用
  • CTIA和OMTP耳机自动配置
  • 支持MEMS麦克风
  • 50mΩ接地开关
• 通过3.5mm插孔供电，延长配件使用时间
  • 供电配件/耳机检测
  • 通过旁路开关为配件供电，例如ANC耳机
  • 供电配件模式下提供可编程按钮检测
• 为配件数据通信提供新路径
  • 通过3.5mm插孔进行电力线通信
  • 电源模式下提供双向数字数据通信
  • 支持新出现的配件类型
• 通过引入自动音量调节提供舒适的声音
  • 基于精密耳机阻抗的自适应音量控制
  • 误插入检测
• 采用节省电路板空间的小尺寸
  • 1.65mm x 2.05mm 4 x 5阵列20引脚0.4mm间距WLP封装

产品详情和应用

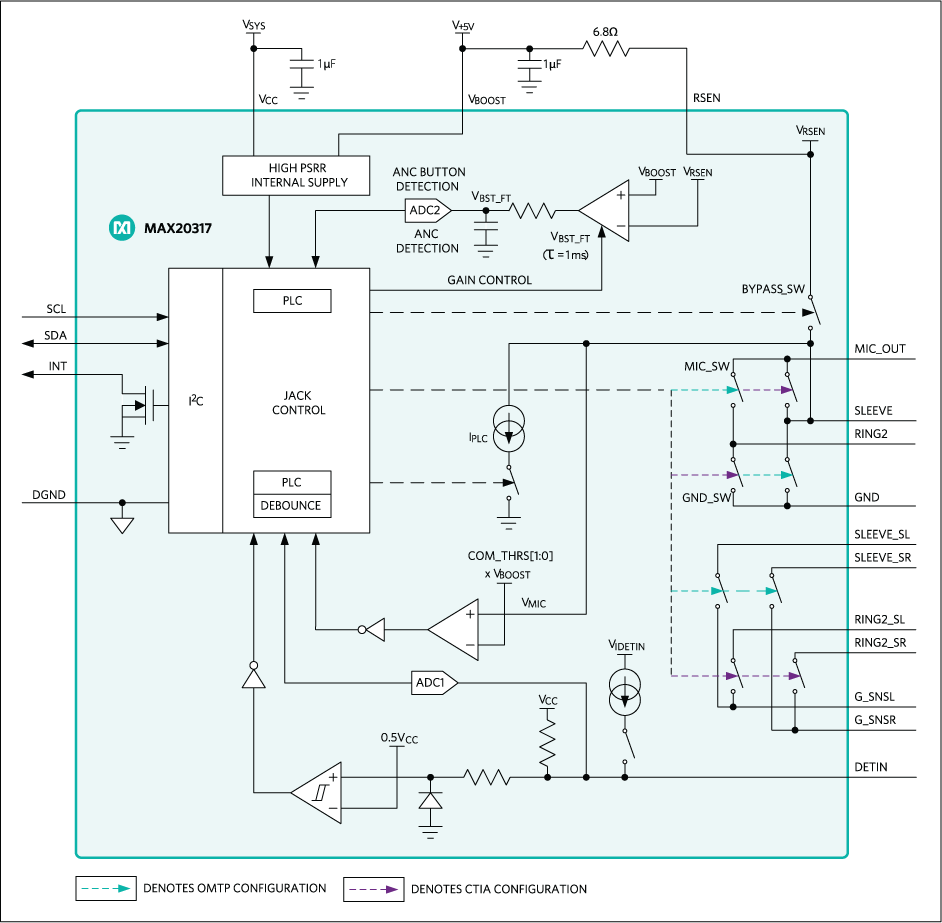

MAX20317是一款I²C可控、通用3.5mmØ配件管理IC。该器件提供通用插孔接口解决方案，以及用于有源降噪(ANC)耳机等供电配件的电源管理和接口控制的紧凑型解决方案。

MAX20317利用高精度、三通道电流源8位ADC自动测量耳机阻抗。检测阻抗后，该器件还会检测耳机何时处于CTIA或OMTP配置，并自动配置SLEEVE和RING2端子以正确连接麦克风和接地线。

当施加升压电源时，MAX20317可以检测ANC耳机的存在。当ANC耳机被检测到并启用时，按钮按下监控电路会激活并通过对检测电阻上的压降进行检测来标记按钮按下操作。

MAX20317为耳机提供电力线通信工具，以与主机交换数据。

MAX20317具有来自连接器SLEEVE和RING2端子的两个独立接地检测输入，为音频编解码器提供高接地隔离度。

MAX20317采用节省空间的20引脚、0.4mm间距、1.65mm x 2.05mm、晶圆级封装(WLP)，可在-40°C至+85°C扩展级温度范围内工作。

应用

• 笔记本电脑
• 平板手机
• 智能手机
• 平板电脑
