ADI亚德诺 ADTR1104 产品介绍

2026-03-09 0次

特性

工作频率范围为 8.0GHz 至 12GHz
8.5GHz 至 10.5GHz 频段的典型发射状态 P_OUT 功率为 39.5dBm
在 8.5GHz 至 10.5GHz 频段，典型发射状态下小信号增益为 35dB。
8.0GHz 至 10.5GHz 时典型接收状态小信号增益为 23dB

耦合功率放大器输出用于功率检测
发射路径上集成 RF 功率检波器
接收路径上的集成限幅器

产品详情和应用

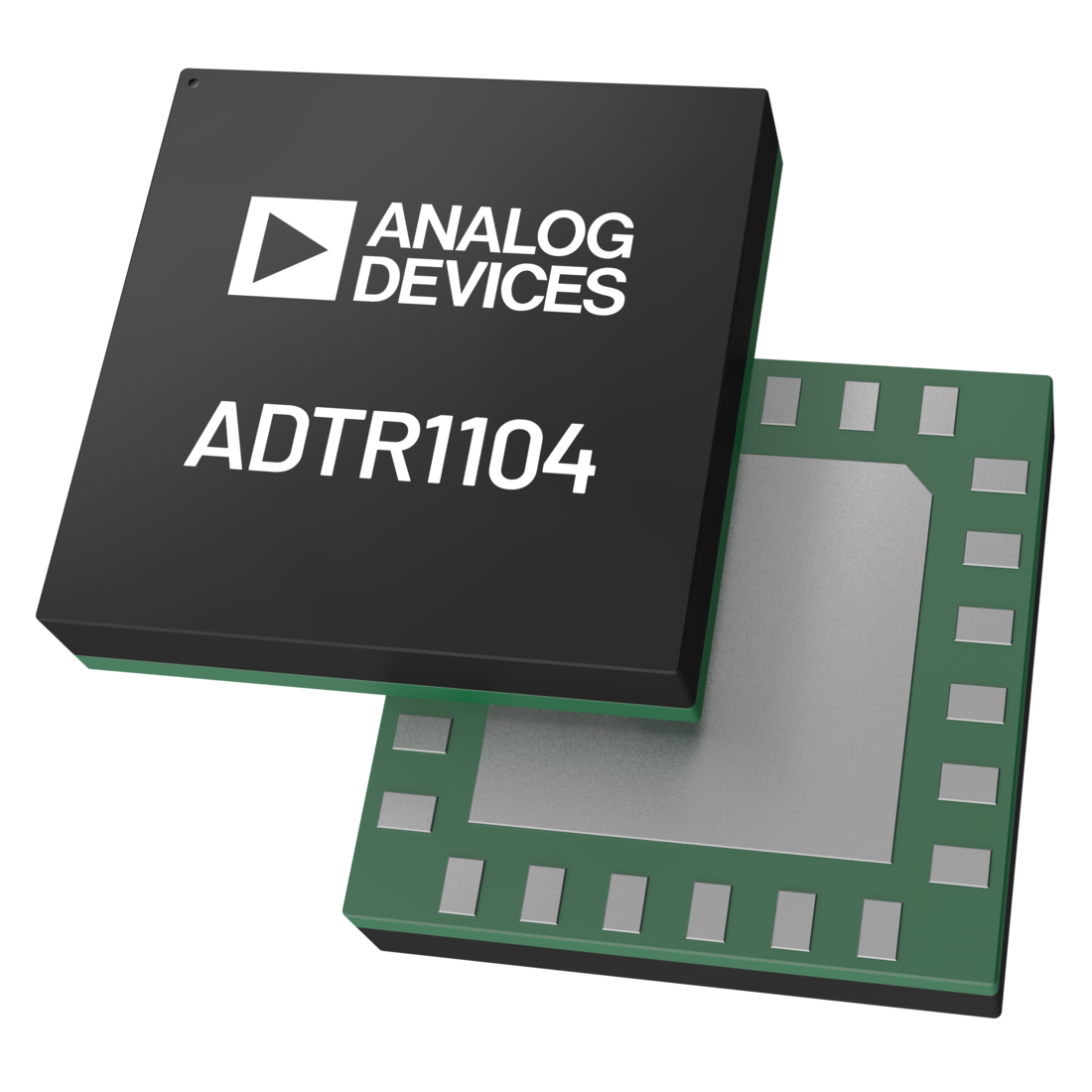

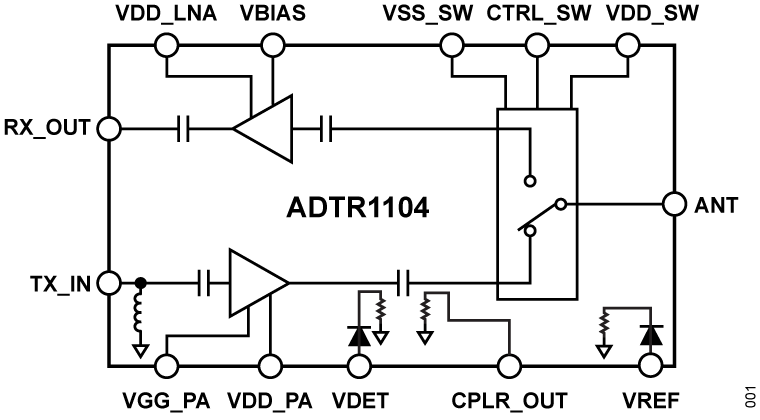

ADTR1104 是一款紧凑型 8.0GHz 至 12GHz 前端 IC，带有集成功率放大器、低噪声放大器 (LNA) 和反射式 SPDT 开关。这些集成功能使该套件成为相控阵天线和雷达应用的理想选择。前端 IC 在 8.5GHz 至 10.5GHz 的发射状态下，典型输出功率 (POUT) 为 39.5dBm，典型小信号增益为 35dB；ADTR1104 在 8.0GHz 至 10.5GHz 的接收状态下，典型小信号增益为 23dB。该套件具有定向耦合器以及用于功率检测的模拟电压输出。此外，ADTR1104 还包含一个集成限幅器，用于限制 LNA 的功率。RF 输入和输出 (I/O) 内部匹配至 50Ω。

有关 ADTR1104 的更多信息，请联系 TR.Modules@analog.com。
