特性

• 具有透明和自动切换特性的 CC 和 CV 电池测试和化成模式，适用于 20 Ah 或以下的系统
• 精确测量电压和电流
• 独立的反馈控制块
• 经过工厂微调的高精度仪器仪表和差分放大器
  • 电流感应仪器放大器增益：66 V/V
  • 电压感应差分放大器增益：0.4 V/V
• 不同温度下的稳定性：失调电压漂移 <0.6 μV/°C（最小值）
• 增益漂移：<3 ppm/°C（最大值）
• 电流感应 CMRR：120 dB（最小值）
• 常见 SMPS 控制，用于充电/放电
• 内部斜坡电压具有高 PWM 线性度
• 50 kHz 至 300 kHz 用户控制的开关频率
• 同步输出或输入，相移可调
• 可编程软启动

产品详情和应用

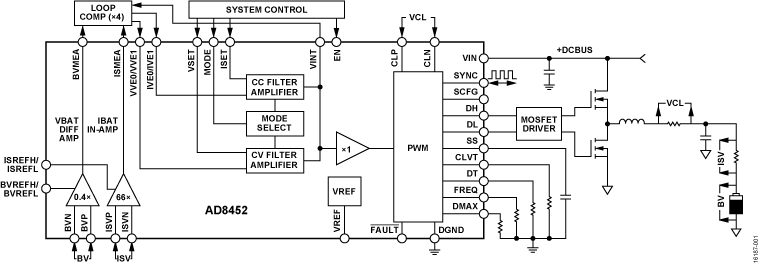

AD8452 将精密模拟前端控制器和开关模式电源 (SMPS) 脉宽调制器 (PWM) 驱动器组合到单一的硅芯片平台中，以实现大规模电池测试和化成生产。精密仪器放大器以优于 ±0.1% 的精度测量电池充电/放电电流，同样精确的差分放大器测量电池电压。内部激光微调电阻器网络确定仪器放大器和差分放大器增益（分别为 66 V/V 和 0.4 V/V），确保 AD8452 在额定工作温度范围内性能稳定。

通过对 ISET 和 VSET 输入应用精确控制电压，确定所需的电池循环电流和电压电平。将会检测实际的充电和放电电流电平（通常由大功率高精度并联电阻器进行检测），其值按照系统参数仔细选择。恒流 (CC) 和恒压 (CV) 集成环路之间的切换是即时自动完成的，并且对观察者完全透明。MODE 输入端如果是逻辑高电平，则会选择充电或放电模式（高电平为充电，低电平为放电）。

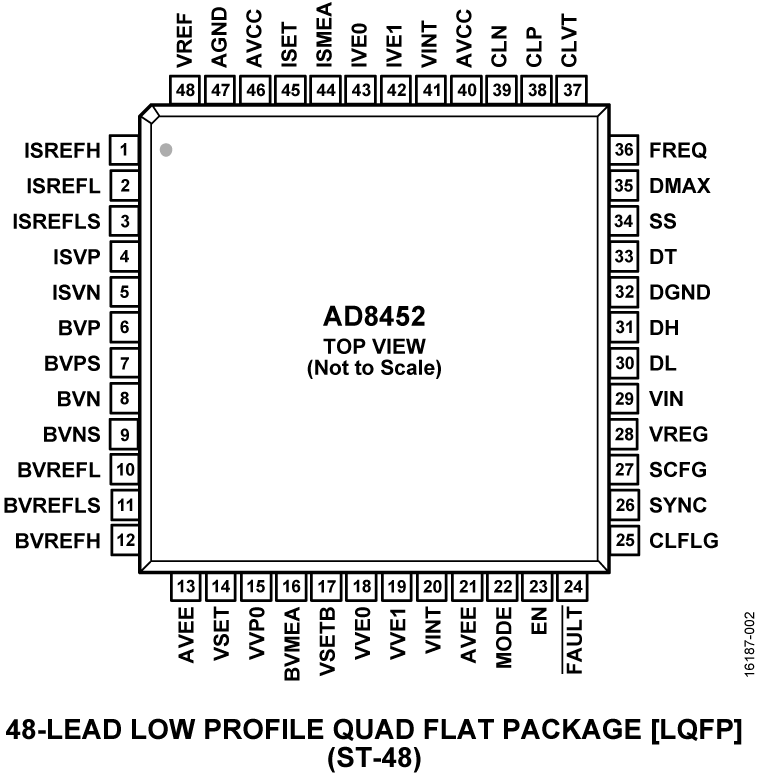

AD8452 采用额定工作温度范围为 −40°C 至 +85°C 的 48 引脚 7 mm × 7 mm × 1.4 mm LQFP 封装，此封装不仅节省空间，还能提供出色的性能、功能和总体可靠性，因而简化了设计。

应用

• 电池化成和测试
• 具有回收功能的高效电池测试系统
• 电池调节（充电和放电）系统
