特性

• 为两个2线霍尔传感器提供电源电流和接口电路
• 5.5V至18V工作电压范围
• 可承受高达60V瞬态电压，有效保护霍尔传感器
• 低功耗关断模式有效降低功耗
• 经过滤波的数字输出
• 提供霍尔传感器电流的镜像模拟输出
• 为霍尔传感器输入提供对地短路保护
• 从关断、对地短路状态上电或重新启动后具有霍尔传感器屏蔽时间
• 霍尔传感器与MAX9621之间允许±3V的地电位差
• 所有引脚提供±2kV的人体模式ESD保护和±200V的机器模式ESD保护
• 3mm x 5mm、10引脚µMAX封装

产品详情和应用

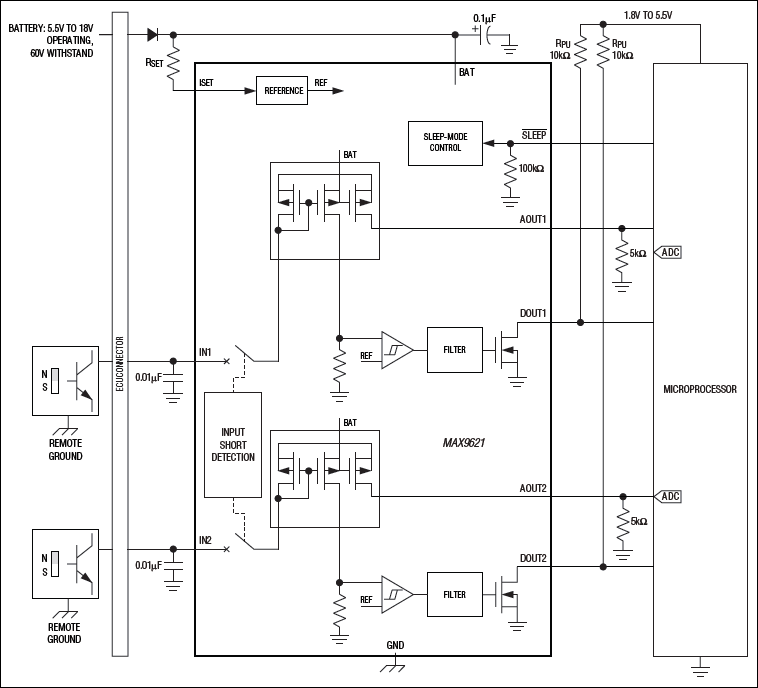

MAX9621是Maxim霍尔传感器接口系列产品(现有器件为MAX9921)的新成员。MAX9621提供单芯片方案，用于连接两个2线霍尔传感器和低压微处理器(µP)，提供数字输出(用于霍尔开关)或模拟输出(用于线性传感器)，或者是两种信号。

MAX9621能够承受BAT端高达60V的瞬态电压，有效保护霍尔传感器。标称电源电压范围为5.5V至18V。如果BAT电源上升至18V以上，MAX9621将关断输出至霍尔传感器的电流。当检测到对地短路故障状态时，关断输出至霍尔传感器的电流，并以零电流模拟输出和高电平数字输出指示故障状态。

MAX9621在霍尔传感器上电或重新启动后，具有最小50µs的屏蔽时间。漏极开路数字输出兼容于最高5.5V的逻辑电平。

MAX9621采用3mm x 5mm、10引脚µMAX®封装，工作于-40°C至+125°C温度范围。

应用

• 车锁控制
• 汽车天窗
• 点火钥匙
• 座位移动控制
• 汽车安全带扣锁
• 测速
• 驾驶杆
• 车窗升降控制
