特性

• 高精度流量测量，用于计费和漏泄检测
  • 时间数字转换精度高达20ps
  • 测量量程高达8ms
  • 双通道：单停止通道
• 高精度温度测量，用于精密热量和流量计算
  • 可支持多达四个2线传感器
  • 支持PT1000和PT500 RTD
• 器件和总系统功耗较低，电池寿命最大化
  • ToF测量时仅消耗5μA电流；占空比测温模式下，功耗小于125nA
  • 事件定时模式减小主控制器开销，最大程度降低系统功耗
  • 2.3V至3.6V单电源工作
• 高度集成方案将元件数量降至最小，降低BOM成本
  • 8 KB非易失闪存，用于数据记录
  • 内置实时时钟
  • 小尺寸、5mm x 5m、32引脚、TQFP封装
  • -40°C至+85°C工作温度范围

产品详情和应用

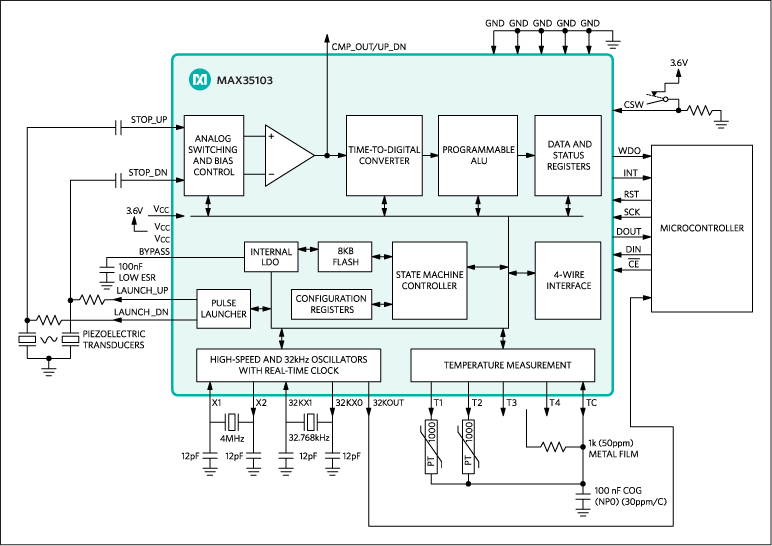

MAX35103为时间数字转换器，内置放大器和比较器，为超声热量表和流量计提供低成本模拟前端。器件与MAX35101类似，但平均功耗大约为后者的一半，事件定时模式下的最大ToF测量频率从2Hz增大至16Hz。

器件的时间测量精度为20ps，具有自动传播时间(ToF)测量功能，简化液流计算。

器件的平均功耗极低，ToF测量模式下，仅消耗5.5μA电流；占空比测温模式下，功耗小于125nA。

应用

• 超声煤气表
• 超声热量表
• 超声水表
