特性

• 小尺寸10mm x 10mm TQFN封装内集成了8通道LNA、VGA、AAF以及CWD混频器
• 与带有LNA、VGA和AAF、采用10mm x 10mm TQFN封装的MAX2077引脚兼容
• R_IN = R_S = 200Ω时具有2.4dB超低通道噪声系数
• 5MHz、20dB增益下具有23nV/低输出参考噪声，68dB**宽带SNR，提供极佳的二次谐波成像
• 5MHz、1V_P-P输出信号、1kHz频偏，增益为20dB时，具有140dBc/Hz的近载波SNR，强杂波环境下能够提供出色的低速PW和彩超检测多普勒灵敏度
• 常规成像模式下，每通道(LNA、VGA以及AAF)具有64.8mW超低功耗(CWD模式下每通道功耗为234mW)
• 可选择有源输入阻抗匹配：50Ω、100Ω、200Ω和1kΩ
• 较宽的输入电压范围：高LNA增益模式下330mV_P-P、低LNA增益模式下550mV_P-P
• 集成可选择的3极点9MHz、10MHz、15MHz及18MHz巴特沃斯AAF
• 快速恢复、低功耗模式(< 2µs)
• 集成了高动态范围的CWD波束成型器，在1.25MHz 200mV_P-P输入杂波信号、1kHz频偏时，具有154dBc/Hz的近载波SNR

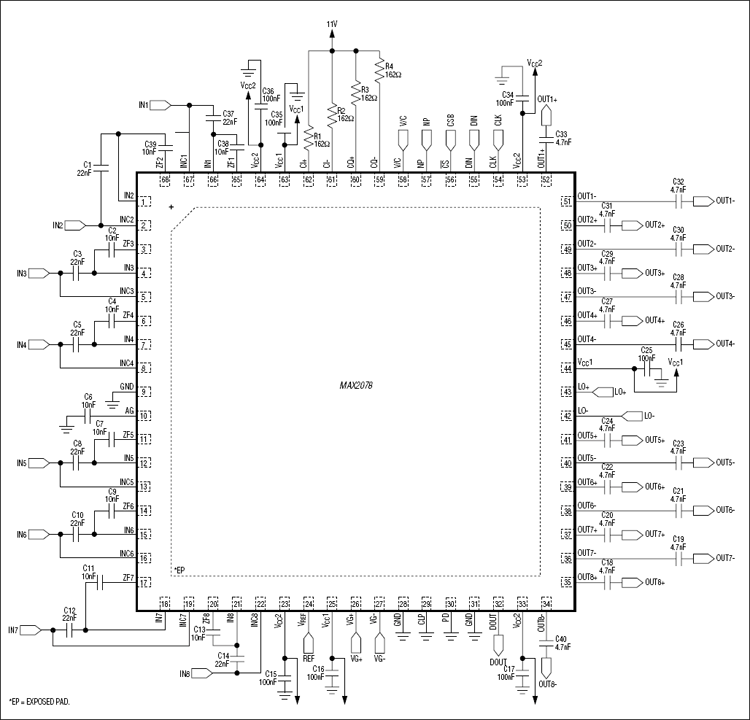

产品详情和应用

MAX2078八通道超声前端是完全集成的双极型、高密度、八通道超声接收器，优化用于低成本、多通道、高性能便携及车载超声系统。这款易于使用的IC允许用户以较小的空间和功耗实现高端2D、PW以及CW多普勒(CWD)成像。结构紧凑的成像接收机包括低噪声放大器(LNA)、可变增益放大器(VGA)、抗混叠滤波器(AAF)，R_S = R_IN = 200Ω时具有2.4dB超低噪声系数，每通道功耗仅为64.8mW。完备的超声成像接收通道针对二次谐波成像进行优化，输出信号为1V_P-P 5MHz时，二次谐波失真为-64dBFS。双极型超声前端经过优化，可以获得优异的低速PW和彩色流体多普勒检测灵敏度，并在5MHz 1V_P-P杂波输出、1kHz频偏下，具有140dBc/Hz的近载波SNR。

器件完全集成了高性能、可编程CWD波束成型器。在强杂波环境下，每个通道独立的I/Q混频器可以对CWD灵敏度进行优化，在1.25MHz 200mV_P-P输入杂波信号、1kHz频偏时，具有154dBc/Hz的近载波SNR。

MAX2078八通道超声前端采用带有裸焊盘的小尺寸10mm x 10mm、68引脚薄型QFN封装，工作温度范围为0°C至+70°C。

应用

• 医疗超声成像
• 声纳系统
