ADI亚德诺 ADRF5534 产品介绍
2026-03-09
0次
特性
- 集成式 RF 前端
- LNA 和高功率硅 SPDT 开关
- 片内偏置和匹配
- 单电源供电
- 增益：3.6 GHz 时为 35.5 dB（典型值）
- 增益平坦度：25°C 下为 1.5 dB（400 MHz 带宽）
- 低噪声指数：3.6 GHz 时为 1.3 dB（典型值）
- 低插入损耗：3.6 GHz 时为 0.8 dB（典型值）
- TCASE = 105°C 时具有高功率处理能力
- 整个生命周期
- LTE 平均功率 (8 dB PAR)：37 dBm
- 单一事件（运行时间 <10 秒）
- LTE 平均功率 (8 dB PAR)：39 dBm
- 整个生命周期
- 高输入 IP3：−4 dBm
- 低电源电流
- 接收操作：5 V 时为 120 mA（典型值）
- 传输操作：5 V 时为 15 mA（典型值）
- 正逻辑控制

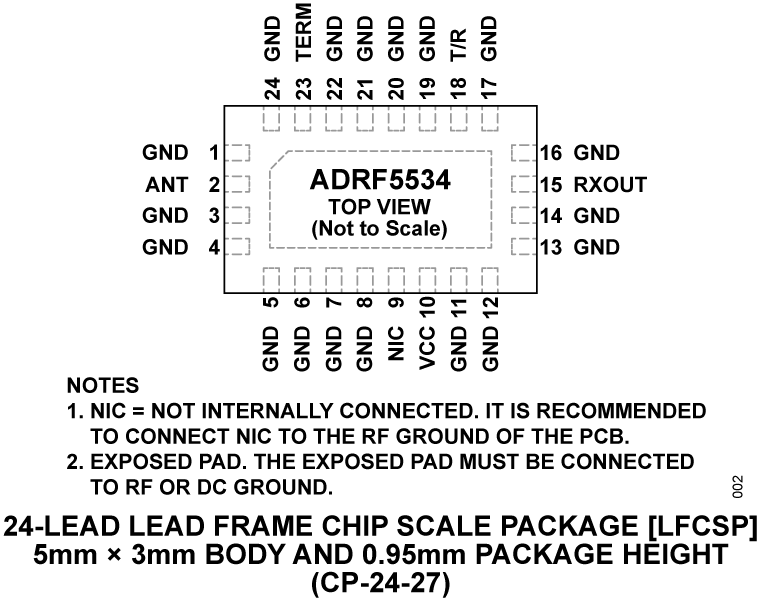

- 5 mm × 3 mm 24 引脚 LFCSP 封装
产品详情和应用

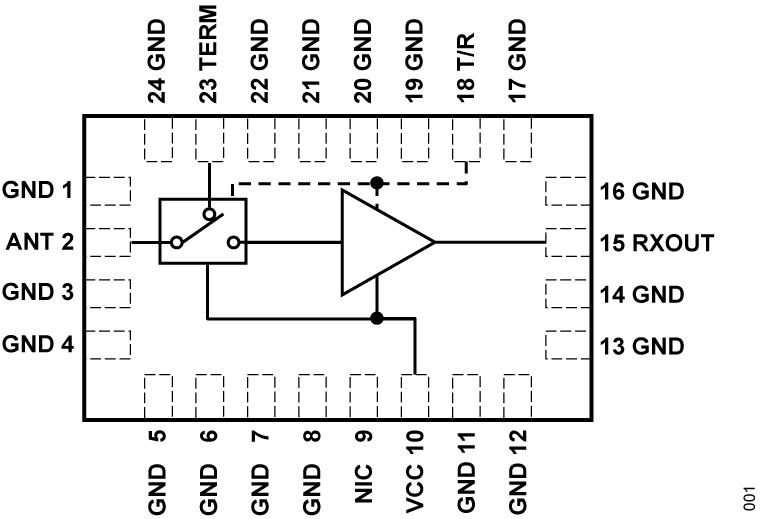

ADRF5534 是一款集成 RF 的前端多芯片模块，设计用于时分双工 (TDD) 应用。该套件的工作频率为 3.1 GHz 至 4.2 GHz。ADRF5534 配置有 LNA 和一个大功率硅 SPDT 开关。
在 3.6 GHz 的接收过程中，LNA 提供 1.3 dB 的低噪声指数 (NF) 和 35.5 dB 的高增益，并且具有 −4 dBm 的三阶交调截点 (IIP3)。
在发射过程中，该开关提供 0.8 dB 的低插入损耗，并在整个生命周期内处理 37 dBm 的长期演进 (LTE) 平均功率（8 dB 峰值至平均值比 (PAR)），而在单一事件（<10 秒）LNA 保护模式下为 39 dBm。
该套件采用符合 RoHS 标准的紧凑型 5 mm × 3 mm 24 引脚 LFCSP 封装。
