特性

• BAT电源端及霍尔输入端可承受高达60V的电压瞬变
• 工作电压范围为6V至18V
• 为两个2线霍尔传感器提供电流及接口
• 误差输出可对霍尔输入及BAT电压进行诊断
• 将霍尔传感器同电源瞬变隔离，使其免受过压损坏
• 霍尔输入具有对地短路保护
• 霍尔传感器的电流上升斜率为4mA/µs
• 输出使能控制支持多个MAX9921的输出复用
• 霍尔传感器输出滤波
• 霍尔传感器上电或重启时具有故障屏蔽时间
• 低压关断功能，由OE及DIAG输入控制
• 霍尔传感器与MAX9921之间允许±2V的地电位偏差

产品详情和应用

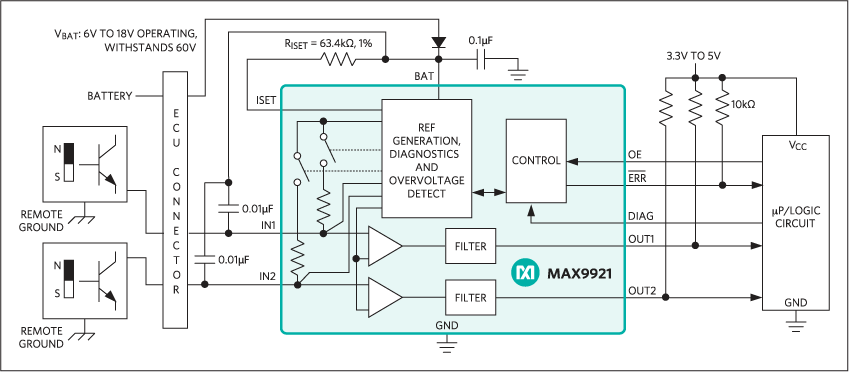

MAX9921为双路用于2线霍尔传感器与低压微处理器(µP)连接的单芯片解决方案。该器件可为2个霍尔传感器提供电流并对该电流进行监测，对检测电流进行滤波，并输出相应的逻辑电平。

MAX9921包含了输入诊断和故障保护功能。这些特性使器件可以检测到输入开路、输入与电池短路、输入与地短路等故障。如果MAX9921在IN1或IN2端检测到上述故障中的任何一种，则切断相应输入的供电电流。

当BAT电源出现高达60V的电压瞬变时，MAX9921可保护霍尔传感器免受损坏，正常工作电压范围为6V至18V。如果电池电压超出范围，MAX9921则切断提供给霍尔传感器的电流。

在霍尔传感器上电或重新启动后，MAX9921提供了80µs的屏蔽时间。开漏逻辑输出与高达5.5V逻辑电平兼容。

MAX9921采用小型10引脚µMAX®封装，工作在-40°C至+125°C的汽车级温度范围。

应用

• 门控模块
• 汽车天窗
• 电动车窗控制器
• 电动转向板
• 座位移动控制
• 汽车安全带扣锁
• 车窗升降控制
