ADI亚德诺 LTC6563 产品介绍

2026-03-09 0次

特性

600MHz–3dB带宽，具有0.5pF输入电容
100Ω差分负载下高达2V_P-P摆幅的差分输出
提供输出MUX的内置高速ADC驱动器
可选22.2/16.7/11.1/5.55kΩ跨阻增益
1.8pA/3.7pA√Hz输入电流噪声密度100MHz/600MHz (0.5pF)
65nA_RMS集成折合到输入端的电流噪声（600MHz，0.5pF）

较大的线性输入电流范围：0μA至90μA
大瞬态过载电流>1A峰值

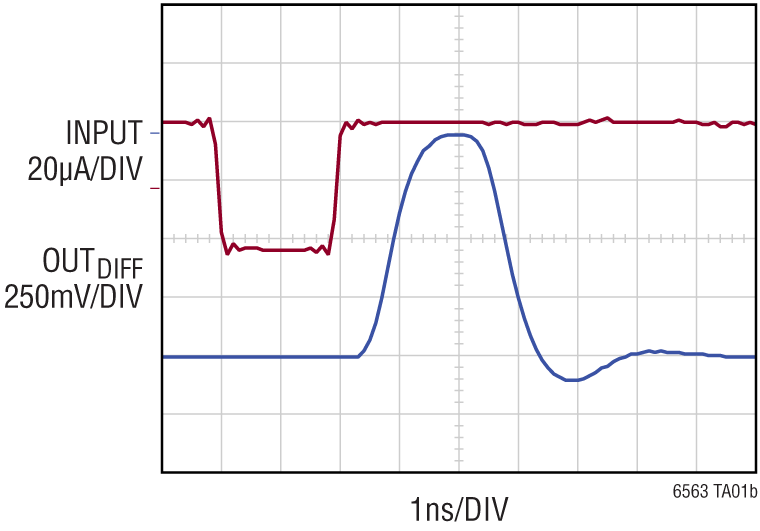

快速过载恢复：2.5ns
快速通道切换：10ns
功耗：194mW至325mW(3.3V)，随输出模式而变化（关断时为13mW）
输出多路复用允许使用多个LTC6563以创建8、12、16…32通道解决方案

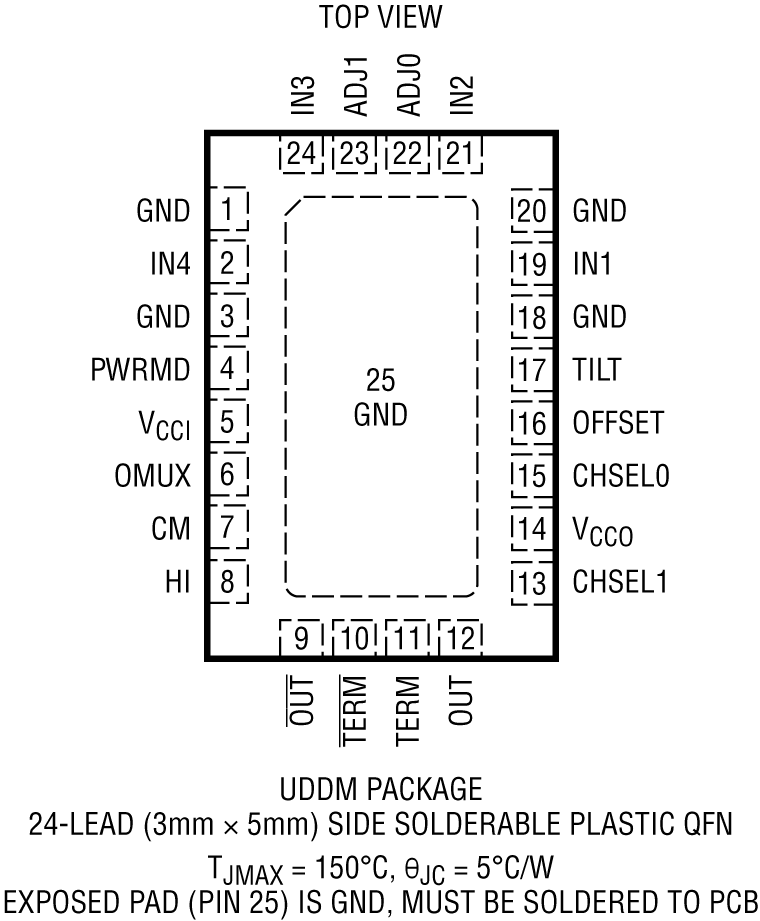

3mm × 5mm 24引脚QFN封装，可湿翼
通过AECQ-100 1级认证

产品详情和应用

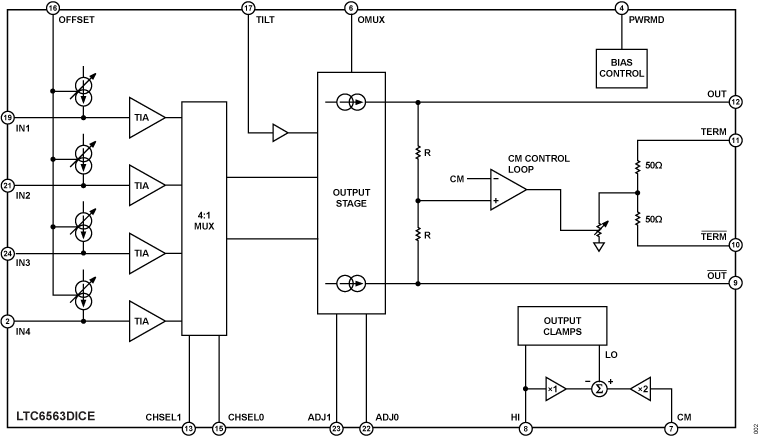

LTC6563是一款低噪声四通道跨阻放大器(TIA)，具有600MHz带宽。LTC6563 TIA具有低噪声、宽线性范围和低功耗特性，非常适合采用雪崩光电二极管(APD)和光电二极管(PD)的LIDAR接收器。该放大器具有可选的22.2/16.7/11.1/5.55kΩ跨阻增益 (RT) 和90μ线性输入电流范围。它采用具有0.5pF总输入电容的APD，输入电流噪声密度为1.8pA/√Hz（100MHz时）和3.7pA/√Hz（600MHz时）。根据输出模式，LTC6563采用3.3V电源供电，其功耗在194mW和325mW之间。内部4:1 MUX简化了系统设计。此外，外部多路复用能力支持多达64通道的通道扩展，从而节省空间和功耗。LTC6563具有快速过载恢复和快速通道切换功能，使其非常适合集成多个APD的LIDAR接收器。内置高速差分ADC驱动器在驱动100Ω外部差分负载时摆幅高达2V_P-P。

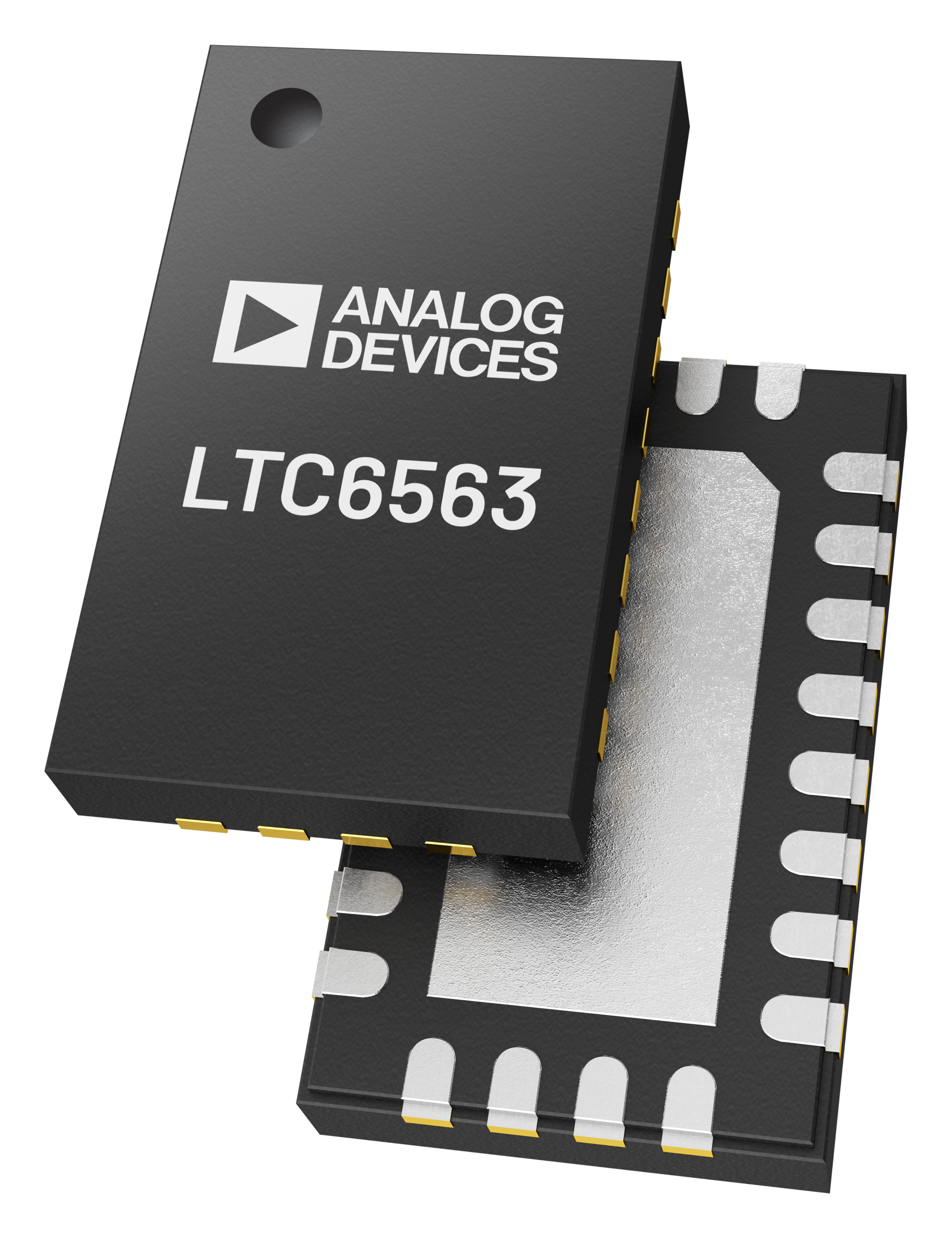

LTC6563采用3mm × 5mm 24引脚裸露焊盘QFN封装，带可润湿侧翼。

应用

汽车LIDAR接收器
工业LIDAR接收器
