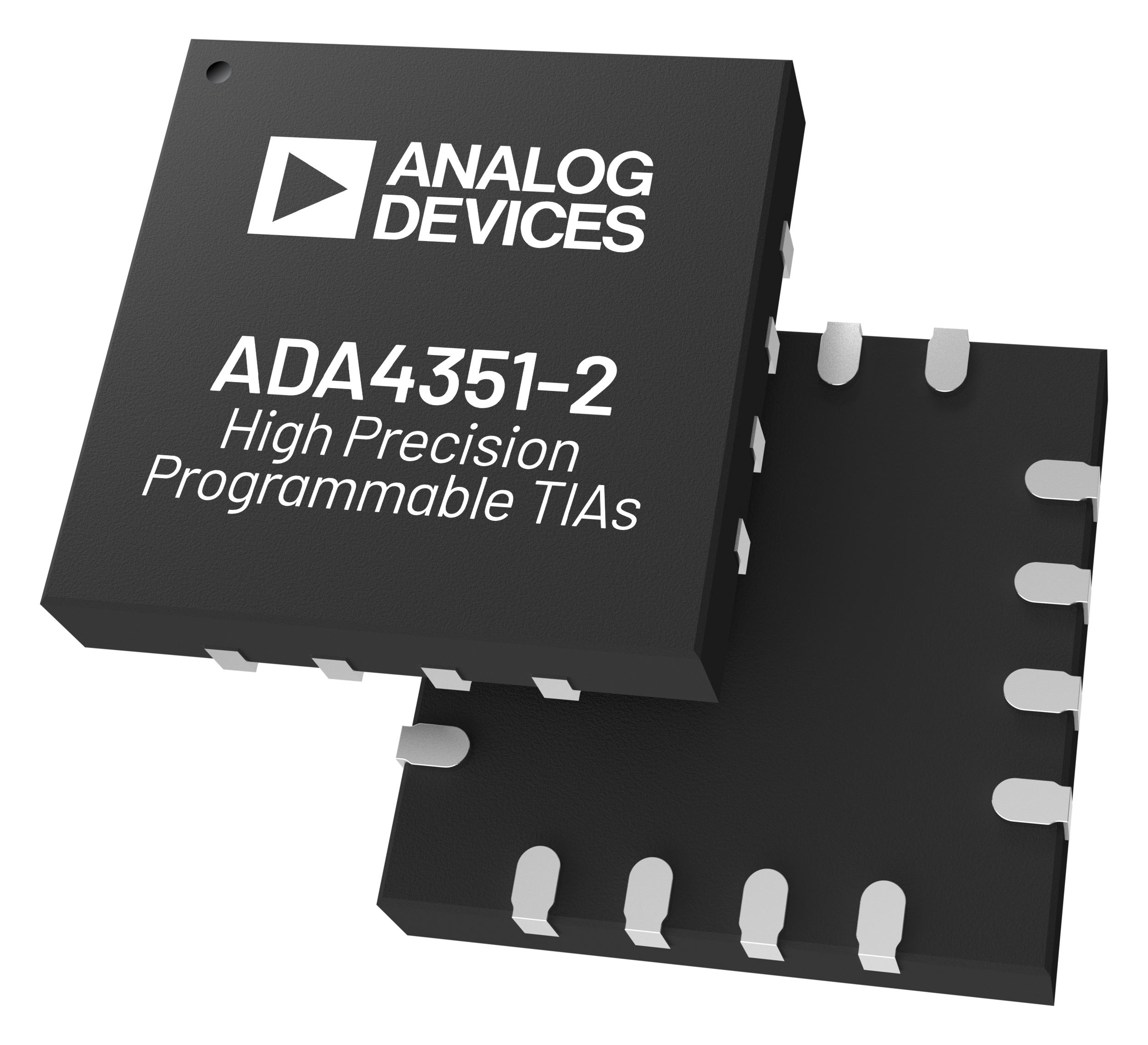

ADI亚德诺 ADA4351-2 产品介绍
2026-03-09
0次
特性
- 小尺寸、双通道、完整PGTIA和AFE解决方案
- 小尺寸封装：16引脚LFCSP，3 mm × 3 mm
- 集成开关，每通道2个外部增益
- 从皮安级到毫安级的宽输入电流动态范围
- 出色的直流精度
- 低失调电压：±100 μV（最大值，25°C）
- 低失调电压漂移：±0.85 μV/°C（最大值，−40°C至+125°C）
- 低输入偏置电流：±9 pA（最大值，25°C）
- 低关断漏电流：±90 pA（最大值）（−40°C至+125°C）
- 新集成架构消除了开关电阻引起的增益误差
- 单电源供电：+2.7 V至+5.5 V（双电源供电：±1.85 V至±2.75 V）
- 宽增益带宽积：8.5 MHz
- 宽工作温度范围：−40°C至+125°C
产品详情和应用
ADA4351-2是一款紧凑型、单芯片、双通道、精密、可编程增益跨阻放大器(PGTIA)。ADA4351-2是一款突破性解决方案，可在宽动态范围内准确测量小电流。在−40°C至+125°C的宽温度范围内，ADA4351-2具有高精度，因此用户能够在室温下对终端设备进行一次校准，从而节省测试时间和成本。ADA4351-2每个通道集成了两个低关断漏电流开关，并且可使用两个用户可选的外部电阻对增益进行编程，以提供灵活紧凑、功能齐全的PGTIA解决方案。凭借单独的模拟和数字电源，ADA4351-2的放大器可以采用双极性电源供电，而集成逻辑电平转换可使数字接口保持以地为基准。此外，ADA4351-2具有稳健的输出级和低噪声，可以直接驱动16位精度模数转换器（ADC，例如AD4696），提供完整的模拟前端(AFE)，以满足极富挑战性的精密电流测量应用的需求。
ADA4351-2采用3 mm × 3 mm LFCSP封装，相对于使用独立运算放大器和开关的分立式设计，印刷电路板(PCB)面积缩小了高达70%。此外，LFCSP背面没有裸露焊盘(EPAD)，无需通孔，便于在器件下方PCB的所有层上进行布线，以进一步缩小电路板面积并提供超紧凑的PGTIA和AFE解决方案。
应用
- 精密电流-电压（I至V）转换
- 可编程增益TIA
- 光电探测器接口和放大
- 光纤网络设备
- 光功率测量
- 仪器仪表——光谱分析和色谱分析
- 精密数据采集系统(DAQ)
