ADI亚德诺 ADL5309 产品介绍
2026-03-09
0次
特性
- 188 dB 电动态范围和 94 dB 光动态范围
- 双通道电流输入，用于直接光增益测量
- 准确调整对数响应：
- 200 mV/decade 对数斜率
- 对数一致性误差 ±0.4 dB（温度范围内）
- 在 70°C 时调整偏移以减少暗电流
- 集成式 LDO：60 Hz 和 100 pA 输入电流时 PSRR 为 26 dB（VCC = 3.0 V）
- I2C可调：
- 光电二极管偏置电压
- 低输入电流下噪声与响应时间之间的权衡
- 集成式 14 位 ADC
- 需要非常少的外部元件

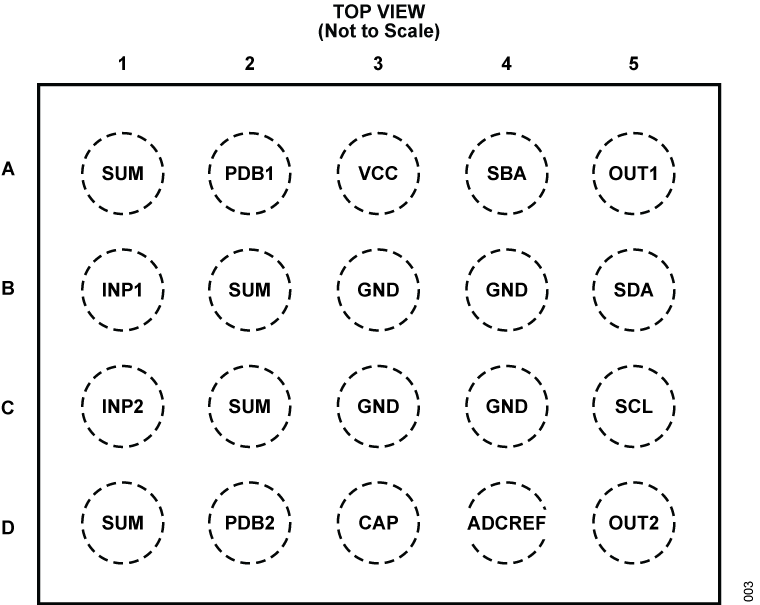

- 2.040 mm × 1.640 mm，20引脚WLCSP
产品详情和应用

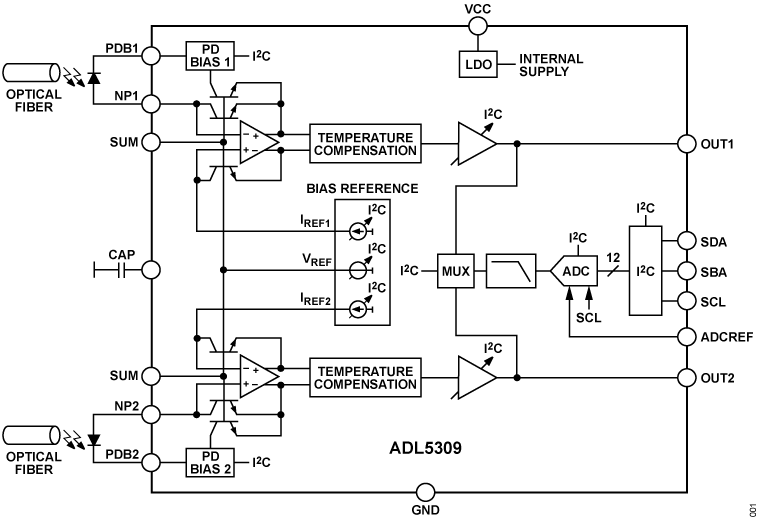

ADL5309 包含双单片对数跨阻放大器，针对测量光纤系统中的低频和宽动态范围光信号功率进行了优化。
该器件产生高精度、温度补偿输出电压，该输出电压与 INP1 和 INP2 引脚的输入电流与内部产生的参考电流之比的对数成比例。对数斜率和截距均分别准确调整为 200 mV/dec 和 10 pA 的标称值。低阻抗 OUT1 和 OUT2 对数输出能够驱动各种模数转换器 (ADC) 和其他电路。
OUT1 和 OUT2 输出的数字表示可通过 IC 间总线 (I2C) 接口获得。通过 I2C 接口控制的 14 位逐次逼近寄存器 (SAR) ADC 与内置数字温度传感器一起对 OUT1 和 OUT2 通道输出进行采样。
通过 PDB1 和 PDB2 接口支持自适应光电二极管偏置。在低二极管电流时，光电二极管反向偏压保持较小，以最大限度地减少暗电流。在较高的输入电流下，偏置电压与电流成线性比例，以避免由于光电二极管饱和而导致的非线性。起始偏置水平和较高电流下的比例因子均可通过 I2C 配置。
ADL5309 的额定工作温度范围为 −40°C 至 +105°C，采用小型 2.040 mm × 1.640 mm、20 引脚晶圆级芯片级封装（WLCSP）封装。
应用
- 自动测试设备
- 光功率监控
- 机器自动化
- 光模块
