特性

• 针对光纤光电二极管接口进行了优化
• 8级整10倍范围
• 法则一致性：
  0.1 dB，1 nA至1 mA
• 单电源供电：
  3.0 V至5.5 V
• 全面温度稳定性
• 精密激光调整
• 对数斜率：10 mV/dB（VLOG引脚）
• 基本对数截距：100 pA
• 可轻松调整斜率和截距
• 输出带宽：10 MHz
  压摆率：15 V/μs

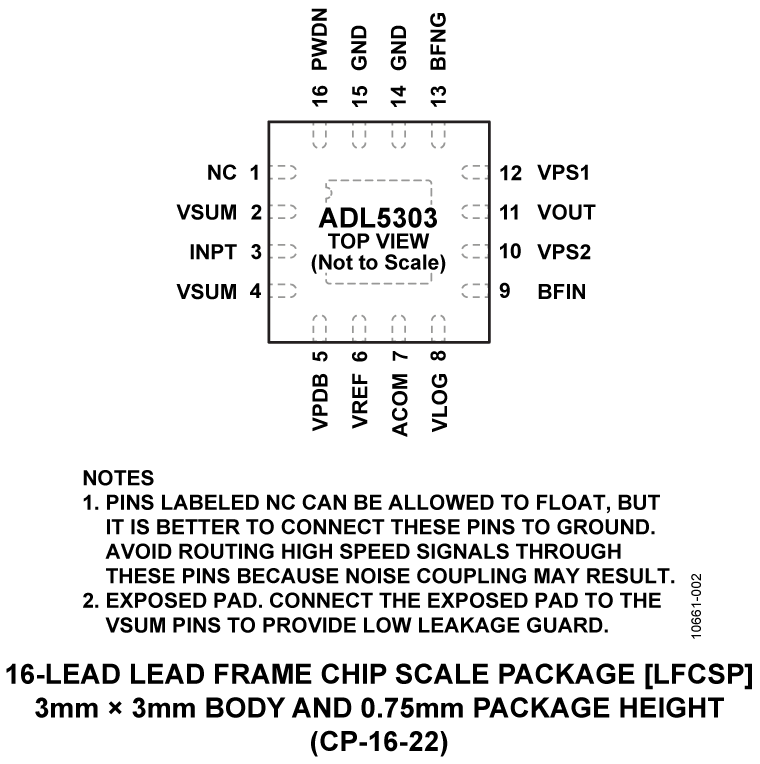

• 小型16引脚LFCSP封装
• 低功耗：静态电流约为4.5 mA（使能状态下）

产品详情和应用

ADL5303是一款单芯片对数检波器，针对光纤系统中的低频信号功率测量进行了优化，并提供多样、易用的极宽动态范围。利用专有设计和精密激光调整，该器件还可实现宽测量范围和高精度特性。它采用V_PS 5 V正电源供电。使用低电源电压时，可以更改对数斜率，以适应可用范围。低静态电流和芯片禁用特性则有利于电池供电应用。

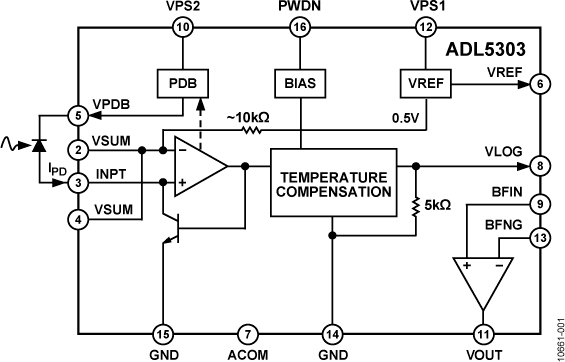

输入电流 I_PD流经比例优化NPN晶体管的集电极，于低失调JFET放大器附近连入反馈路径。电流求和输入节点可在独立于电流的恒定电压下工作，默认电压值为0.5 V，并且可在宽范围内对该电压进行调节。提供自适应偏置方案，能够在极低的光输入水平下降低光电二极管的暗电流。 I_PD = 100 pA时，VPDB引脚对光电二极管施加约0.1 V的反向偏置电压；当 I_PD = 10 mA时，反向偏置线性上升到2.0 V，以便改善高功率水平下的响应时间。VSUM保护引脚位于INPT输入引脚的侧面，在求和节点处跟踪电压变化。将器件的裸露焊盘连接至VSUM引脚可提供一个持续的保护，较大程度减少进入INPT引脚的漏电流。

V_LOG输出端对数斜率的默认值可通过内部5 kΩ电阻设置。外部分流电阻可降低对数斜率；缓冲器和一对外部反馈电阻可升高对数斜率。V_LOG引脚端的额外电容可用作简易的低通滤波器。中间电压V_LOG通过输出级缓冲，其摆幅可以达到接地和正电源V_PS的大约100 mV以内，并提供±20 mA的峰值电流驱动能力。同时提供板载2 V基准电压源，以便对截点进行重新定位。跨导线性对数放大器的增量带宽由于输入电流变小而降低。I_PD =1 nA时，ADL5303的带宽约为2 kHz，它随着I_PD增大而提高，最大值为10 MHz。

• 高精度光功率测量
• 宽范围基带对数压缩
• 针对APC环路的多功能检波器
