ADI亚德诺 ADL5308 产品介绍
2026-03-09
0次
特性
- 快速瞬态响应（IPD从220 μA步进至10 nA）
- 上升/下降时间：<2.4 μs
- 2 dB电气（1 dB光）稳定时间：<3.5 μs
- 平坦的频率响应/无欠冲
- 带宽：IINP = 10nA时为970kHz
- 准确调整对数响应
- 对数斜率： 200 mV/dec
- 对数一致性误差：25°C时为±0.2 dB（IINP从10 nA至1 mA）
- 比率输入用于直接光学增益测量
- 具有可调迟滞和锁存使能的比较器
- I2C 可调
- 自适应光电二极管偏置
- 比较器参考电平
- 所需的外部元件非常少
- 20kHz且IINP = 10nA时PSRR为34dB

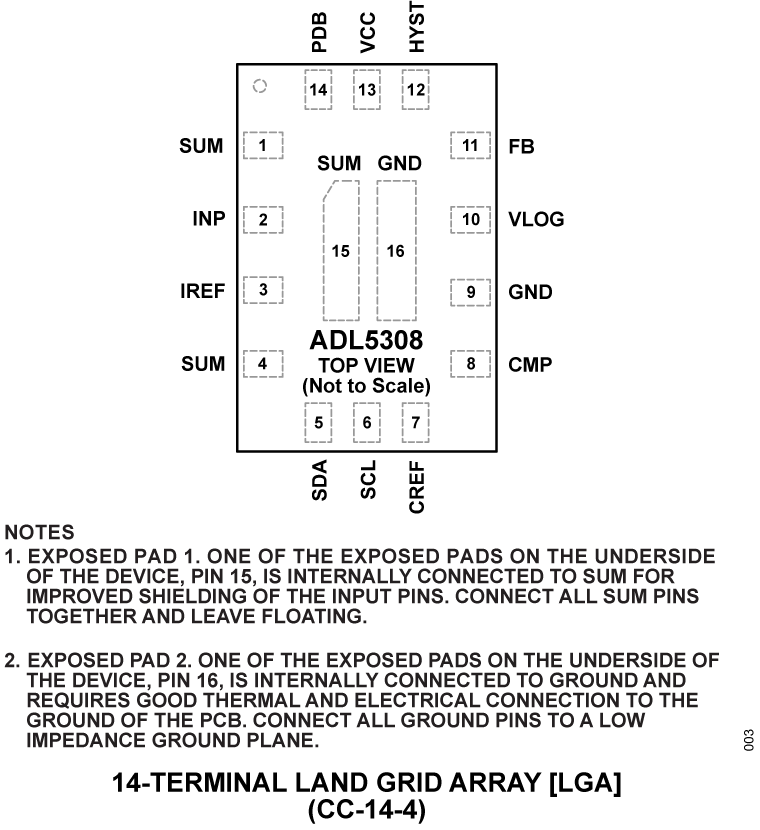

- 2 mm × 3 mm、14引脚LGA封装
产品详情和应用

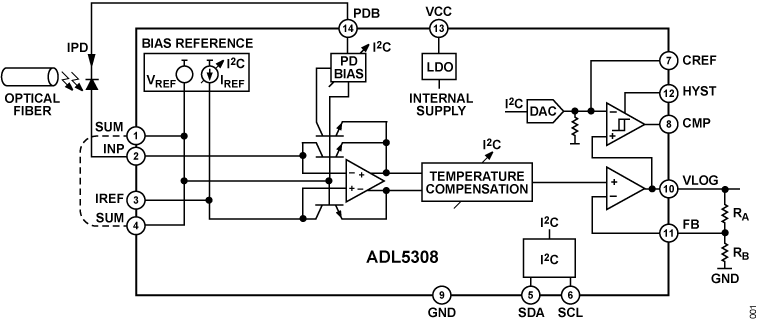

ADL5308是一款对数跨阻放大器，针对光纤系统中的宽动态范围信号电平监控进行了优化。
它会产生准确的温度补偿输出电压，该电压与引脚INP处的输入电流与基准电流之比的对数成正比。基准电流可以内部生成，也可通过IREF接口（对数比检测）从外部提供。对数斜率和截距均分别准确调整为200 mV/dec和10 pA的标称值。
低阻抗VLOG对数输出具有足够的驱动能力，可以驱动各种模数转换器(ADC)和其他电路，并且可以通过添加驱动FB引脚的电阻分压器来调整其增益
内置快速比较器提供了一种紧凑型解决方案，可将对数输出与外部参考电平进行比较，该外部参考电平可通过I2C编程或通过CREF接口提供。该比较器具有可调迟滞和使用HYST引脚的可选输出锁存功能。
通过PDB引脚支持自适应光电二极管(PD)偏置。在较低的二极管电流下，反向PD偏置保持较小，从而尽可能减少暗电流。输入电流较高时，偏置电压与电流成线性变化关系，以避免因PD饱和造成非线性。起始偏置电平以及较高电流下的比例因子可通过I2C进行配置。
ADL5308的额定工作温度范围为−40°C至+105°C，采用小型2 mm × 3 mm、14引脚LGA封装。
