ADI亚德诺 AD830 产品介绍

2026-03-09 0次

特性

差分放大
宽共模电压范围：+12.8 V至-12 V
差分电压：±2 V
高CMRR：60 dB（4 MHz时）
内置差分削波电平：±2.3 V
快速动态性能
单位增益带宽：85 MHz
0.1%建立时间：35 ns
压摆率：360 V/μs
对称动态响应
出色的视频特性
欲了解更多特性，请参考数据手册

产品详情和应用

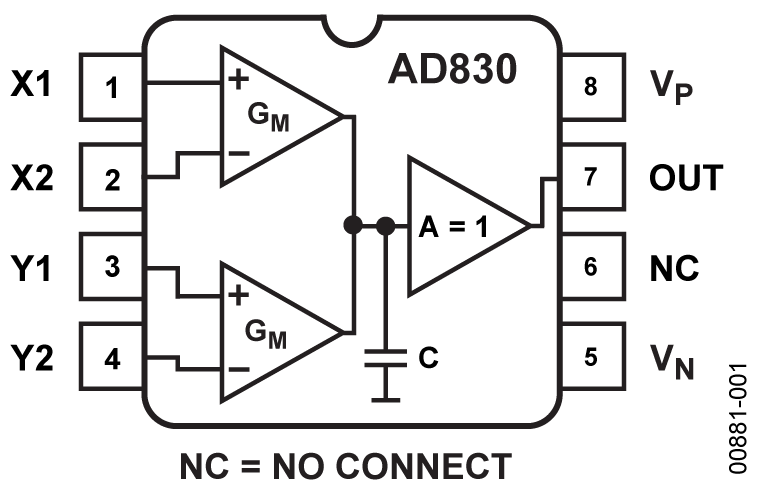

AD830是一款宽带、差分放大器，设计用于在视频频率下工作，但也适用于许多其他应用。它可以精确放大输入端的全差分信号，然后产生折合到用户所选电平的输出电压。即使在高频下也可抑制无用共模信号。高阻抗输入便于与有限源阻抗接口，从而保持出色的共模抑制性能。它在许多方面明显优于分立式差动放大器方法，尤其是在高频共模抑制方面。

AD830的宽共模和差分电压范围使其在电平转换应用中非常有用和灵活，但与分立解决方案相比功耗更低。在许多可能的差分和共模电压范围内，输入和输出端保持低失真性能。

AD830具有良好的增益平坦度、0.06%的出色差分增益和0.08°相位，适合许多视频系统应用。此外，AD830适合DC至10 MHz范围内的通用信号处理应用。

应用

差分线路接收器
高速电平转换器
高速仪表放大器
差分至单端转换
无电阻求和及减法
高速模数转换器
