特性

• 无需外部电阻
  • 差动放大器：增益0.5、1或2
  • 单端放大器：40多种不同的增益
  • 将基准电压设置为中间电源电压
• 出色的交流特性
  • 带宽：15 MHz
  • 压摆率：30 V/μs
• 高精度直流性能
  • 最大增益误差：0.08%
  • 增益漂移：10 ppm/°C（最大值）
  • CMRR：80 dB（最小值，G = 2）

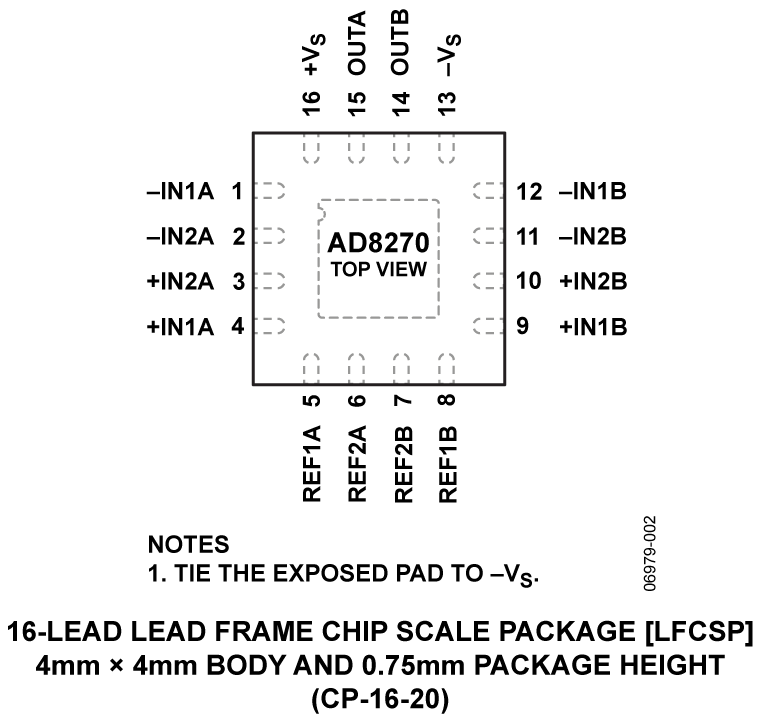

• 双通道，采用4 mm × 4 mm小型LFCSP封装
• 电源电流：每通道2.5 mA
• 电源电压范围：±2.5 V至±18 V

产品详情和应用

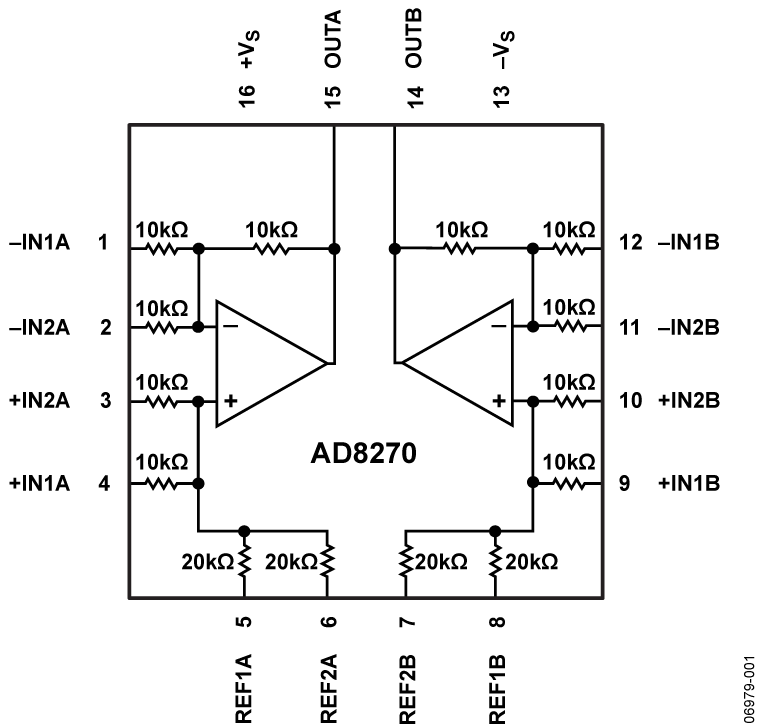

AD8270是一款低失真、双通道放大器，内部具有增益设置电阻。它可以配置为高性能差动放大器，增益为0.5、1或2，而无需外部器件。也可以配置为40种以上的单端配置，增益范围为-2至+3。

AD8270是业界首款双通道差动放大器，采用4 mm × 4 mm小型LFCSP封装。它所需的电路板面积与典型的单通道差动放大器相同。较小的封装使通道密度提高一倍，每通道成本更低，而且性能不受影响。

该器件可以采用单电源和双电源供电，每个放大器仅需2.5 mA的最大电源电流。额定温度范围为−40°C至+85°C工业温度范围，并且完全符合RoHS标准。

应用

• 仪表放大器构建模块
• 电平转换器
• 自动测试设备
• 高性能音频
• 正弦/余弦编码器
