ADI亚德诺 LT1997-2 产品介绍

2026-03-09 0次

特性

精准衰减：增益 = 0.1、0.2、0.25
±255V 共模电压范围
105dB 最小 CMRR (增益 = 0.1)
0.006% (60ppm) 最大增益误差
1ppm/°C 最大增益误差漂移
2ppm 最大增益非线性度
宽电源电压范围：3.3V 至 50V

轨到轨输出
350μA 电源电流
80μV 最大运放失调电压
1MHz –3dB 带宽（增益 = 0.1）
低功耗关断：20 μA
节省空间的 MSOP 和 DFN 封装

产品详情和应用

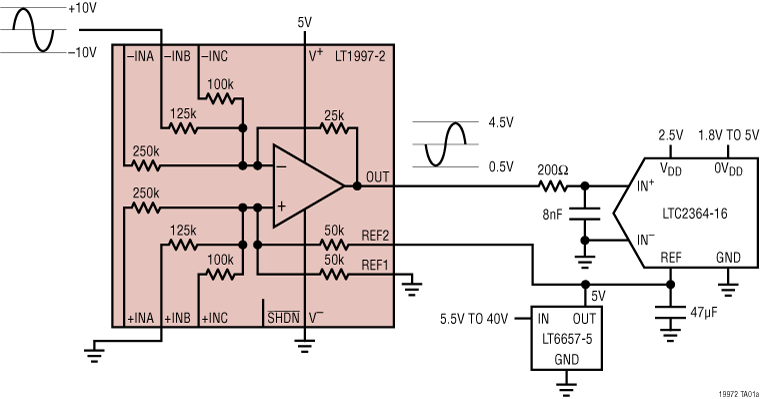

LT1997-2 是一款衰减 (漏斗) 差动放大器，可用于将大的差分信号转换为与 ADC 兼容的低电压范围。此器件将精准运算放大器与高度匹配的电阻器结合在一起，构成无需使用外部组件即可对电压进行准确衰减和电平移位的单芯片解决方案。它配备三个标准引脚可选增益选项 (0.1、0.2 和 0.25)，可进一步组合以实现 0.0455 至 0.55 的增益 (1.82 至 22 的衰减)，准确度为 0.006% (60ppm)。另外，LT1997-2 还可在非常宽的输入共模电压范围 (±255V) 内工作，因而可在要求苛刻的工业环境中稳健地运行。它采用出色的电阻匹配技术，可实现大于 105dB 的共模抑制比。

电阻器可在温度不断变化的情况下保持出色的匹配；匹配温度系数保证低于 1ppm/°C。电阻器与电压成严格的线性关系，因此增益非线性度小于 2ppm。

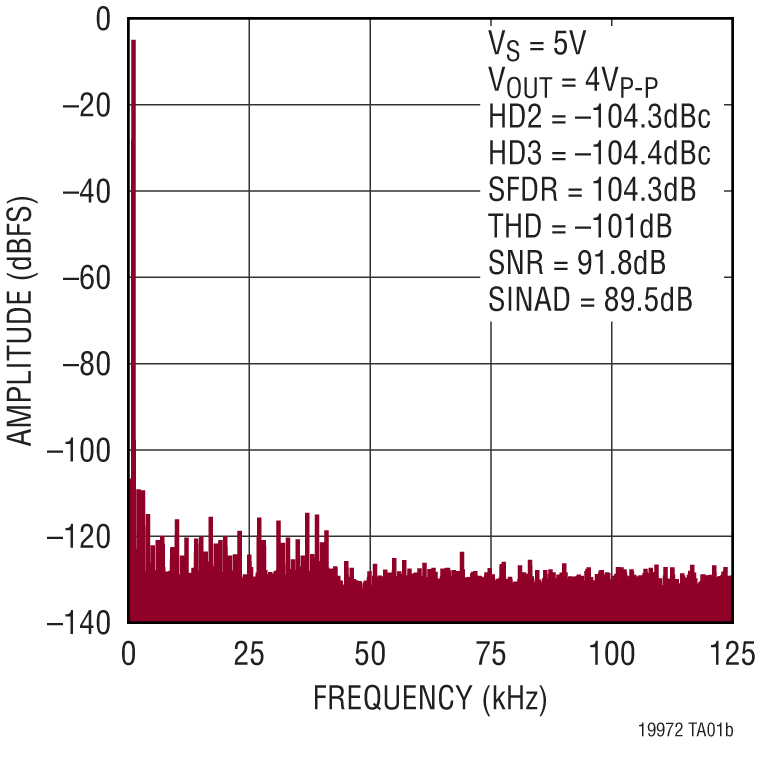

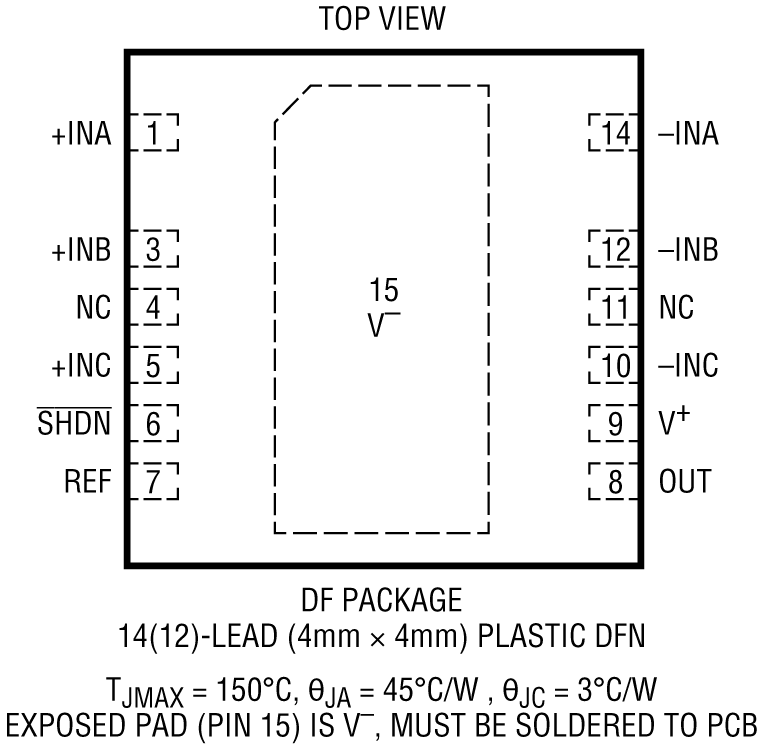

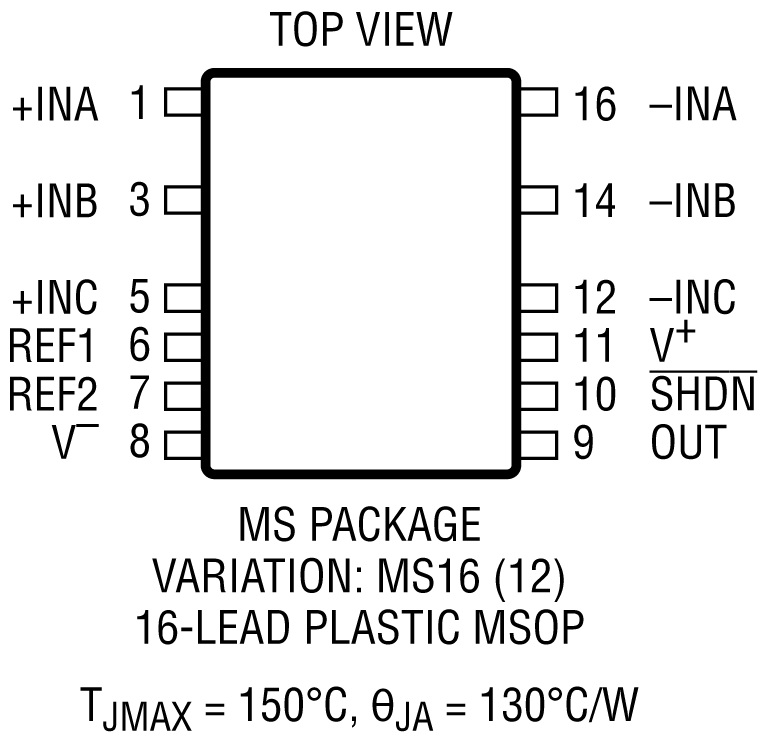

LT1997-2 全面规格在 5V 和 ±15V 电源以及 −40°C 至 125°C 的工作温度范围。该器件采用节省空间的 16 引脚 MSOP 和 4mm × 4mm DFN14 封装。

应用

高电压至低电压电平转换
ADC 驱动器
双向宽共模范围电压和电流检测
工业数据采集前端
隔离电路替代方案
差分到单端转换
