特性

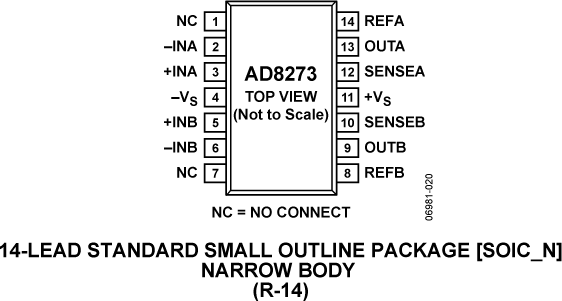

• 14引脚SOIC封装
• 两个增益设置：
  ½ 增益 (-6 dB)
  2倍增益 (6 dB)(+6 dB)
  最高增益精度：0.05%
  最大增益漂移：10 ppm
• 低失真度: 0.004%, 20 Hz to 20 kHz
• 供电电压范围：±2.5 V to ±18 V
• 供电电流：每通道2.5 mA
• 出众的交流性能指标
  压摆率：20 V/µs
  建立时间：800 ns to 0.01%
• 高精度直流性能
  77 dB minimum CMRR
  最大失调电压：700 μV

产品详情和应用

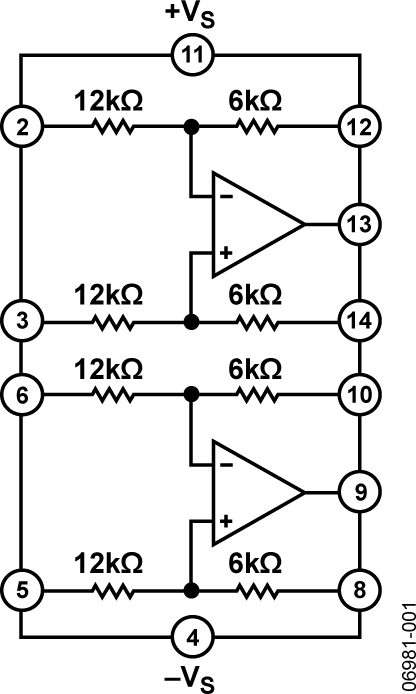

AD8273是一款低失真度、双通道放大器，具有内部增益设置电阻器。由于不需要外部元件，AD8273可以配置为高性能差分放大器(G = 0.5或2), 反相放大器(G = 0.5或2)或者同相放大器(G = 1.5或3)。

AD8273可以采用单电源或双电源供电，两路放大器仅要求2.5 mA最大供电电流。AD8273工业温度范围：-40°C ～ +85°C，完全符合RoHS标准。

Data Sheet, Rev. 0, 1/08
