特性

• 无需外部电阻:
  差动放大器，增益：½、1或2
  单端放大器：40种以上不同增益
  将基准电压设置为电源电压的一半
• 出色的交流特性
  带宽：15 MHz
  压摆率：30 V/µs
• 高精度直流性能
  增益误差：0.08%（最大值）
  增益漂移：10 ppm/°C（最大值）
  共模抑制比：80 dB（最小值，G = 2）
• 10引脚MSOP封装
• 电源电流：2.6 mA
• 电源电压范围：±2.5 V至±18 V

产品详情和应用

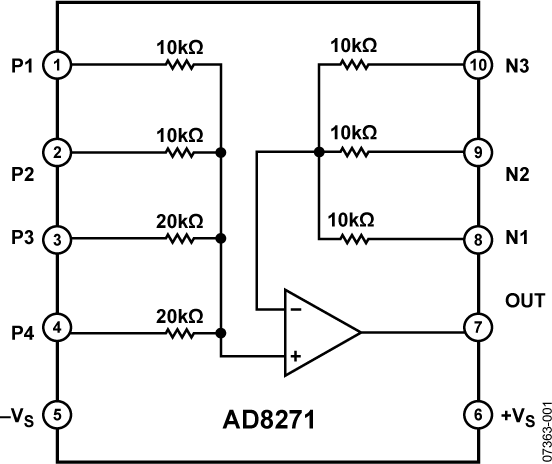

AD8271是一款低失真、精密差动放大器，内部具有增益设置电阻。它可以配置为高性能差动放大器，增益为½、1或2，而无需外部器件。它也可以提供40种以上的单端配置，增益范围为−2至+3。

AD8271采用10引脚MSOP封装。该器件可以采用单电源或双电源供电，最大电源电流仅为2.6 mA。额定温度范围为−40°C至+85°C工业温度范围，并且完全符合RoHS标准。

欲了解AD8271的双通道版本，请参考 AD8270 数据手册。

应用

数据手册, Rev PrA, 10/2008
