特性

• 可通过引脚将该器件配置成差分放大器、反相放大器和同相放大器
• 差分放大器
      增益范围：1 至 13
      CMRR > 75dB
• 同相放大器
      增益范围：0.07 至 14
• 反相放大器
      增益范围：-0.08 至 -13
• 增益误差 < 0.04%
• 增益漂移：< 3ppm/°C
• 宽电源电压范围：单 2.7V 至分离型 ±18V
• 微功耗：100µA 电源电流
• 精准：50µ 最大输入失调电压
• 560kHz 增益带宽乘积
• 轨至轨输出
• 节省空间的 10 引脚 MSOP 和 DFN 封装

产品详情和应用

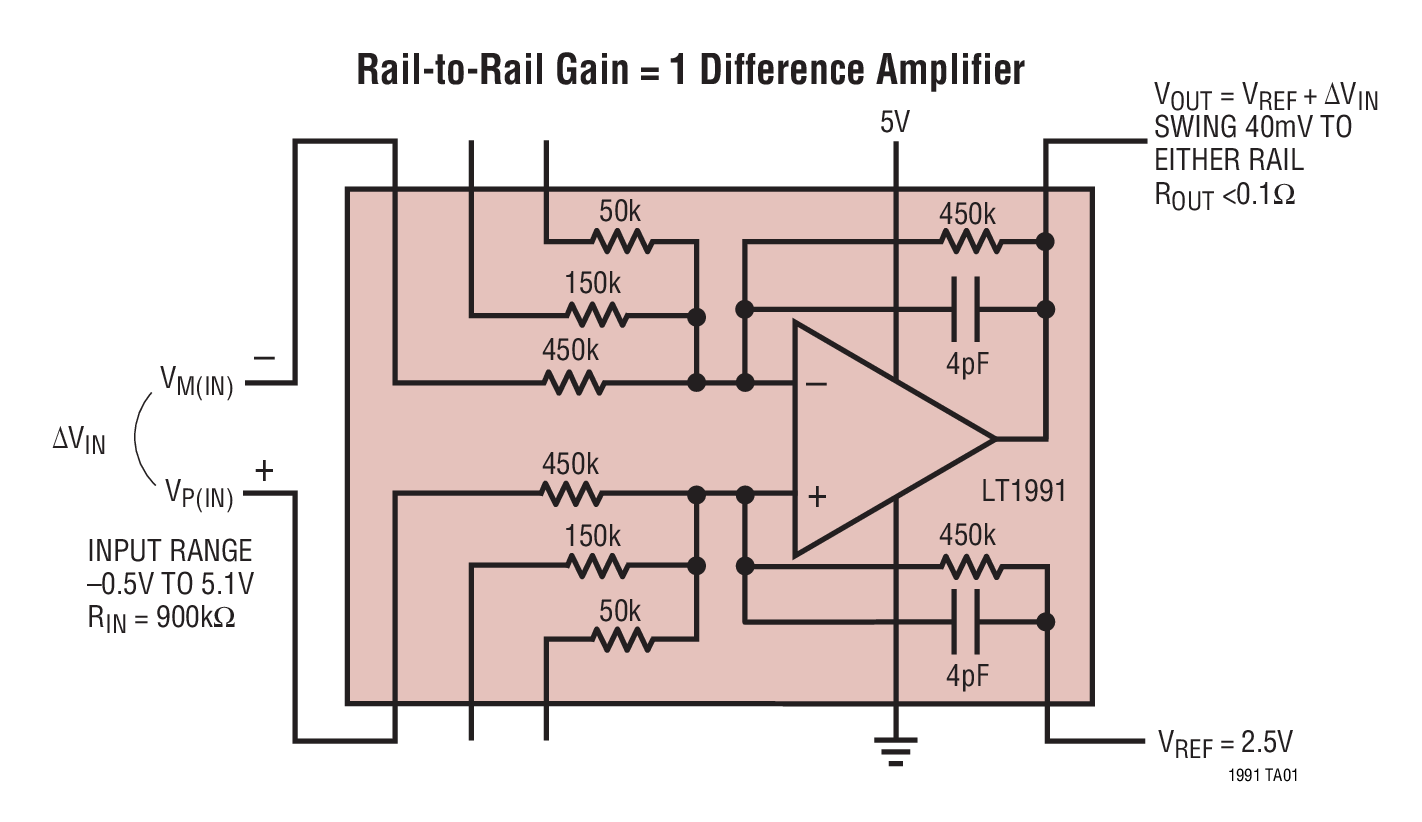

LT^®1991 将一个精准的运算放大器和 8 个精准电阻器集成为一个单芯片解决方案，旨在实现电压的精确放大。可在未采用任何外部组件的情况下获得数值为 -13 至 14 的增益 (增益准确度为 0.04%)。该器件尤其适合用作一个差分放大器，此时，其卓越的电阻器匹配性能将实现一个大于 75dB 的共模抑制比。

该放大器具有一个 50µV 的最大输入失调电压和一个 560kHz 的增益带宽乘积。该器件的工作电源电压范围为 2.7V 至 36V，当采用一个 5V 电源时，其吸收的电源电流仅为 100µA。输出摆幅在每个电源轨的 40mV 范围之内。

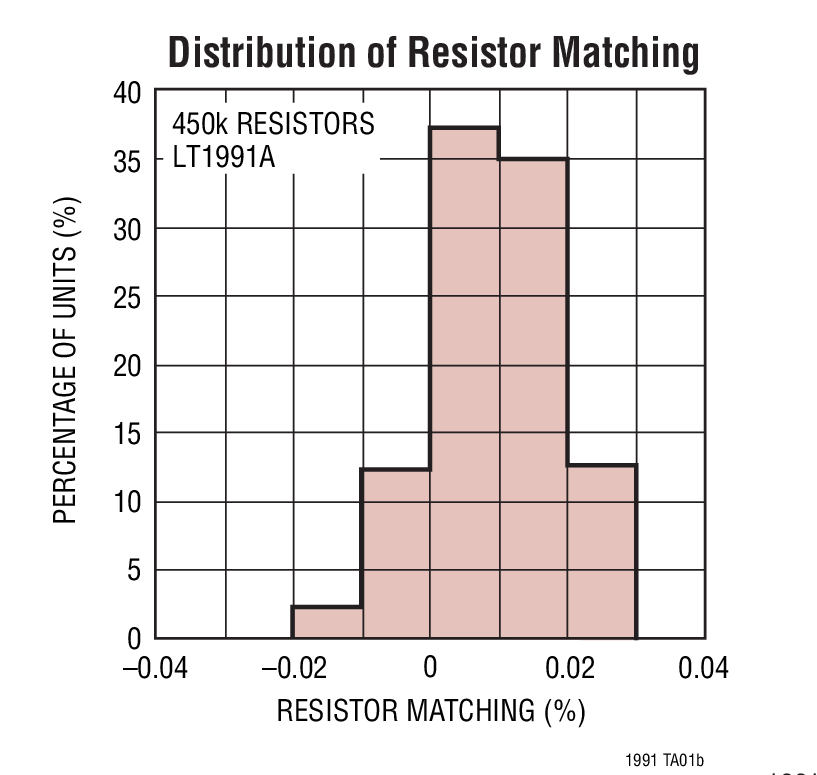

这些电阻器具有超群的匹配特性，对于阻值为 450k 的电阻器，其匹配精度在整个工作温度范围内为 0.04%。匹配温度系数保证小于 3ppm/°C。这些电阻器与电压之间具有极佳的线性关系，从而实现了一个小于 10ppm 的增益非线性度。

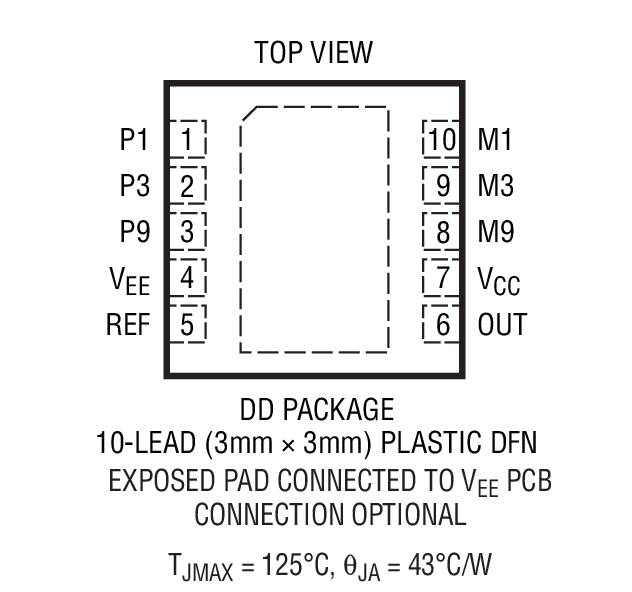

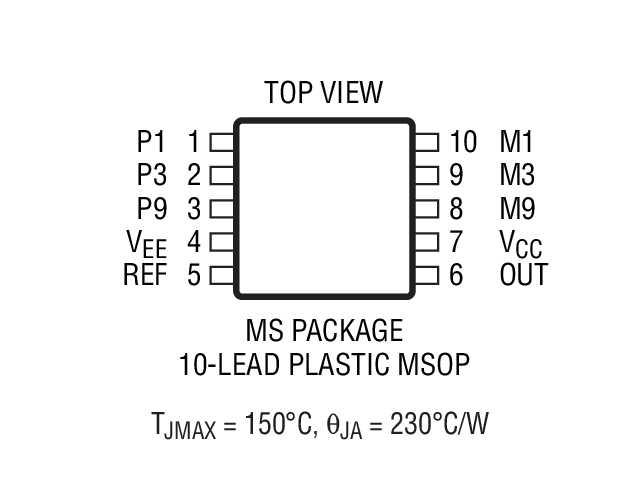

LT1991 的所有技术规格都是针对 5V 和 ±15V 电源以及 -40°C 至 125°C 的温度范围而拟订的。该器件采用节省空间的 10 引脚 MSOP 和扁平 (高度仅 0.8mm) 的 3mm x 3mm DFN 封装。

• 手持式仪表
• 医疗仪器
• 应力计放大器
• 差分至单端转换
