特性

• 使用简单，只需要一个电容器
• 采用 ΔΣ 技术的真正 RMS 至 DC 转换
• 高准确度：
  • 0.1% 增益准确度 (从 50Hz 至 1kHz)
  • 0.25% 总误差 (从 50Hz 至 1kHz)
• 高线性度：

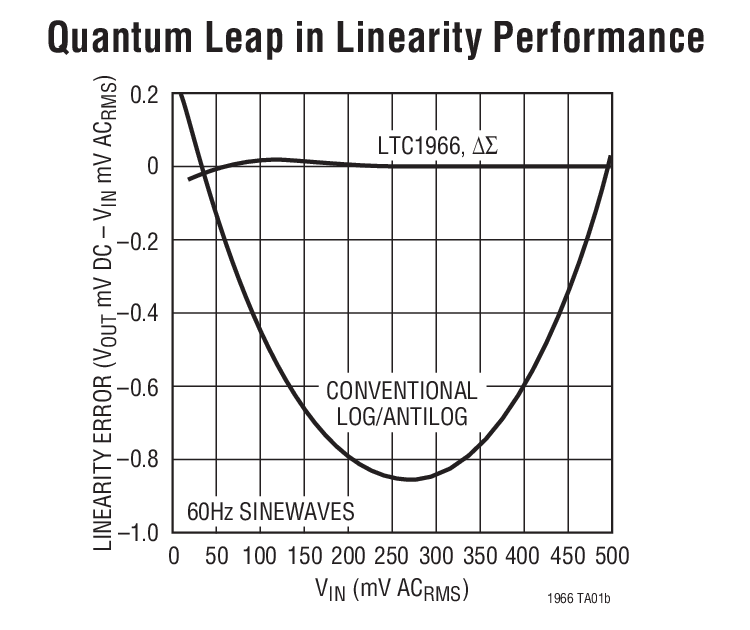

  • 0.02% 线性度可实现简单的系统校准
• 低电源电流：
  • 155μA (典型值)，170μA (最大值)
• 超低停机电流：
  • 0.1μA
• 恒定带宽：
  • 与输入电压无关
  • 800kHz -3dB，6kHz±1%
• 灵活的电源：
  • 2.7V 至 5.5V 单电源
  • 高达 ±5.5V 的双电源
• 灵活的输入：
  • 差分或单端轨至轨共模电压范围
  • 高达 1V_PEAK 的差分电压
• 灵活的输出：
  • 轨至轨输出
  • 单独的输出基准引脚可提供电平移动
• 宽温度范围：
  • -55℃ 至 125℃
• 小外形尺寸：

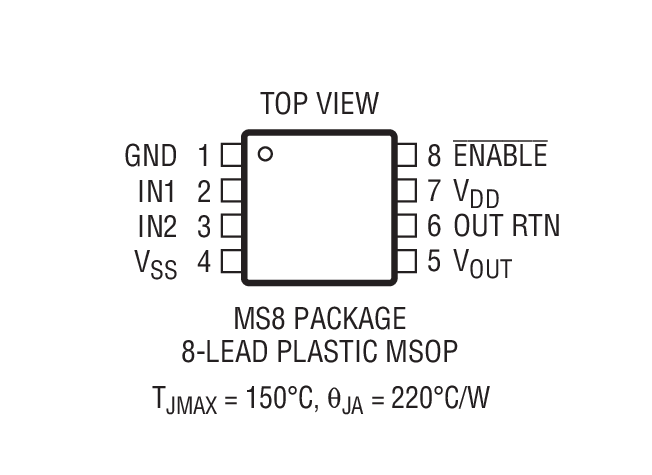

  • 节省空间的 8 引脚 MSOP 封装

产品详情和应用

LTC^®1966 是一款真正的 RMS 至 DC 转换器，它运用了创新的专利 ΔΣ 计算技术。LTC1966 的内部增量-累加 (ΔΣ) 电路使其在使用上更简单，比传统的对数反对数 RMS 至 DC 转换器更准确、更低功率和灵活性大为增强。

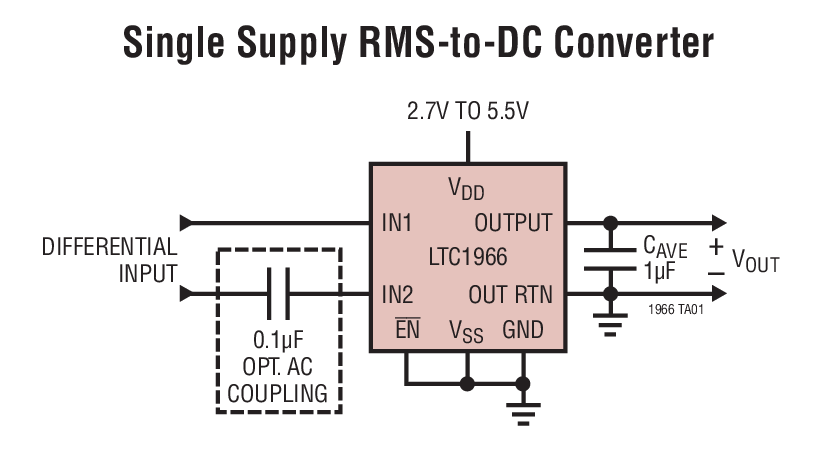

LTC1966 可接受单端或差分输入信号 (为了抑制 EMI / RFI)，并且支持高至 4 的峰值因数。共模输入范围为轨至轨。差分输入范围为 1V_PEAK，并提供了前所未有的线性度。与此前的 RMS 至 DC 转换器不同，LTC1966 的绝佳线性度可在任何输入电压条件下实现轻松的系统校准。

另外，LTC1966 还具有一个轨至轨输出和一个单独的输出基准引脚，因而可提供灵活的电平移动。LTC1966 采用 2.7V 至 5.5V 的单工作电源或 ±5.5V 的双工作电源。一种低功率停机模式能将电源电流减小至 0.5μA。

LTC1966 不容易受到 PC 板焊接和应力以及工作温度的影响。LTC1966 采用节省空间的 MSOP 封装，非常适合于便携式应用。

• 真正的 RMS 数字万用表和面板式仪表
• 真正的 RMS AC + DC 测量
