特性

• 失调电压：10μV (最大值)
• 失调电压漂移：100nV/°C (最大值)
• 偏置电流：65pA (最大值)
• 失调电流：65pA (最大值)
• 增益非线性：20ppm (最大值)
• 增益误差：±0.075% (最大值)
• CMRR：90dB
• 0.1Hz 至 10Hz 噪声：1.9μV_P-P
• 单 5V 电源操作

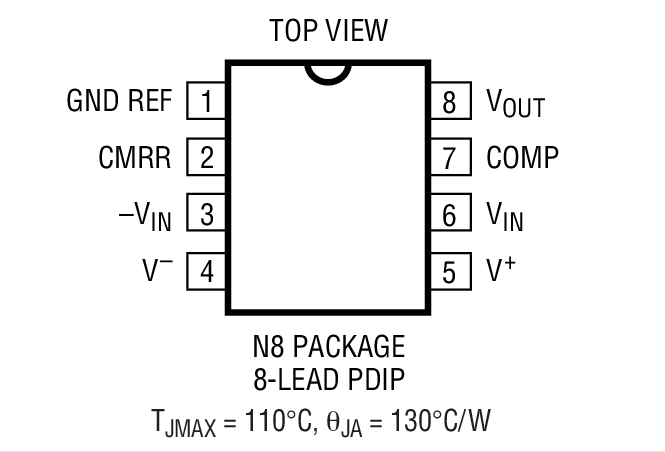

• 8 引脚 MiniDIP 封装



产品详情和应用

LTC^®1100 是一款高精度仪表放大器，其采用零漂移技术以实现出色的 DC 性能。输入 DC 失调通常为 1μV，而 DC 失调漂移则一般为 5nV/°C；另外，还实现了非常低的 65pA 偏置电流。

LTC1100 是独立型器件；即是它在未使用任何外部增益设定电阻器或微调电阻器的情况下实现了数值为 100 的差分增益。增益线性度为 20ppm，增益漂移为 4ppm/°C。LTC1100 采用高达 ±8V 的单 5V 电源工作。当驱动一个 10k 负载时，输出通常从其电源轨摆动 300mV。

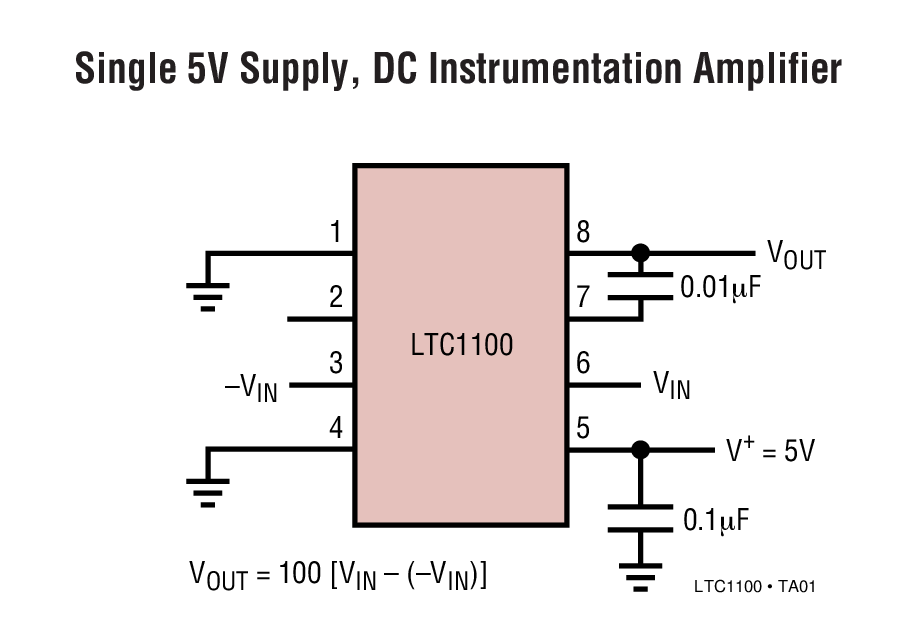

可以在引脚 7 和引脚 8 之间增设一个任选的外部电容器，以针对性地调整该器件的 18kHz 带宽和消除任何有害的噪声捡拾。

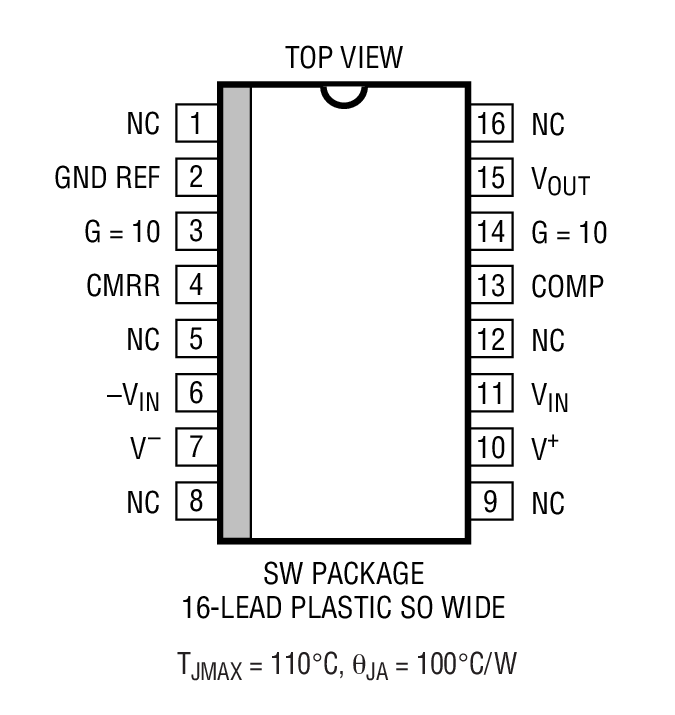

另外，LTC1100 还可提供 16 引脚表面贴装型封装，和数值为 10 或 100 的可选增益。

LTC1110 采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS^™ 硅栅工艺制造。

• 热电偶放大器
• 应变仪放大器
• 差分至单端转换器
