特性

• 用户可编程增益：1至10000
• 低增益误差：0.02%(最大值)
• 低增益温度系数：5 ppm/°C(最大值)
• 低非线性度：0.001%(最大值)
• 低失调电压：25 µV
• 低噪声：4 nV/√Hz(1 kHz，折合到输入端)
• 提供军用标准产品
• 增益带宽积：25 MHz
• 16引脚陶瓷或塑料DIP封装，20引脚LCC封装
• 提供标准军用引脚分布
• 低成本

产品详情和应用

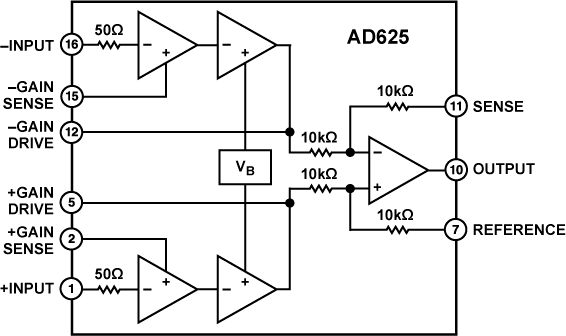

AD625是一款精密仪表放大器，专为满足两类主要应用要求而设计：1) 要求非标准增益(即不能利用AD524和AD624等器件轻松实现的增益)的电路；2) 要求低成本、精密软件可编程增益放大器的电路。

AD625JN具有低噪声、高共模抑制比(CMRR)和低漂移特性，是一种成本效益很高的仪表放大器解决方案。用户再加三个电阻就可以设置从1至10000的任何增益。AD625JN的增益误差小于0.05%，增益温度系数小于5 ppm/°C；性能限制主要取决于外部电阻。共模抑制与反馈电阻匹配无关。

增加一个CMOS多路复用器(或其它开关网络)和适当的电阻网络，便可配置软件可编程增益放大器(SPGA)。由于开关的导通电阻从信号通道中移除，因此基于SPGA的AD625可以提供12位精度，并可以通过编程设置1与10000之间的任何增益，增益步进完全由用户选择。

AD625C具有高精度，输入失调电压漂移小于0.25 µV/°C，输出失调漂移小于15 µV/°C，最大非线性度为0.001% (G = 1)。这些等级的器件均具有出色的交流性能，增益带宽积为25 MHz，压摆率为5 V/µs，建立时间为15 µs。

AD625在工业温度范围(-40°C至+85°C)内提供三种高精度等级(A、B、C)产品，在商业温度范围(0°C至+70°C)内提供两种等级(J、K)产品，在扩展温度范围(-55°C至+125°C)内提供一种等级(S)产品。
