特性

• 电源电流：530μA (最大值)
• 采用两个 5k 外部电阻器可满足 IEC 1000-4-2 Level 4 (±15kV) ESD 测试的要求
• 单个增益设定电阻器：G = 1 至 10,000
• 增益误差：G = 10，0.4% (最大值)
• 输入失调电压漂移：0.3µV/°C (最大值)

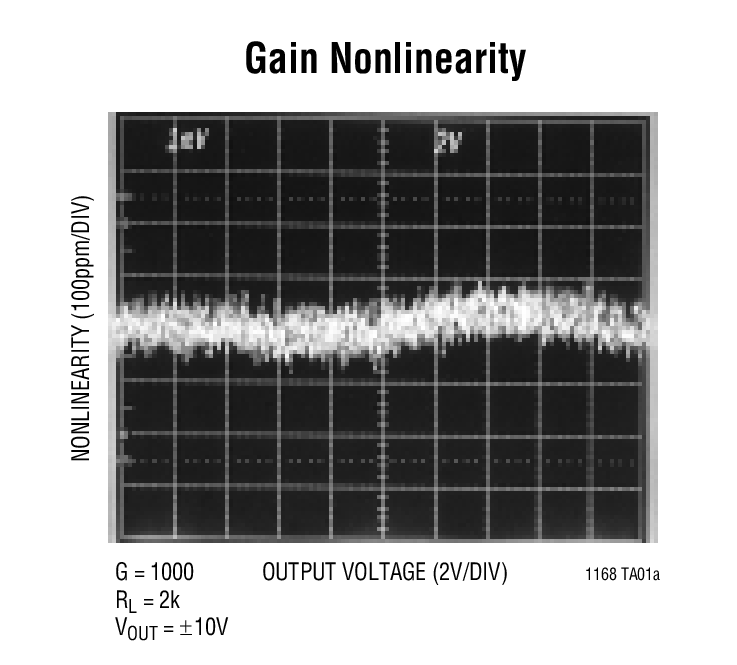

• 增益非线性度：G = 10，20ppm (最大值)
• 输入失调电压：40µV (最大值)
• 输入偏置电流：250_PA (最大值)
• 在 A_V= 1 时的 PSRR：103dB (最小值)
• 在 A_V= 1 时的 CMRR：90dB (最小值)
• 宽电源范围：±2.3V 至 ±18V
• 1kHz 电压噪声：10nV/rtHz
• 0.1Hz 至 10Hz 噪声：0.28µV_P-P

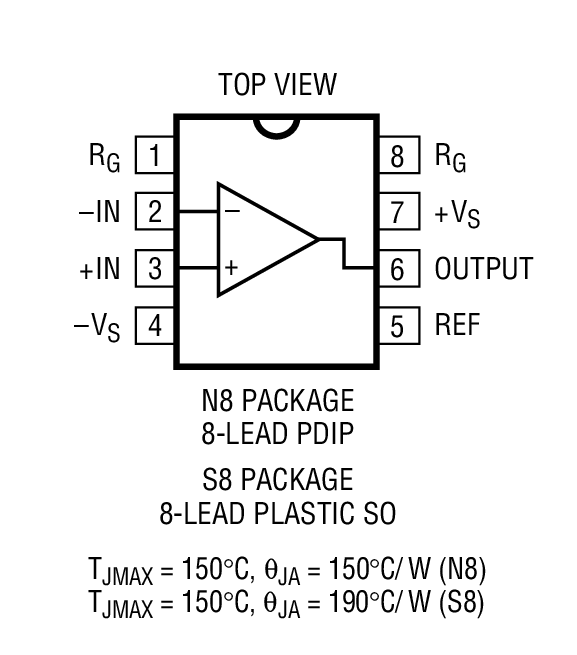

• 采用 8 引脚 PDIP 封装和 SO 封装

产品详情和应用

LT^®1168 是一款微功率、精准型仪表放大器，仅需一个外部电阻器便能设定 1 至 10,000 的增益。10nV/√Hz (在 1kHz) 的低电压噪声并未因为低功耗 (对于 ±15V 电源，典型值为 350μA) 而打任何折扣。±2.3V 至 ±18V 的宽电源范围使得 LT1168 适合众多的工业应用以及电池供电型应用。

LT1168 的高准确度源于 20ppm 的最大非线性度和 0.4% 的最大增益误差 (G = 10)。先前的单片式仪表放大器不能处理一个 2k 的负载电阻器，而 LT1168 的非线性度规格是针对低至 2k 之负载拟订的。LT1168 经过激光修整，以实现非常低的输入失调电压 (最大值为 40μV)、漂移 (0.3μV/°C)、高 CMRR (90dB，G = 1) 和 PSRR (103dB，G = 1)。最大值为 250pA 的低输入偏置电流通过运用超 β 加工工艺得以实现。输出能够在任何增益配置中处理高达 1000pF 的容性负载，同时对输入提供了高至 13kV (人体模型) 的 ESD 防护等级。采用两个5k 外部电阻器的 LT1168 符合 IEC 1000-4-2 Level 4 规范。

LT1168 是 AD620 和 INA118 的引脚兼容型改进版第二供货源。相比于分立的运放电阻器设计方案，采用 8 引脚 PDIP 和 SO 封装的 LT1168 所需占用的 PC 板面积显著地减少。这些优势使 LT1168 成为适合精准仪表放大器应用之具有成本效益的解决方案。

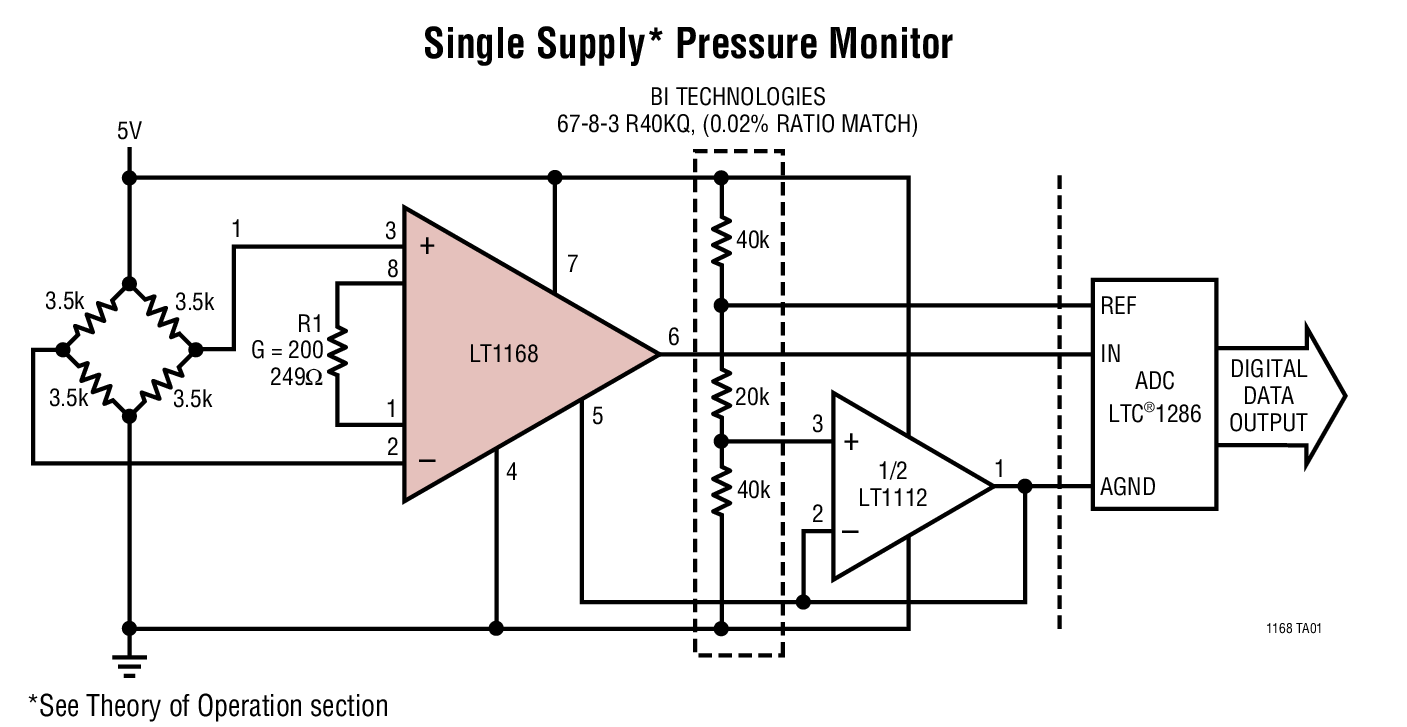

• 桥式放大器
• 应变仪放大器
• 热电偶放大器
• 差分至单端转换器
• 差分电压至电流转换器
• 数据采集
• 电池供电型设备和便携式设备
• 医疗仪表
• 衡器
