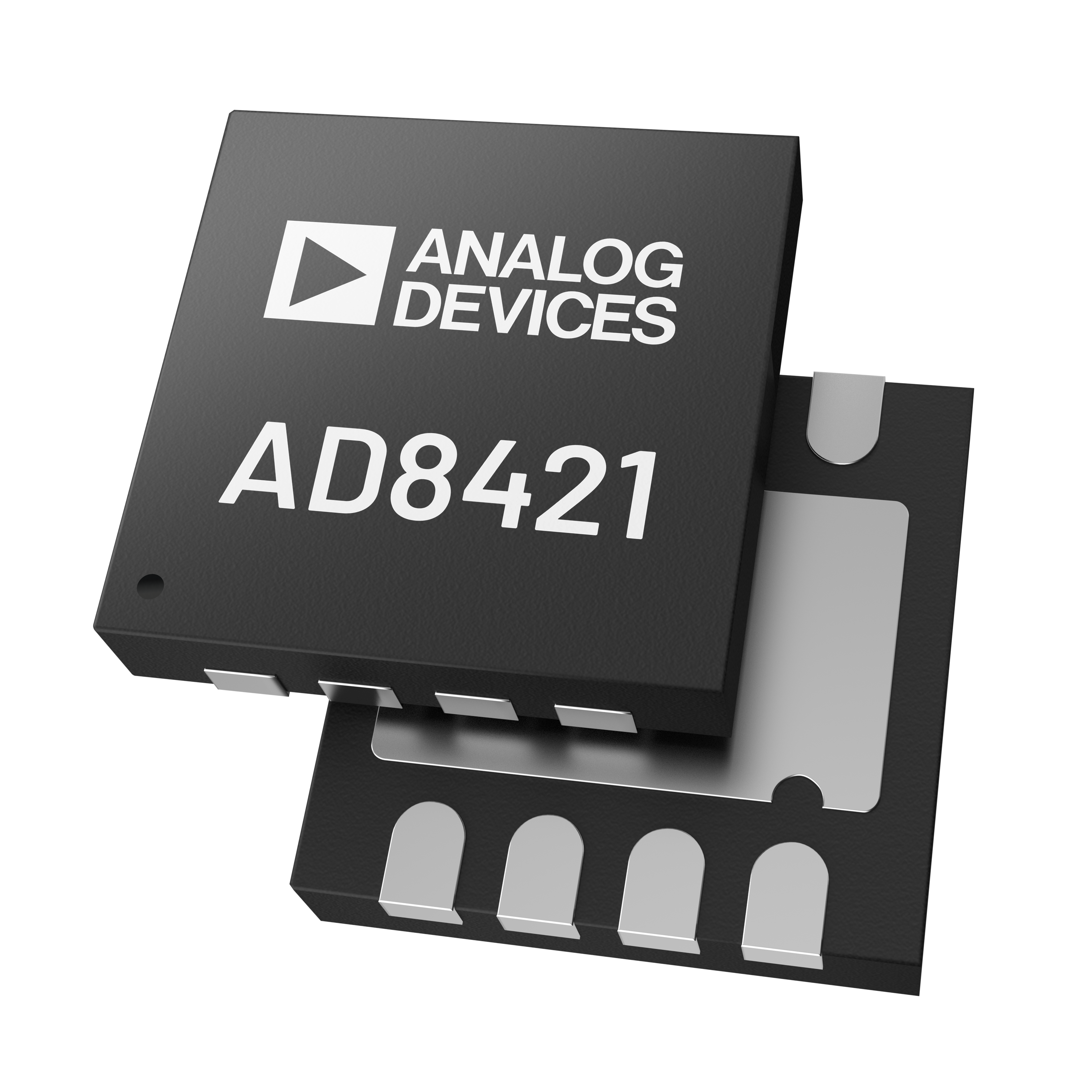

ADI亚德诺 AD8421 产品介绍
2026-03-09
0次
特性
- Low power
- 最大电源电流2.3 mA
- Low noise
- 1 kHz时最大输入电压噪声为3.2 nV/√Hz
- 电流噪声：200 fA/√Hz（1 kHz时）
- 出色的交流规格
- 带宽：10 MHz (G = 1)
- 带宽：2 MHz (G = 100)
- 0.001%建立时间：0.6 µs (G = 10)
- 共模抑制比(CMRR)：80 dB（20 kHz，G = 1）
- 35 V/µs压摆率
- 高精度直流性能(AD8421BRZ)
- CMRR：94 dB（最小值，G = 1）
- 输入失调电压漂移：0.2 μV/°C（最大值）
- 最大增益漂移：1 ppm/°C (G = 1)
- 输入偏置电流：500 pA（最大值）
- 高达40V的电源反向保护
- ±2.5 V至±18 V双电源供电（5 V至36 V单电源供电）
- 增益通过单个电阻设置（G = 1至10,000）

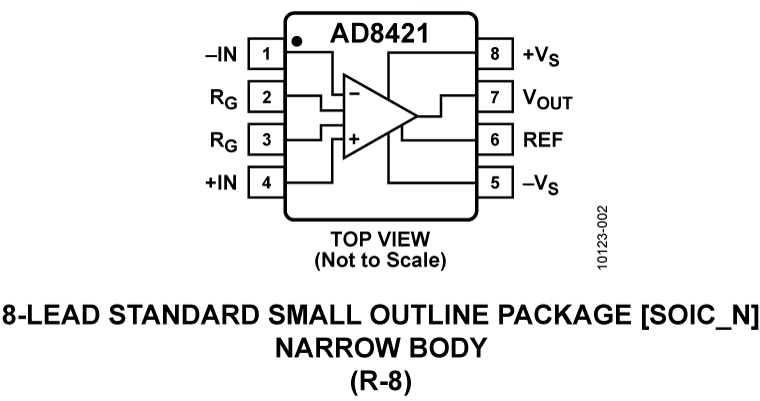

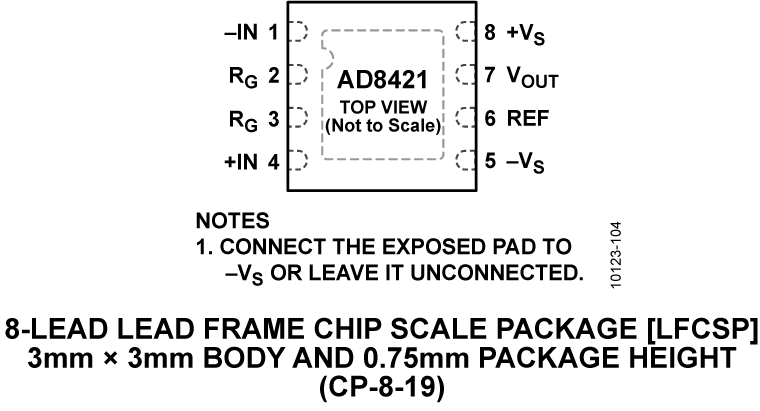

- 提供8引脚LFCSP、8引脚MSOP和8引脚SOIC封装
- 下载AD8421-KGD数据手册
- 提供已知良好的裸片，并完全保证符合数据手册的规格
- 下载AD8421-EP数据手册 (pdf)
- 军用温度范围（−55°C至+125℃）
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/13625 DSCC图纸号
产品详情和应用
AD8421是一款低成本、低功耗、极低噪声、超低偏置电流、高速仪表放大器，特别适合各种信号调理和数据采集应用。这款突破性产品具有目前较高的共模抑制比(CMRR)，可以在宽温度范围内有高频共模噪声的情况下提取低电平信号。
AD8421的带宽为10 MHz，压摆率为35 V/µs，0.01% (G = 1)建立时间为0.7 µs，能够放大高速信号且在需要高通道数多路复用系统的应用中表现出众。即便在高增益的情况下，电流反馈架构也能保证此性能。例如，当G = 100时，带宽为2 MHz，建立时间为0.6 µs。AD8421有出色的失真性能，能够用在振动分析等要求苛刻的应用中。
AD8421提供业界较领先的3 nV/√Hz输入电压噪声和200 fA/√Hz电流噪声性能，且静态电流仅为2 mA，非常适合用于测量低电平信号。针对具有较大源阻抗的应用，AD8421采用新颖工艺技术和创新设计技术，提供罕有的噪声性能（仅受传感器限制）。
AD8421采用独特的输入保护方法，能在保持极低噪声的情况下保证鲁棒的输入。借助这种输入保护功能，即使电压与相反供电轨的差值达到40 V，也不会造成损坏。
通过一个电阻可将增益设置为1至10,000。基准引脚可用来向输出电压施加精确失调。
AD8421的额定工作温度范围为−40°C至+85°C，可在高达125°C时保证典型性能曲线，提供MSOP和SOIC两种封装。
应用
- 医疗仪器
- 精密数据采集系统
- 麦克风前置放大器
- 振动分析
- 多路复用输入应用

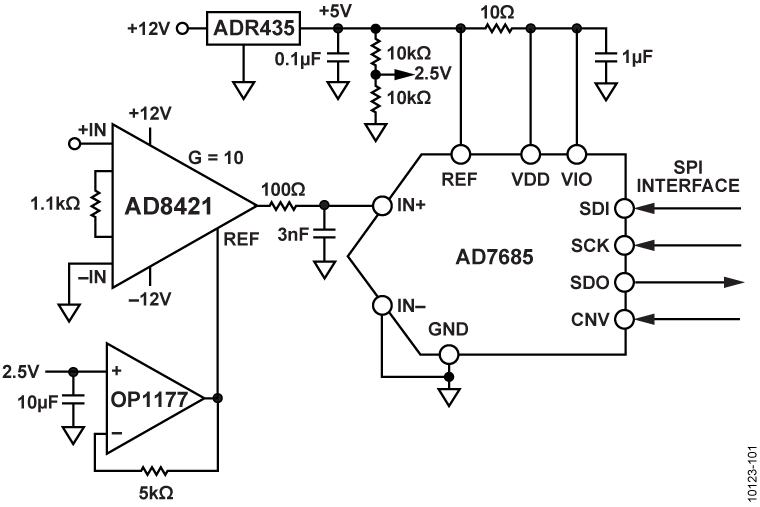

- ADC驱动器
