特性

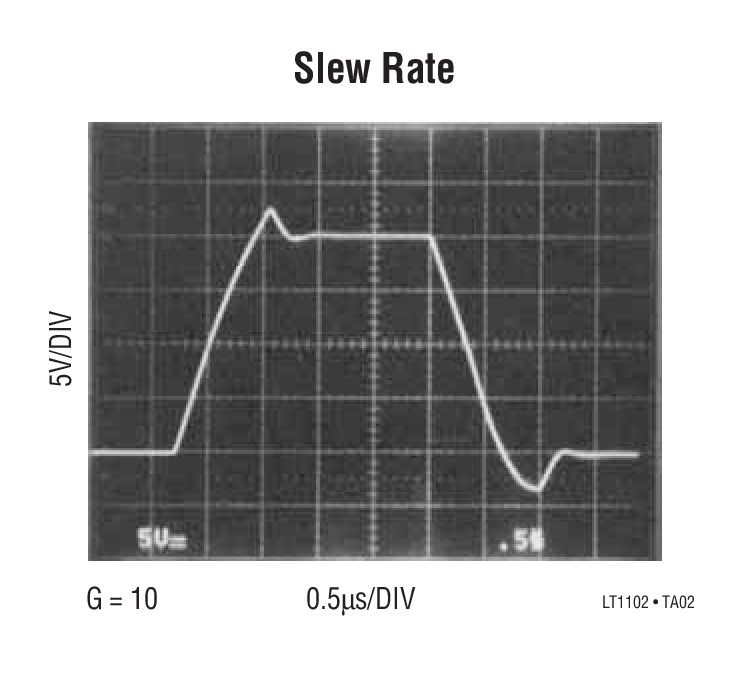

• 转换速率：30V/μs
• 增益带宽乘积：35MHz
• 稳定时间 (0.01%)：3μs
• 过驱动恢复：0.4μs
• 增益误差：0.05% (最大值)
• 增益漂移：5ppm/°C
• 增益非线性：16ppm (最大值)
• 失调电压 (输入 + 输出)：600μV (最大值)
  • 温度漂移：2μV/°C
• 输入偏置电流：40pA (最大值)
• 输入失调电流：40pA (最大值)
  • 温度漂移 (至 70°C)：0.5pA/°C

产品详情和应用

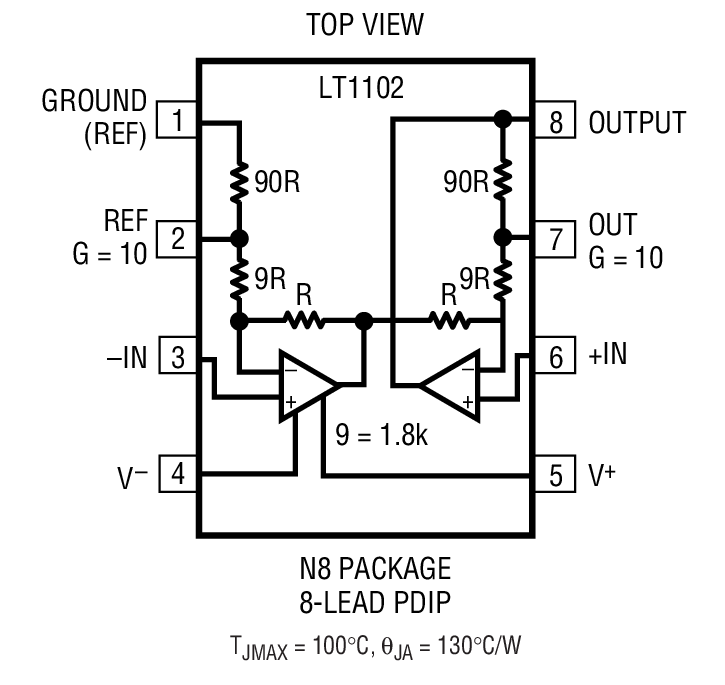

LT^®1102 是首款采用低成本、节省空间型 8 引脚封装的快速 FET 输入仪表放大器。该器件提供了 10 和 100 的固定增益以及超卓的增益准确度 (0.01%) 和非线性度 (3ppm)。无需外部增益设定电阻器。

与同类竞争的高速仪表放大器相比，转换速率、稳定时间、增益-带宽乘积、过驱动恢复时间均有所改善。

业界优质的速度性能与令人印象深刻的精准度指标组合在一起：小于 10pA 的输入偏置和失调电流，180μV 失调电压。和其他的 FET 输入仪表放大器不同，在 LT1102 上，总误差中没有输出失调电压的贡献，而且温度每上升 10°C，输入偏置电流并不会倍增。实际上，在 70°C 环境温度条件下输入偏置电流仅为 40pA。

• 快速稳定模拟信号处理
• 多路复用输入数据采集系统
• 采用高电阻桥接器、电容传感器、光电探测传感器的高源阻抗信号放大
• 采用 <1Hz 低通滤波的桥式放大器
