特性

• 低功耗是远程检测和电池供电应用的适宜之选
  • +2.7V单电源供电
  • 低功耗
    • 电源电流：93µA
    • 关断电流：8µA (MAX4195/MAX4196/MAX4197)
• 精密的规格可充分提高传感器性能
  • 高共模抑制： 115dB (G = +10V/V)
  • 输入共模范围扩展至GND以下200mV
  • 低输入失调电压：50µV (G ≥ +100V/V)
  • 低增益误差：±0.01% (G = +1V/V)
  • -3dB带宽：250kHz（G = +1V/V，MAX4194）
  • 轨到轨输出

产品详情和应用

MAX4194是一款可变增益精密仪表放大器，不仅支持轨到轨单电源供电，还提供出色的精度规格和高增益带宽。该放大器还提供三种固定增益版本：MAX4195 (G = +1V/V)、MAX4196 (G = +10V/V)和MAX4197 (G = +100V/V)。固定增益仪表放大器具有关断功能，可将静态电流降至8µA。使用传统的三运算放大器配置可实现超高直流精度。

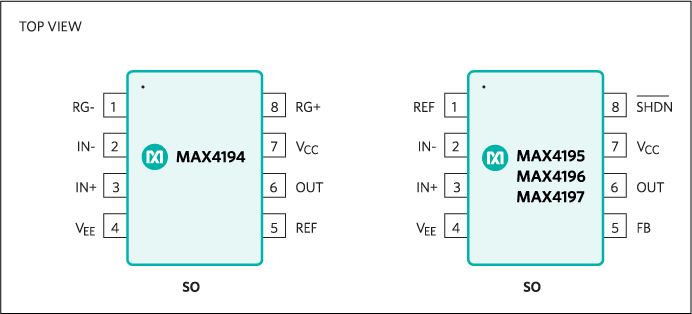

MAX4194–MAX4197具有轨到轨输出和输入，摆幅可达负供电轨以下200mV、正供电轨的1.1V范围内。所有器件的电流消耗仅为93µA，并采用+2.7V至+7.5V单电源或±1.35V至±3.75V双电源供电。这些放大器采用8引脚SO封装，额定温度范围为-40°C至+85°C扩展温度范围。

有关单电源精密差分放大器的信息，请参见MAX4198/MAX4199数据手册。

应用

• 4mA至20mA环路发射器
• 电池供电/便携式设备
• 桥式放大器
• 数据采集系统
• 医疗设备
• 热电偶放大器
• 传感器接口
