特性

• 增益通过1个外部电阻设置
  增益范围：5至1000
• 输入电压可低至地电压以下
• 输入受到保护，可高于电源电压
• 极宽电源电压范围
  单电源：2.2 V至36 V
  双电源：±1.5 V至±18 V
• 带宽(G = 5)：250 kHz
• CMRR (G = 5)：100 dB（最小值，B级）
• 输入噪声：24 nV/√Hz
• 电源电流：350 μA（典型值）
• 额定温度范围：−40°C至+125°C

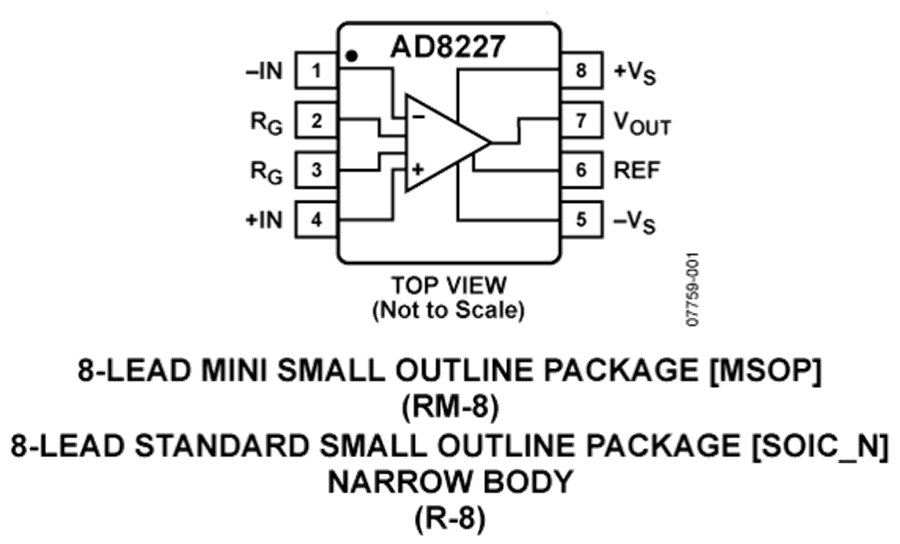

• 8引脚SOIC和MSOP封装

产品详情和应用

AD8227是一款低成本、宽电源电压范围仪表放大器，仅需要一个外部电阻来设置增益，增益范围为5至1000。该器件适合多种不同的信号电压。宽输入范围和轨到轨输出使信号可充分利用供电轨。由于输入范围也可以降至负电源电压以下，因此无需双电源便可放大接近地电压的小信号。该器件采用±1.5 V至±18 V电源（2.2 V至36 V单电源）供电。

AD8227鲁棒的输入设计用于与实际传感器相连。除具有宽工作电压范围外，它还能处理超出供电轨的电压。例如，采用±5 V电源供电时，输入端的电压即使达到±35 V也保证不会损坏该器件。最小及最大输入偏置电流特性有利于开路检测。AD8227适合多通道、空间受限的应用。MSOP封装和125°C额定温度使它在高度紧凑、密不透风的设计中大有可为。

AD8227提供8引脚MSOP和SOIC两种封装，额定工作温度范围为−40°C至+125°C。

欲了解增益范围为1至1000的类似仪表放大器，请参考 AD8226.
